Eltek CTOR0201.001 Rectiverter System 1U 3kVA AC Power Solution 1U altura Smart Compacto Critical AC soluções

1 conjunto
MOQ
2300 USD
preço
Eltek CTOR0201.001 Rectiverter System 1U 3kVA AC Power Solution 1U altura Smart Compacto Critical AC soluções
Características Galeria Descrição de produto Classificações & Revisão Peça umas citações
Características
Especificações
Nome do produto: Sistemas de Rectiverter
Tensão de saída AC: 230 VAC / 200 - 240 VAC
Tensão de saída CC: 53,5 VDC/43 - 58 VDC
Dados entrados: 185 - 275 VAC
Freqüência: 47-53 & 57-63 hertz
Facotr do poder: > 0,99 na carga de 50% ou em mais/< 3,5%
Corrente CC: 64 A A/90 durante a sobrecarga (15s)
Controlador: Opcional para o controlador
Módulo Retificador: 242100,100
Módulo de Rectiverter: 242100,102
Destacar:

Sistema Eltek Rectiverter 3kVA

,

Módulo Retificador de 1U de Altura

,

Solução de energia AC inteligente e compacta
Informação básica
Lugar de origem: China
Marca: ELTEK OR OEM
Número do modelo: CTOR0201.001
Documento: ds-ctor0201.ds3-1-2-1.pdf
Condições de Pagamento e Envio
Detalhes da embalagem: CAIXAS
Tempo de entrega: 8 semanas
Termos de pagamento: D/a, t/t
Habilidade da fonte: 200 conjuntos por mês
Descrição de produto


Eltek CTOR0201.001 Rectiverter System 1U 3kVA AC Power Solution 1U altura Smart Compacto Critical AC soluções

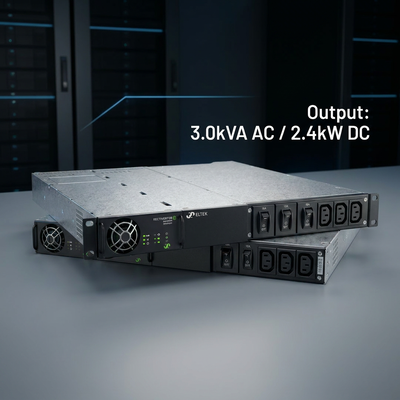

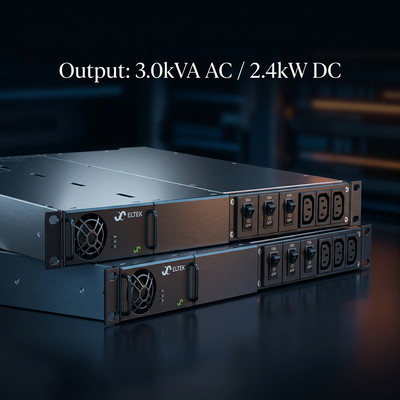

Eltek Rectiverter 1U 3kVA System (P/N: CTOR0201.001)​ é um conversor bidirecional compacto montado em rack de 19 polegadas que entrega até 3kVA AC (230V) e 2.4kW DC (48V)​
de saída a partir de uma única fonte 48VDC ou da rede elétrica AC, apresentando disjuntores de carga frontal e tomadas IEC para aplicações de telecomunicações, ferrovias e backup de concessionárias sem um controlador externo.


Por que usar o sistema Rectiverter 3KVA CTOR0201.001 em sites de rádio LTE/5G / pequenos data centers?

Sites tradicionais precisam de UPS separadas para cargas AC (WiFi, nós de fibra) e retificadores para DC (rádios 48V). O Rectiverter integra ambos: durante falha da rede, o banco de baterias 48VDC​ alimenta cargas AC através do inversor de 3kVA e cargas DC simultaneamente. Seu design hot-pluggable​ e capacidade de sobrecarga de 150% (15s)​ garantem tempo de atividade crítico para sistemas de antena distribuída (DAS) e equipamentos de banda larga sem adicionar uma prateleira de inversor independente.

Qual a vantagem do " Rectiverter CTOR0201.001 vs Inversor + Retificador Padrão? "

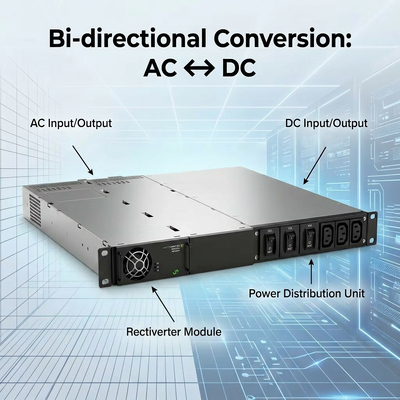

Uma configuração de backup padrão requer um retificador (AC-DC)​ + inversor (DC-AC)​ + chave de transferência = espaço de 2U~3U. O CTOR0201.001 Rectiverter​ substitui isso por um único módulo 1U​ que lida com energia bidirecional (AC↔DC). Ele compartilha a mesma arquitetura de controlador dos sistemas DC da Eltek e suporta operação paralela com retificadores Flatpack2. Resultado: 50% menos espaço em rack, menos pontos de falha e cabeamento simplificado para gabinetes SCADA de concessionárias e sinalização ferroviária.



Como Selecionar o Rectiverter 1U 3kVA: CTOR0201.001 (230V) vs CTOR0201.004 (115V)?


A seleção do Rectiverter correto depende dos padrões AC regionais:

  • CTOR0201.001:​ Padrão 230VAC​ (200-240V ajustável), 3kVA, 2400W DC, adequado para telecomunicações na Europa/Ásia/Oriente Médio.

  • CTOR0201.004:​ Padrão 115VAC​ (100-127V ajustável), 1.5kVA, 1200W DC, adequado para América do Norte.

    Ambos compartilham a faixa de entrada 48VDC (40-58V)​ e o formato 1U 482x395x44mm​ com tomadas IEC frontais e disjuntores de carga. Certifique-se de que a tensão nominal do seu banco de baterias 48V seja 53.5V (típico) dentro da faixa de saída DC ajustável de 43-58V.


Parâmetros:

Especificações Técnicas: Eltek Rectiverter Integração/Autônomo

Item Sistema de 4 kW, 230 V (CTOR0201.001) Sistema de 2 kW, 115 V (CTOR0201.004)
DADOS DE SAÍDA AC

Tensão (padrão) / (faixa ajustável) 230 VAC / 200 - 240 VAC 115 VAC / 100 - 127 VAC
Frequência (modo inversor padrão) 50 Hz (adaptativo) 60 Hz (adaptativo)
Frequência (modo inversor configurável) 50Hz, 60Hz ou última sincronização 50/60Hz (adaptativo) 50Hz, 60Hz ou última sincronização 50/60Hz (adaptativo)
Potência máxima (contínua / sobrecarga) 2400 W (3000 VA) / 4000 VA 1200 W (1500 VA) / 2000 VA
Corrente máxima (contínua / sobrecarga) 13 Arms / 17.4 Arms 13 Arms / 17.4 Arms
Corrente (máxima) Desarme rápido (20ms) 64 A (6 x nominal) 64 A (6 x nominal)
Tempo de sustentação (quedas de tensão) 5 ms 5 ms
THD < 1.5% em carga resistiva < 1.5% em carga resistiva
Recursos de saída Fusível em L e N, Hot pluggable Fusível em L e N, Hot pluggable
DADOS DE SAÍDA DC

Tensão (padrão) / (faixa ajustável) 53.5 VDC / 43 - 58 VDC 53.5 VDC / 43 - 58 VDC
Potência (máxima @tensão de entrada nominal) 2400 W 1200 W
Corrente (máxima @tensão de saída nominal VDC) 50 A 25 A
Tempo de sustentação (potência de saída máxima) >10ms; Vout > 41 VDC >10ms; Vout > 41 VDC
Recursos de saída À prova de curto-circuito, Desligamento por sobretensão À prova de curto-circuito, Desligamento por sobretensão
DADOS DE ENTRADA

Tensão de Entrada AC (monofásica) 185 - 275 VAC 95 - 140 VAC
Corrente AC (@tensão de saída nominal) 14 - 24 Arms 14 - 24 Arms
Frequência (faixa de sincronização padrão) 47-53 & 57-63 Hz 57-63 & 47-53 Hz
Fator de Potência / THD > 0.99 a 50% de carga ou mais / < 3.5% > 0.99 a 50% de carga ou mais / < 3.5%
Tensão DC nominal / faixa estendida 45 - 58 VDC / 40 - 45 VDC 45 - 58 VDC / 40 - 45 VDC
Corrente DC (máxima) 64 A / 90 A durante sobrecarga (15s) 32 A / 45 A durante sobrecarga (15s)
OUTRAS ESPECIFICAÇÕES

Suporte para controlador (RJ45) Smartpack2, Smartpack S & Compack Smartpack2, Smartpack S & Compack
Eficiência >96% (modo rede), >94% (modo inversor) >96% (modo rede), >94% (modo inversor)
Distribuição AC de 2 polos 3 peças, 10A, tomadas IEC320-C13 3 peças, 10A, tomadas IEC320-C13
Classe de Proteção IP 20 IP 20
Temperatura de operação -40 a +55°C (-40 a +131°F) -40 a +55°C (-40 a +131°F)
Temperatura de armazenamento -40 a +85°C (-40 a +185°F) -40 a +85°C (-40 a +185°F)
Dimensões [LxPxA] 482 x 395 x 44mm (1U) 482 x 395 x 44mm (1U)
Peso 6kg (13 lbs) 6kg (13 lbs)
