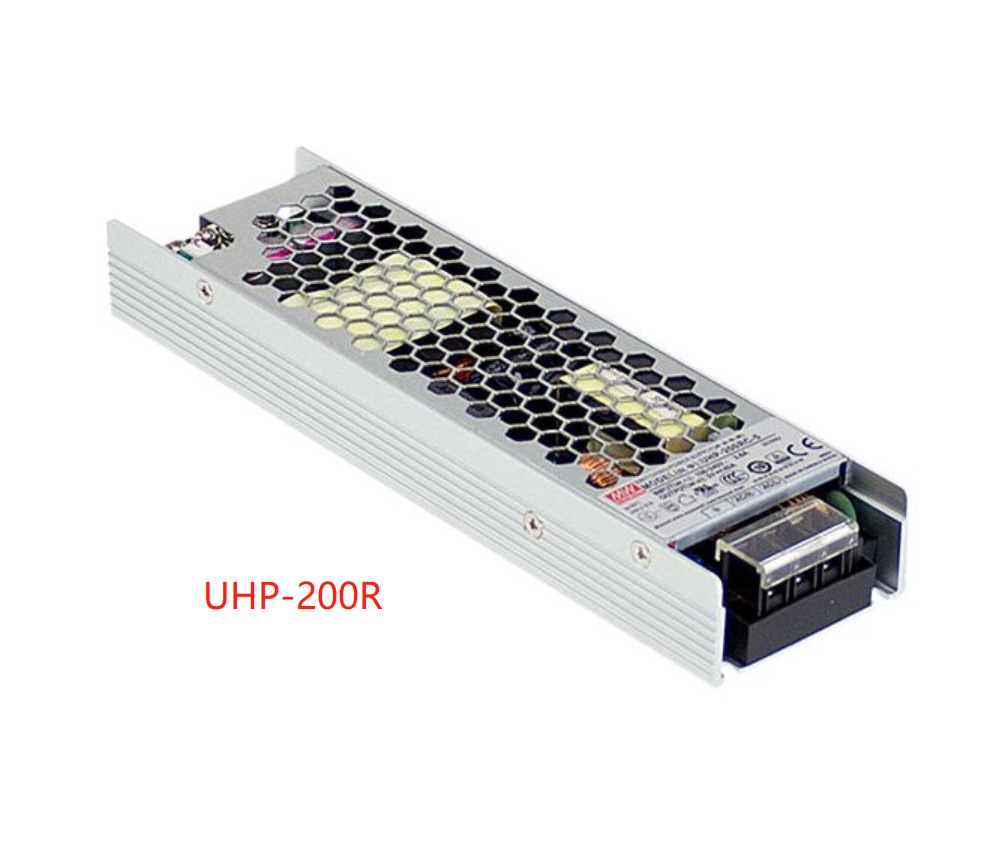

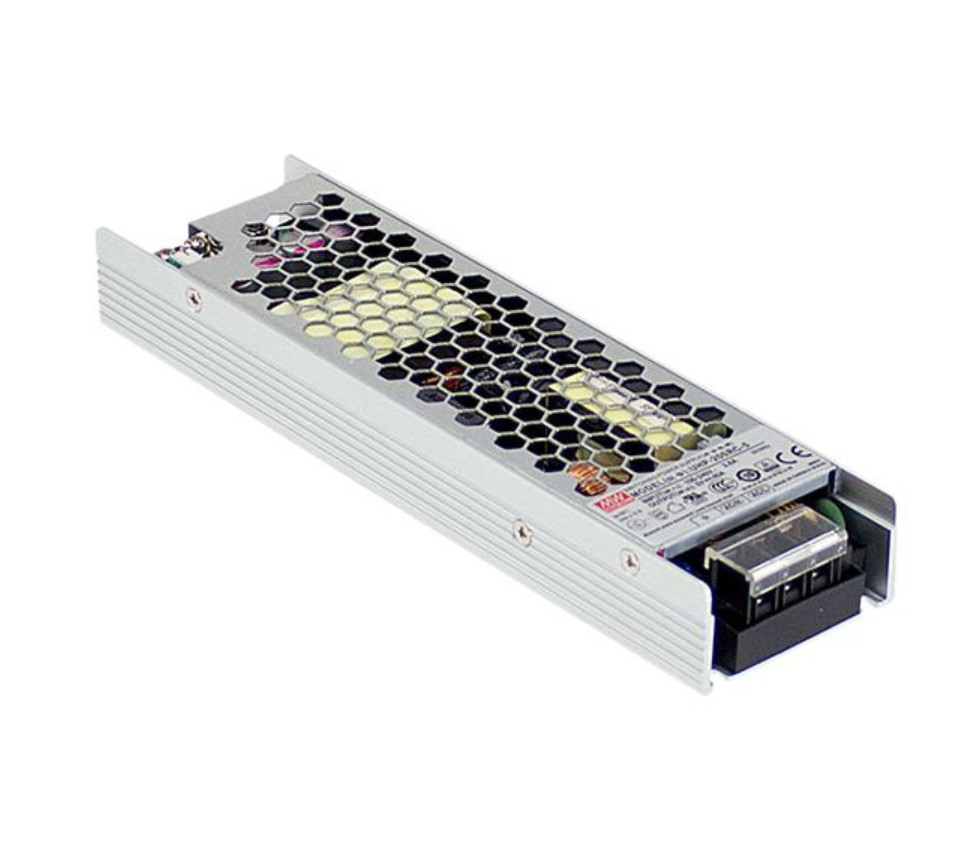

| MODELO |
UHP-200 -3.3 |
UHP-200 -4.2 |
UHP-200 -5 |
UHP-200 -12 |
UHP-200 -15 |
UHP-200 -24 |
UHP-200 -36 |
UHP-200 -48 |
UHP-200 -55 |
|
SAÍDA
|
TENSÃO DC |
3.3V |
4.2V |
5V |
12V |
15V |
24V |
36V |
48V |
55V |
| CORRENTE NOMINAL |
40A |
40A |
40A |
16.7A |
13.4A |
8.4A |
5.6A |
4.2A |
3.6A |
| POTÊNCIA NOMINAL |
132W |
168W |
200W |
200.4W |
201W |
201.6W |
201.6W |
201.6W |
201.6W |
| RIPPLE & RUÍDO (máx.)Nota.2 |
150mVp-p |
150mVp-p |
200mVp-p |
240mVp-p |
240mVp-p |
240mVp-p |
240mVp-p |
300mVp-p |
360mVp-p |
| FAIXA DE AJUSTE DE TENSÃO |
3.2~3.5V |
3.6~4.4V |
4.5~5.5V |
11.4~12.6V |
14.3~15.8V |
22.8~25.2V |
34.2~37.8V |
45.6~50.4V |
45~58V |
| TOLERÂNCIA DE TENSÃONota.3 |
±2.0% |
±2.0% |
±2.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| REGULAÇÃO DE LINHA |
±0.5% |
±0.5% |
±0.5% |
±0.3% |
±0.3% |
±0.3% |
±0.3% |
±0.3% |
±0.3% |
| REGULAÇÃO DE CARGA |
±1.0% |
±1.0% |
±1.0% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| TEMPO DE CONFIGURAÇÃO, SUBIDA |
2000ms, 80ms/230VAC; 3000ms, 80ms/115VAC a plena carga; 550ms/230VAC para tempo de configuração de 55V |
| TEMPO DE MANUTENÇÃO (Típ.) |
10ms/230VAC 10ms/115VAC |
|
ENTRADA
|
TENSÃO FAIXA Nota.4 |
90 ~ 264VAC 127 ~ 370VDC |
| FAIXA DE FREQUÊNCIA |
47 ~ 63Hz |
| FATOR DE POTÊNCIA (Típ.) |
FP≥0.94/230VAC FP≥0.98/115VAC a plena carga |
| EFICIÊNCIA (Típ.) |
89% |
90% |
91% |
93% |
94% |
94% |
94% |
94% |
94% |
| CORRENTE AC (Típ.) |
2.2A/115VAC 1.1A/230VAC |
| CORRENTE DE IRRUPÇÃO (Típ.)Nota.8 |
Arranque a frio 40A/115VAC 80A/230VAC |
| CORRENTE DE FUGA |
<0.75mA / 240VAC |
|
PROTEÇÃO
|
SOBRECARGA
|
110~140% da potência de saída nominal |
| Tipo de proteção: Modo solavanco, recupera automaticamente após a remoção da condição de falha |
|
SOBRE TENSÃO
|
3.8~ 4.6V |
4.62 ~ 5.46V |
5.75 ~ 6.75V |
13.2 ~ 15.6V |
16.5 ~ 19.5V |
26.4 ~ 31.2V |
39.6 ~46.8V |
52.8 ~ 62.4V |
60 ~ 69V |
| Tipo de proteção: Desliga a tensão de saída, liga novamente para recuperar |
| SOBRE TEMPERATURA |
Tipo de proteção: Desliga a tensão de saída ou modo solavanco, recupera automaticamente após a diminuição da temperatura |
|
FUNÇÃO
|
SINAL DC OK (Opcional) |
Classificação de contato (máx.): 15Vdc/10mA carga resistiva |
| REDUNDANTE (Opcional) |
Para proteção de conexão paralela: Para aplicações paralelas, quando uma PSU não pode funcionar, a outra será ativada automaticamente. Isso pode evitar a falha do sistema e fornecer a confiabilidade do sistema |
|
AMBIENTE
|
TEMP. DE TRABALHO |
-30 ~ +70℃ (Consulte a “Curva de Redução”) |
| UMIDADE DE TRABALHO |
20 ~ 95% UR sem condensação |
| TEMP. DE ARMAZENAMENTO, UMIDADE |
-40 ~ +85℃, 10 ~ 95% UR sem condensação |
| COEFICIENTE DE TEMPERATURA |
±0.03%/℃ (0 ~ 50℃) |
| VIBRAÇÃO |
10 ~ 500Hz, 5G 10min./1ciclo, 60min. cada ao longo dos eixos X, Y, Z |
|
SEGURANÇA E EMC
(Nota.6)
|
NORMAS DE SEGURANÇA
|
UL 62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1 (Exceto para 55V), CCC GB4943, EAC TP TC 004,
BSMI CNS14336-1 aprovado, Design de referência para BS EN/EN61558-1,-2-16
|
| TENSÃO DE RESISTÊNCIA |
E/S-E/S: 3.75KVAC E/S-FG: 2KVAC E/S-FG: 1.25KVAC |
| RESISTÊNCIA DE ISOLAMENTO |
E/S-E/S, E/S-FG, E/S-FG: 100M Ohms/500VDC/25℃/ 70%UR |
| EMISSÃO EMC |
Conformidade com BS EN/EN55032, GB9254, Classe B, BS EN/EN55014, BS EN/EN61000-3-2,-3, EAC TP TC 020, BSMI CNS13438 |
| IMUNIDADE EMC |
Conformidade com BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61000-6-2 (BS EN/EN50082-2), nível de indústria pesada, EAC TP TC 020 |
|
OUTROS
|
MTBF |
2472.1 K hrs min. Telcordia SR-332 (Bellcore); 257.0K hrs min. MIL-HDBK-217F (25℃) |
| DIMENSÃO |
194*55*26mm (C*L*A) |
| EMBALAGEM |
0.468kg; 24pcs/12.2kg/0.49CUFT |
|
NOTA
|
1. Todos os parâmetros NÃO mencionados especialmente são medidos com entrada de 230VAC, carga nominal e 25℃ de temperatura ambiente.
2. Ripple & ruído são medidos a 20MHz de largura de banda usando um par de fios trançados de 12" terminado com um capacitor paralelo de 0.1uf & 47uf.
3. Tolerância: inclui tolerância de configuração, regulação de linha e regulação de carga.
4. A redução de potência pode ser necessária sob baixas tensões de entrada. Verifique a curva de redução para mais detalhes.
5. A redução da temperatura ambiente de 5℃/1000m é necessária para altitude de operação superior a 2000m (6500 pés)
6. A fonte de alimentação é considerada um componente que será instalado em um equipamento final. O equipamento final deve ser reconfirmado para que ainda atenda às diretivas EMC. Para obter orientação sobre como realizar esses testes EMC, consulte “Teste EMI de fontes de alimentação de componentes.”
(conforme disponível em http://www.meanwell.com)
7. A eficiência do tipo R é ligeiramente menor que a do tipo Blank, de acordo com a medição real.
8. O parâmetro de corrente de irrupção tem 10% de tolerância.
※ Isenção de responsabilidade sobre a responsabilidade do produto: Para obter informações detalhadas, consulte https://www.meanwell.com/serviceDisclaimer.aspx
|
