| Modelo |

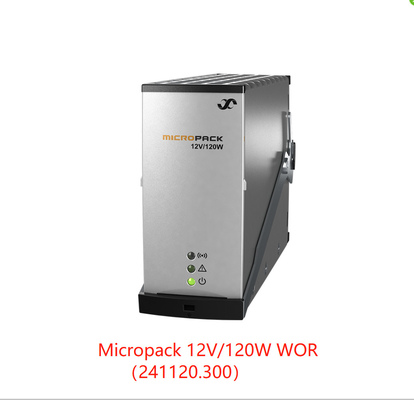

12V / 120W |
24V / 240W |
48V / 250W |
| Número da peça |
241120.300 |
241120.200 |
241120.100 |
| DADOS DE ENTRADA |
|
|
|
| Faixa de tensão |
85 - 300 V AC/ DC 1) |
| Faixa de tensão (nominal) |
130 - 275 V AC/ DC |
185 - 275 V AC/ DC 1) |
| Frequência |
0 - 66 Hz 1) |
| Corrente máxima, entrada de 230V / geral (aumento) |
0,6 A / 2,0 A |
1,2 A / 2,0 A |
1,2 A / 1,9 A |
| Corrente máxima de fuga para a terra |
2,0 mA (@ 250V AC/ 50Hz) |
| Fator de potência |
0,97 (@ 70 - 100 % de carga) |
0,98 (@ 55 - 100 % de carga) |
0,98 (@ 50 - 100 % de carga) |
| THD (@ 230 VAC) |
< 5 % (@ 80 - 100 % de carga) |
< 5 % (@ 50 - 100 % de carga) |
< 5 % (@ 50 - 100 % de carga) |
| Proteção |
Varistor para proteção contra transientes, fusível em ambas as linhas (2x 2,0 A), desligamento acima de 300 V AC/ DC |
| DADOS DE SAÍDA |
|
|
|
| Tensão padrão |
13,6 V DC |
27,2 VDC |
53,5 VDC |
| Faixa de tensão |
10,7 - 18,0 V DC |
21,5 - 36 VDC |
43,5 - 57,6 V DC |
| Faixa de tensão sem controlador |
10,7 - 15,0 V DC |
21,5 - 30 VDC |
43,5 - 57,6 V DC |
| # Célula Pb suportada (1,8 - 2,4 V DC/ célula) |
6 - 7 |
12 - 15 |
24 |
| # Célula NiCad suportada (1,05 - 1,65 V DC/ célula) |
10 - 11 2) |
20 - 222) |
- |
| Potência máxima, nominal / aumento de 60s |
120 W / 160 W |
240 W / 315 W |
250 W / - |
| Corrente máxima, @12/ 24/ 48V DC / aumento / QT3) |
10 A / 15 A / 55 A |
10 A / 15 A / 55 A |
5 A / - / - |
| Compartilhamento de corrente |
±5% da corrente máxima de 10 a 100% de carga |
| Regulação de tensão estática ± |
0,5% de 10% a 100% de carga e entrada nominal |
| Regulação de tensão dinâmica |
± 5 %< 10ms, degrau de carga de 10% a 90% ou o oposto na tensão de saída nominal |
| Tempo de espera, tensão padrão e potência total |
20 ms, V OUT > 10,7 VDC |
20 ms, VOUT > 21,5 VDC |
20 ms, VOUT > 43 VDC |
| Ondulação e ruído, 30 MHz b.w. / psophométrico |
< 200 mV PP / 5 mV RMS |
< 200 mV PP / 5 mV RMS |
< 150 mV PP / 2 mV RMS |
| Proteção |
Desligamento por sobretensão, à prova de curto-circuito, alta temperatura, limitação de corrente de irrupção de conexão a quente, fusível |
| OUTRAS ESPECIFICAÇÕES |
|
|
|
| Eficiência @ entrada/saída nominal, pico/faixa |
89,5% / >88%, carga de 50-100% |
93,0% / >92%, carga de 50-100% |
93,6% / >93%, carga de 50-100% |
| Isolamento |
3,0 kVAC – entrada e saída, 1,5 kV AC – terra de entrada, 0,5 kV DC – terra de saída |
| Alarmes: LED vermelho 'ligado' |
Desligamento de baixa tensão, desligamento de alta e baixa temperatura, falha do retificador, desligamento por sobretensão na saída, falha da ventoinha, alarme de baixa tensão, falha do barramento CAN |
| Avisos: LED amarelo 'ligado' |
Retificador em modo de redução de potência, limite de corrente da bateria remota ativado, tensão de entrada fora da faixa, piscando em caso de sobretensão |
| Normal (módulo em execução): LED verde 'ligado' |
|
| Saída de alarme (isolada) |
NO (+terminal positivo), COM (-terminal negativo). 60 V / 100 mA máx. |
| MTBF (Telcordia SR-332 Edição I método III (a)) |
>480 000h (@T AMBIENTE= 25°C) |
>480 000h (@T AMBIENTE= 25°C) |
>500 000h (@T AMBIENTE= 25°C) |
| Temperatura de operação (5 - 95% RH sem condensação) A potência de saída diminui acima da temperatura / para |
-40 a +70°C [ -40 — +158°F]
+55°C / 50W @ +70°C
|
-40 a +60°C [-40 a +142°F]
+45°C / 80W @ +60°C
|
-40 a +75°C [ -40 a +167°F]
+55°C / 140W @ +75°C
|
| Temperatura de armazenamento |
-40 a +85°C (-40 a +185°F), humidade 0 - 99% RH sem condensação |
| Dimensões[LxAxP] / Peso |
39,0 x 88,5 x 149mm [1,54 x 3,48 x 5,87"] / 0,5 kg [1,1 lbs] |
| NORMAS DE PROJETO |
|
| Segurança elétrica |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMC |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5 4)
|
| Harmônicos da rede |
EN 61000 -3-2 |
| Meio ambiente |
ETSI EN 300 019: 2 -1 (Classe 1.2), 2-2 (Classe 2.3) & 2-3 (Classe 3.2)
ETSI EN 300 132-2
2002/ 95/ EC (RoHS) & 2002/ 96/ EC (WEEE)
|
|
Conformidade marítima
(Classe EMC B com filtro AC)
|
Regras DnV para Classificação de Navios, Embarcações de Alta Velocidade e Leves e Padrões Offshore DnV |
|
1) Suporte DC para 241120.200 com FW primário 404088.009 (da revisão de HW 1.2) e 241120.100 da revisão de HW 2
2) 11/ 22 células com tensão máxima de aumento de 1,636 V DC/ célula
3) Função Quick-Trip, se V OUT = 5 VDC, um pulso de corrente de 35 ms é gerado para ajudar a disparar o fusível/MCB no ramal em curto-circuito
4) Apenas 12V e 24V
|
