Saída bidirecional média BIC-2200-12 da fonte de alimentação 2160W do poço AC-DC 12V 180A

1 parte
MOQ
1 USD
preço
Saída bidirecional média BIC-2200-12 da fonte de alimentação 2160W do poço AC-DC 12V 180A
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Marca: POÇO MÉDIO
Product Name: AC-DC Bidirectional Power Supply
Número do modelo: BIC-2200
Moeda da saída: 180A-22.5A
Potência nominal: 2160w
Frequência de entrada: 47 ~ 63Hz
DC voltgae: 12V-48V
Voltagem de entrada: 90 ~ 264VAC / 127 ~ 370VDC
Proteção: sobre voltagem / sobrecarga
Dimensão: 330*140*41mm (L*W*H)
Peso: 4 QUILOGRAMAS
Destacar:

fonte de alimentação bidirecional 2160W 12V 180A

,

BIC-2200-12 2160W 12V 180A

,

fonte de alimentação bidirecional BIC-2200-12 2160W 12V 180A
Informação básica
Lugar de origem: NC
Marca: MEAN WELL
Certificação: CE
Número do modelo: BIC-2200
Condições de Pagamento e Envio
Detalhes da embalagem: caixas
Tempo de entrega: 8-10 semanas
Termos de pagamento: L/C, T/T
Habilidade da fonte: 3000 partes pelo mês
Descrição de produto

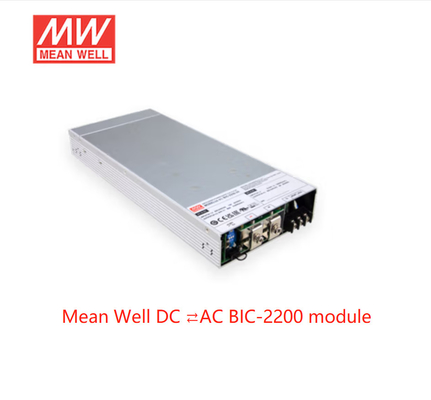

Saída bidirecional média BIC-2200-12 da fonte de alimentação 2160W do poço AC-DC 12V 180A 0


Fonte de alimentação bidirecional AC-DC Mean Well BIC-2200 2160W 12V 180A saída BIC-2200-12

Características:

Design de perfil baixo 1U

Design totalmente digital com 93% de eficiência de conversão para conversão AD/DC e DC/AD

Tempo de comutação ultrarrápido entre AD/DC e DC/AC de 1ms.

Certificado CB/TUV/UL 62368-1 e design de acordo com o regulamento IEC 62477

Compartilhamento de corrente ativo de até 11000W (4+1)

< 3% Baixa THD em ambos os modos de conversão

Modo de carregamento forçado e reciclagem com comando CANbus (Opcional)

Proteções completas: proteção anti-ilhas, proteção contra falha AC, OVP DC, OLP, OCP, OTP

5 anos de garantia




Técnico


Direção AC para DC MODELO BIC-2200-12 BIC-2200-24 BIC-2200-48 BIC-2200-96






SAÍDA

 TENSÃO DC 12V 24V 48V 96V
CORRENTE NOMINAL 180A 90A 45A 22.5A
POTÊNCIA NOMINAL 2160W
FAIXA DE TENSÃO DE POTÊNCIA TOTAL 12 ~ 15V 24 ~ 28V 48 ~ 65V 96 ~ 112V
RIPPLE & RUÍDO (máx.) Nota.2 160mVp-p 260mVp-p 300mVp-p 480mVp-p
FAIXA DE AJUSTE DE TENSÃO 10 ~ 15V 19 ~ 28V 38 ~ 65V 76 ~ 112V
FAIXA DE CORRENTE 0 ~ 180A 0 ~ 90A 0 ~ 45A 0 ~ 22.5A
TOLERÂNCIA DE TENSÃO Nota.3 ±1.0% ±1.0% ±1.0% ±1.0%
REGULAÇÃO DE LINHA ±0.5% ±0.5% ±0.5% ±0.5%
REGULAÇÃO DE CARGA ±0.5% ±0.5% ±0.5% ±0.5%
TEMPO DE CONFIGURAÇÃO, SUBIDA 1800ms, 60ms/230VAC em carga total




ENTRADA

 FAIXA DE TENSÃO AC 180 ~ 264VAC
FAIXA DE FREQUÊNCIA 47 ~ 63Hz
FATOR DE POTÊNCIA (Típ.) 0.98/230VAC em carga total
EFICIÊNCIA (Típ.) Nota.5 90% 93% 93% 93%
CORRENTE AC (Típ.) 11A/230VAC
CORRENTE DE IRRUPÇÃO (Típ.) PARTIDA A FRIO 35A/230VAC
CORRENTE DE FUGA <2mA>
DISTORÇÃO HARMÔNICA TOTAL <3%(@carga=100%/230VAC)
Direção DC para AC


ENTRADA

(Nota.9)

 POTÊNCIA DE ENTRADA NOMINAL 1800W
FAIXA DE TENSÃO DE POTÊNCIA TOTAL 12 ~ 15V 24 ~ 28V 48 ~ 65V 96 ~ 112V
FAIXA DE TENSÃO DC 10 ~15V 19 ~ 28V 38 ~ 65V 76 ~ 112V
CORRENTE MÁXIMA DE ENTRADA 150A 75A 37.5A 18.75A




SAÍDA

 NOMINAL SAÍDA POTÊNCIA (Típ.) (@230V, 50Hz) 1725VA
FAIXA DE TENSÃO 180 ~ 264VAC determinado pela rede AC
FAIXA DE FREQUÊNCIA 47 ~ 63Hz determinado pela rede AC
CORRENTE AC (Típ.) 7.5A/230VAC
FATOR DE POTÊNCIA (Típ.) 0.99/230VAC em carga total
EFICIÊNCIA (Típ.) Nota.5 90.5% 93% 93% 93%
DISTORÇÃO HARMÔNICA TOTAL <3%(@carga=100%/230VAC)




PROTEÇÃO


SOBRECARGA

 105 ~ 115% da potência de saída nominal
AC para DC Limitação de corrente constante, desligar a tensão de saída DC 5 segundos após a tensão de saída DC cair, ligar novamente para recuperar
DC para AC Não é possível com design de potência constante
CURTO-CIRCUITO Desligar a corrente de saída, ligar novamente para recuperar
SOBRE TENSÃO 17.6 ~ 20.8V 33.6 ~ 39.2V 72.6 ~ 86V 134 ~ 157V
Tipo de proteção: Desligar a tensão de saída, ligar novamente para recuperar
SOBRE TEMPERATURA Desligar a tensão de saída, recupera automaticamente após a temperatura baixar
PROTEÇÃO ANTI-ILHAS Desligar a tensão de saída AC, ligar novamente para recuperar




FUNÇÃO

 CONTROLE REMOTO LIGA-DESLIGA Por sinal elétrico ou contato seco Curto: Ligar Aberto: Desligar Consulte o Manual de Funções a seguir
TEMPO DE COMUTAÇÃO BIDIRECIONAL (Típ.) 1ms
SINAL DE ALARME Saída de sinal TTL isolada para T-Alarm, DC-OK e Falha. Consulte o Manual de Funções nas páginas seguintes
ALIMENTAÇÃO AUXILIAR 12V@0.5A tolerância±5%, ripple 150mVp-p


MODO BATERIA NOMINAL

CORRENTE (padrão) Nota.7

 AC para DC 160A 80A 40A 20A
Pode ser ajustado por comunicação
DC para AC 120A 64A 32A 16A
Pode ser ajustado por comunicação



AMBIENTE

 TEMP. DE TRABALHO -30 ~ +70℃ (Consulte a "Curva de Redução")
UMIDADE DE TRABALHO 20 ~ 90% UR sem condensação
TEMP. DE ARMAZENAMENTO, UMIDADE -40 ~ +85℃, 10 ~ 95% UR sem condensação
COEFICIENTE DE TEMPERATURA ±0.03%/℃ (0 ~ 45℃)
VIBRAÇÃO 10 ~ 500Hz, 2G 10min./1ciclo, 60min. cada ao longo dos eixos X, Y, Z









SEGURANÇA E EMC

(Nota 4)

 NORMAS DE SEGURANÇA UL62368-1, CAN/CSA C22.2 No.62368-1,TUV BS EN/EN62368-1, EAC TP TC 004, IEC62477-1(a pedido) aprovado
TENSÃO DE RESISTÊNCIA Nota.8 E/S-S/S:3KVAC E/S-FG:2KVAC S/S-FG:500VAC
RESISTÊNCIA DE ISOLAMENTO Nota.8 E/S-S/S, E/S-FG, S/S-FG:100M Ohms / 500VDC / 25℃/ 70% UR



EMISSÃO EMC

 BS EN/EN55032
Parâmetro Padrão Nível de teste / Nota
Conduzido BS EN/EN55032 (CISPR32) Classe B
Radiado BS EN/EN55032 (CISPR32) Classe A
Corrente Harmônica BS EN/EN61000-3-2 Classe A
Cintilação de Tensão BS EN/EN61000-3-3 -----





IMUNIDADE EMC

 BS EN/EN55035, BS EN/EN61000-6-2
Parâmetro Padrão Nível de teste / Nota
ESD BS EN/EN61000-4-2 Nível 3, 8KV ar ; Nível 2, 4KV contato
Radiado BS EN/EN61000-4-3 Nível 3
EFT / Burst BS EN/EN61000-4-4 Nível 3
Surtos BS EN/EN61000-6-2 2KV/Linha-Linha 4KV/Linha-Terra
Conduzido BS EN/EN61000-4-6 Nível 3
Campo Magnético BS EN/EN61000-4-8 Nível 4
Quedas e Interrupções de Tensão BS EN/EN61000-4-11

>95% queda 0.5 períodos, 30% queda 25 períodos,

>95% interrupções 250 períodos


OUTROS

 MTBF 462.9K hrs min. Telcordia SR-332 (Bellcore) ; 46K hrs min. MIL-HDBK-217F (25℃)
DIMENSÃO 330*140*41mm (C*L*A)
EMBALAGEM 2.9Kg; 4pcs/12.6Kg/1.25CUFT

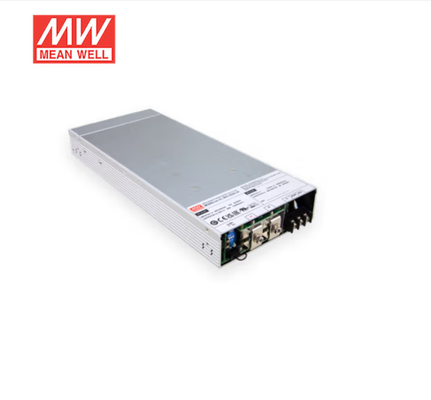

Saída bidirecional média BIC-2200-12 da fonte de alimentação 2160W do poço AC-DC 12V 180A 1


Saída bidirecional média BIC-2200-12 da fonte de alimentação 2160W do poço AC-DC 12V 180A 2



Saída bidirecional média BIC-2200-12 da fonte de alimentação 2160W do poço AC-DC 12V 180A 3Saída bidirecional média BIC-2200-12 da fonte de alimentação 2160W do poço AC-DC 12V 180A 4

Saída bidirecional média BIC-2200-12 da fonte de alimentação 2160W do poço AC-DC 12V 180A 5
