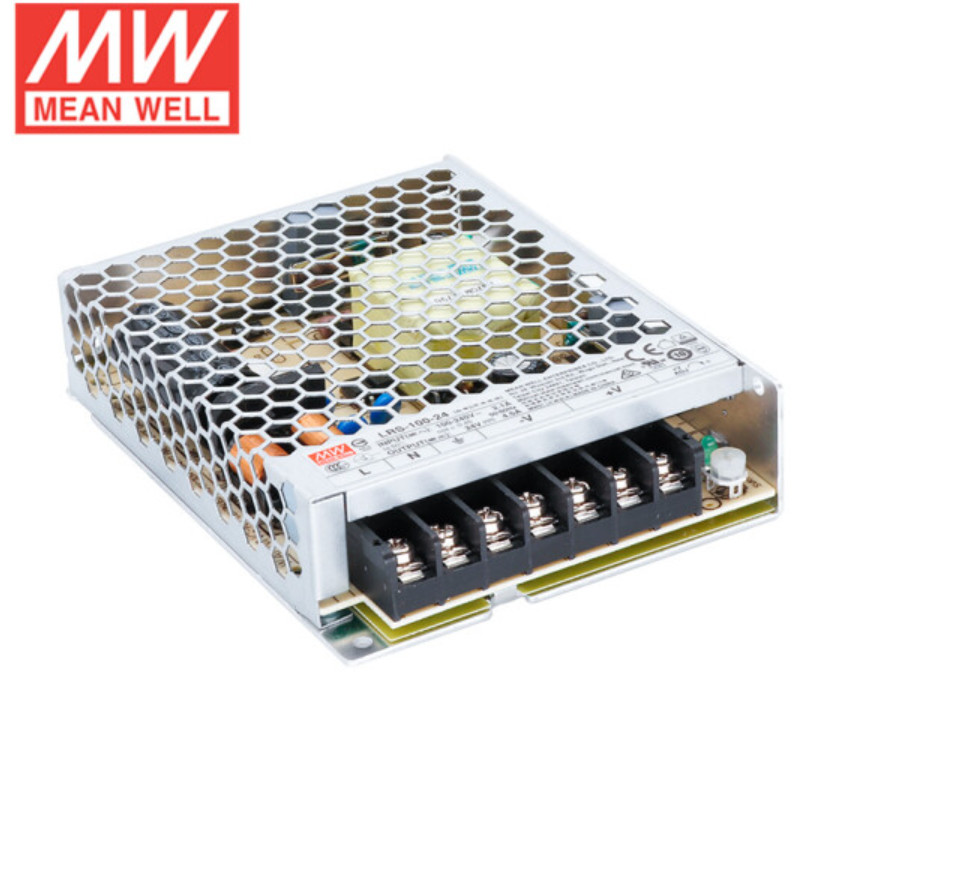

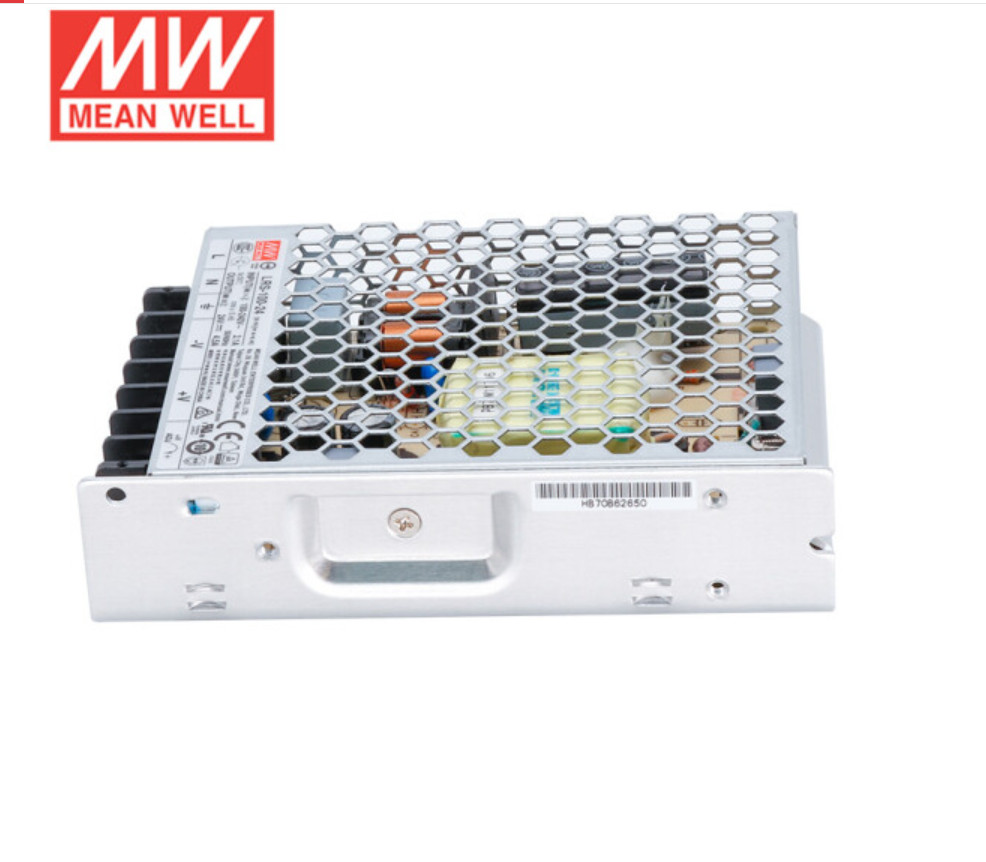

Mean Well LRS série 100W Single Switching Power Supply LRS-100-12 12V/8.5A/100W 1U espessura
Características:
- Conformidade com as normas IEC/BC/EN/EN60335-1 ((PD3) e IEC/BS EN/EN61558-1,2-16 para aparelhos domésticos
- Altitude de operação até 5000 metros (nota 8)
- Resiste ao teste de vibração 5G
- Indicação LED para energia ligada
- 100% de combustão a carga total no ensaio
- Garantia de 3 anos
Aplicações:
- Equipamento mecânico e elétrico
- Instrumentos, equipamentos e aparelhos electrónicos
- Eletrodomésticos
Descrição:
O LRS-100 tem as funções completas de proteção e a capacidade anti-vibração 5G.
Está em conformidade com as normas internacionais de segurança.
A série LRS-100 serve como uma solução de suprimento de energia de alto desempenho para várias aplicações industriais. .
Técnico
| Modelo |
LRS-100-3.3 |
LRS-100-5 |
LRS-100-12 |
LRS-100-15 |
LRS-100-24 |
LRS-100-36 |
LRS-100-48 |
|
OUTPUT
|
VOLTAGEM CC |
3.3V |
5V |
12 V |
15 V |
24 V |
36 V |
48 V |
| CURRente nominal |
20A |
18A |
8.5A |
7A |
4.5A |
2.8A |
2.3A |
| Intervalo actual |
0 ~ 20A |
0 ~ 18A |
0 ~ 8,5A |
0 ~ 7A |
0 ~ 4,5 A |
0 ~ 2,8A |
0 ~ 2,3A |
| Potência nominal |
66W |
90 W |
102 W |
105 W |
108 W |
100.8W |
110.4W |
| A prova de que o produto não é de origem animal deve ser efectuada em conformidade com o anexo I, parte B, do Regulamento (CE) n.o 1069/2009.Observação.2 |
100 mVp-p |
100 mVp-p |
120 mVp-p |
120 mVp-p |
150 mVp-p |
200 mVp-p |
200 mVp-p |
| VALTAGEM ADJ. Intervalo |
2.97 ~ 3.6V |
4.5 ~ 5.5V |
10.2 ~ 13.8V |
13.5 ~ 18V |
21.6 ~ 28.8V |
32.4 ~ 39.6V |
43.2 ~ 52.8V |
| VoltagemTOLERANÇA Observação.3 |
± 3,0% |
± 2,0% |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
| REGULAMENTO DE LINHAObservação.4 |
± 0,5% |
± 0,5% |
± 0,5% |
± 0,5% |
± 0,5% |
± 0,5% |
± 0,5% |
| REGULAMENTO DA CARGAObservação.5 |
± 2,0% |
±1,0% |
± 0,5% |
± 0,5% |
± 0,5% |
± 0,5% |
± 0,5% |
| SETUP, RISE tempo |
500ms, 30ms/230VAC 500ms,30ms/115VAC a carga total |
| TEMPO DE SEGUIMENTO (tipo) |
55ms/230VAC 10ms/115VAC a carga total |
|
INPUT
|
Intervalo de tensão |
85 ~ 264VAC 120 ~ 373VDC (Resistir a uma onda de 300VAC durante 5 segundos, sem danos) |
| Intervalo de frequência |
47 ~ 63 Hz |
| Eficiência (tipo) |
840,5% |
86% |
88% |
880,5% |
90% |
900,5% |
91% |
| CURRENTE AC (tipo) |
1.9A/115VAC 1.2A/230VAC |
| CURRÊNCIA de entrada (tipo) |
Modo de arranque a frio 50A/230VAC |
| Corrente de fuga |
< 0,75 mA / 240 VAC |
|
Protecção
|
Sobrecarga |
110 ~ 150% da potência de saída nominal |
| Tipo de proteção: modo de soluço, recupera-se automaticamente após a eliminação da condição de falha |
| Supervoltagem |
3.8 ~ 4.45V |
5.75 ~ 6.75V |
13.8 ~ 16.2V |
18.75 ~ 21.75V |
28.8 ~ 33.6V |
41.4 ~ 48.6V |
55.2 ~ 64.8V |
| Tipo de proteção: desligar a tensão de saída/entrada, ligar novamente para recuperar |
|
Ambiente
|
Tempo de trabalho. |
-30 ~ +70°C (consulte a "Curva de Deratamento") |
| HUMIDIDADE de trabalho |
20 ~ 90% RH não condensante |
| TEMPO DE ARMESTRAÇÃO, Umidade |
-40 ~ +85°C, 10 ~ 95% RH não condensante |
| TEMPO. COEFICIENTE |
± 0,03%/°C (0 ~ 50°C) |
| VIBRAÇÃO |
10 ~ 500Hz, 5G 10min./1 ciclo, 60min. cada um ao longo dos eixos X, Y, Z |
| Categoria de sobrevoltagem |
ⅢConformidade com a BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1; altitude até 2000 metros |
|
Segurança& EMC
(Nota 8)
|
Normas de Segurança
|
UL 62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, CCC GB4943.1,BSMI CNS14336-1, EAC TP TC 004,S/NZS62368.1 ((por BC),KC K60950-1 ((apenas para LRS-100-12/24), BIS IS13252 ((parte 1)):
2010/IEC 60950-1: homologado em 2005
|
| VOLTAGEM CONSTANTÁRIA |
I/P-O/P:4KVAC I/P-FG:1.25KVAC |
| Resistência ao isolamento |
I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25°C/ 70% RH |
| Emissão de CEM |
Conformidade com a norma BS EN/EN55032 (CISPR32) Classe B, BS EN/EN55014, BS EN/EN61000-3-2,-3, GB/T 9254, BSMI CNS13438, EAC TP TC 020,KC KN32,KN35 ((apenas para LRS-100-12/24)) |
| Imunidade EMC |
Conformidade com a norma BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000-6-2 (BS EN/EN50082-2), nível da indústria pesada, EAC TP TC 020,KC KN32,KN35 ((apenas para LRS-100-12/24)) |
|
Outros
|
MTBF |
3348.9K hrs min. Telcordia SR-332 (Bellcore) ; 677.4Khrs min. MIL-HDBK-217F (25°C) |
| DIMENSÃO |
129*97*30mm (L*W*H) |
| Embalagem |
0.34kg; 40pcs/14.6Kg/0.92CUFT |
