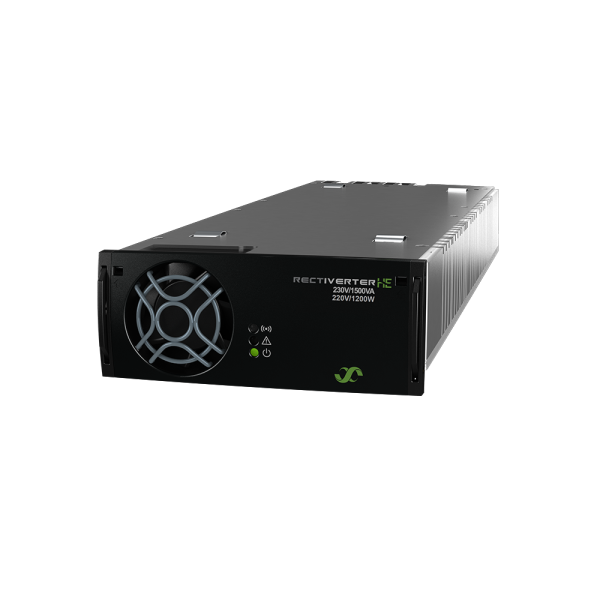

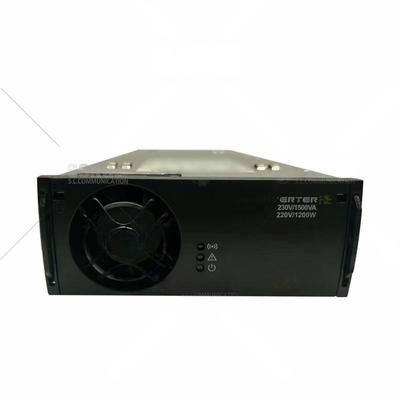

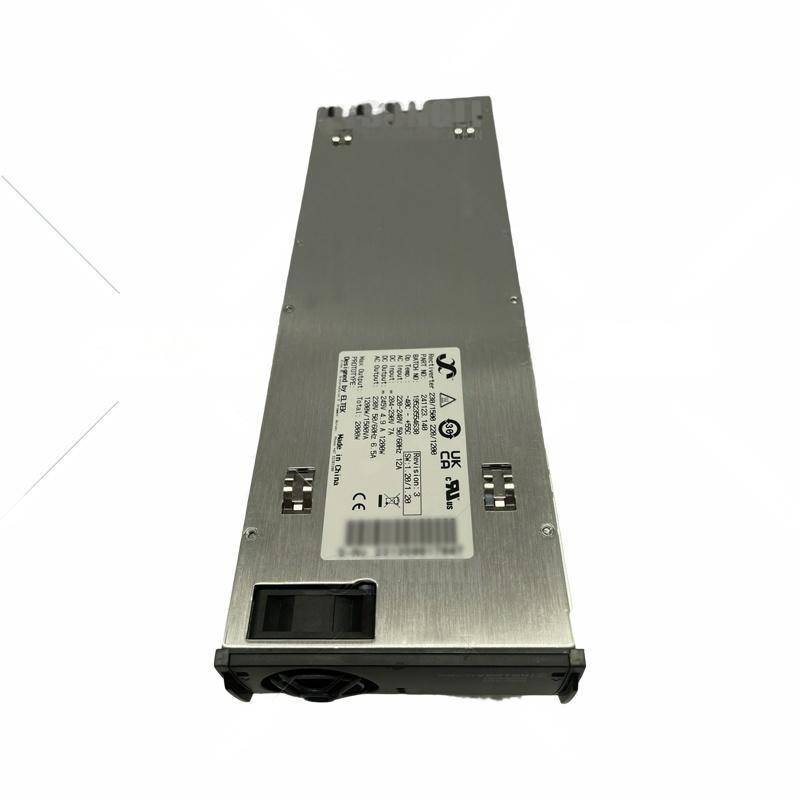

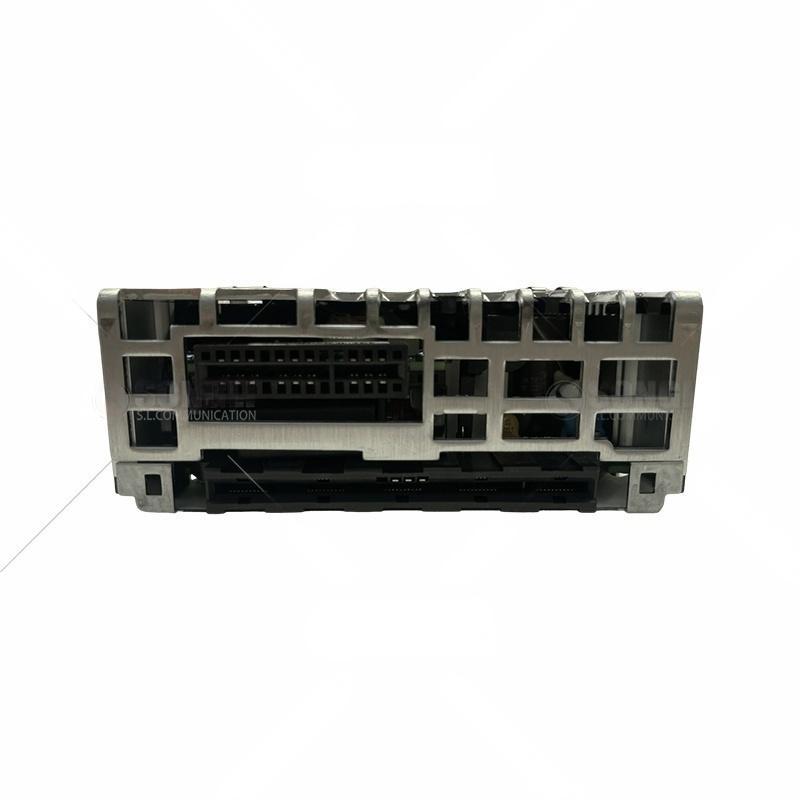

Eltek Rectiverter Flatpack2 220V 230/1500 220/0 P/N.:241123.142

Modelos / Encomenda Informações 230/1500 230/1500 230/1500 115/750 115/750 115/750

220/1200 220/150 220/0 220/600 220/75 220/0

Parte Número 241123.140 241123.141 241123.142 241123.140L 241123.141L 241123.142L

AC OUTPUT DATA

Voltagem (default) / (ajustável) variável) 230 V_{Ar condicionado}  / 200 - 240 V_{Ar condicionado} 115 V_{Ar condicionado} / 100 - 127 V_{Ar condicionado}

Frequência (por defeito) Inversor modo) 50 Hz (adaptação) 60Hz (adaptação)

Frequência (configurável) Inversor modo) 50 Hz, 60 Hz ou 50/60 Hz sincronizados pela última vez (adaptivo), 94-106 Hz⁶⁾

Potência máxima (contínua / sobrecarga) (< 15 s) ) 1200 W (1500 VA) / 2000 VA 600 W (750 VA) / 1000 VA

Carga compartilhamento ± 5%depotência ativa de 10 a 100% carga

Corrente máxima (contínua / sobrecarga) (< 15 s) ) 6.5 A_RMS - Oito.7 A_RMS

Corrente (máxima) Rápida viagem (20ms) 32 A (6 x nominal)

THD < 1,5% em condições de resistência carga

Proteção Fusível em L, ligável a quente, Varistor

Dados de saída de CC

Voltagem (padrão) / (ajustável) variável) 245 V_DC / 194 - 290 V_DC

Potência (máxima @nominal entrada) 1200 W ¹⁾ 150 W 0 W ²⁾ 600 W ¹⁾ 75 W 0 W ²⁾

Corrente (máximo @V)_OUT ≤ 216 V_DC) 5.56 A ¹⁾ 0.69 A - 2.78 A ¹⁾ 0.34 A -

Tempo de espera, máximo potência de saída > 10 ms; V_OUT > 190 V_DC (apenas no retificador) modo)

Partilha corrente (10 - 100% de carga) ± 5%decorrente máxima de 10 a 100% carga

Regulação da tensão estática (10 - 100% carga) ± 0,5%

Dinâmica Voltagem regulamentação ± 5,0% para 10 a 90%ouVariação de carga de 90-10%, regulaçãotempo< 50 ms

Ripple < 1 V_PP , 30 MHz largura de banda

Proteção Prova de curto-circuito, desligamento por sobre-voltagem, polaridade invertida e Fusão

INPUT DATA

Voltagem de entrada AC (intervalo / LV desconectar) 185 - 275 V_{Ar condicionado} / 170 V_{Ar condicionado} 95 - 140 V_{Ar condicionado} / 85 V_{Ar condicionado}

Ar condicionado Corrente (máximo) 11.5 A_RMS 9.1 A_RMS ³⁾ 8.2 A_RMS ³⁾ 11.3 A_RMS 10.1 A_RMS ³⁾ 9.2 A_RMS ³⁾

Frequência (por defeito: Sincronização: variável) 47-53 e 57-63 Hz 47-53 e 57-63 Hz

Frequência (configurável: Sincronização: variável) 47-53 Hz, 57-63Hzou ambos (adaptação)

Fator de potência / THD > 0,99 a 50% de carga ou mais / < 3,5%

Ar condicionado Input Proteção Fusão em L eN,Acionável a quente. Varistor

Tensão nominal de CC / Extensão Distância⁴⁾ 20 - 290 V_DC / 180 - 204 V_DC

DC Corrente (máximo) 6.67 A / 9 A durante sobrecarga (15s) 3.2 A / 4.5 A durante a sobrecarga (15s)

Outras especificações

Eficiência > 96% (modo principal (AC/AC e AC/DC)), > 94% (modo inversor) (DC/AC)

Isolamento 3.85 kV_DC - Ar condicionado_IN/OUT para PE, 3.55 kV_DC - Ar condicionado_IN/OUT para DC, 4.25 kV_DC - Ar condicionado._IN/OUT para CAN/SYNC, 2.2 kV_DC- CC para PE, 3,5 kV_DC - DC para CAN/SYNC

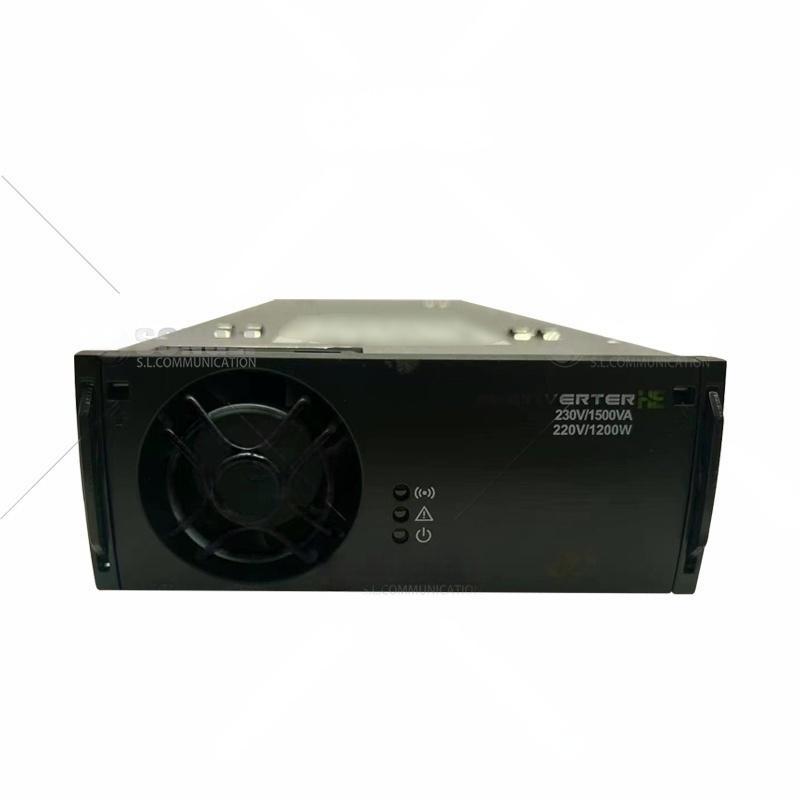

Alarme: Vermelho LED Desligamento da tensão de entrada da rede elétrica de baixa e alta tensão, temperatura alta e baixa Desligamento, Falha do Rectiverter, Relé de alarme [NO max 75 V]_DC / 100 mA] Desligamento por sobrevoltagem na saída, falha do ventilador, alarme de baixa tensão de saída, falha do bus CAN, bus de sincronização(Saída ACOUDC produção alarmes) Perdido e Sincronização falhar

Advertências: Amarelo LED Reverso no modo de redução de potência ou no modo de limite de potência ou de corrente na porta CC ou AC, Límite de corrente de saída remoto ativado, PerdadeComunicação CAN com Controlador

Função normal: Verde LED Saída AC e/ou saída DC ligada e Está bem.

Funcionamento temperatura -40 a +75°C (-40 a +167°F), umidade 5 - 95% RH não condensantes

Temperatura de redução acima 55°C (131°F) 1200W a 480W @ 75°C (167°F) para cada saída AC e DC(potência total de 2000W a 800 W)

Armazenamento temperatura -40 a +85°C (-40 a +185°F), umidade 0 - 99%RH não condensantes

Dimensões [WxHxD] / Peso 109 x 41,5 x 327 mm (4,25 x 1,69 x 13 ′′) / 1,95 kg (4,25 x 1,69 x 13 ′′)3 (kg)

Normas de conceção

Eletrodomésticos segurança EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2014, UL1778:2014, CSA C22.2 n.o. 107.3-14

EN 61000-6-1:2019, -6-2:2019, - 6-3:2007 + A1:2011- 6-4:2019, CEI 61000-6-5:2015

EMC EN 62040-2:2006 (emissões de C1, imunidade C2/C3), FCC CFR 47 Parte 15 EN50121 -2:2017+A1:2019, -4:2016+A1:2019, -5:2017+A1:2019⁵⁾

A partir de 1 de janeiro de 2014, a Comissão deve apresentar ao Parlamento Europeu e ao Conselho uma proposta de regulamento (UE) n.o 1095/2010 que estabeleça as regras de execução do presente regulamento.

Meio Ambiente Condições normais de funcionamentocomoem conformidade com a norma IEC 62040-5-3:2016, secção 4.2Outras condições de funcionamentocomoem conformidade com a norma IEC 62040-5-3:2016, secção 4.3, deve ser aconselhada

1)A carga AC tem prioridade. dependente em 3)SeA porta DC está sobrecarregada puxando a tensão abaixo de 194V a corrente de entrada pode aumentaracimaEste nível. carga AC instantânea e tensão de entrada AC, ou seja, 800W/7,4A no máximoempotência AC total e nominal 4) Performance reduzida - sem suporte de sobrecarga e para saída de 200-240 VACTHDserá aumentado e entrada máxima para 230 VAC. Derações de potência de saída (a 970 W para 230 VAC @ 180 VDC) 5) para satisfazer o requisito de sobretensão de 4 kV de sobretensão externa

2)DC Porto deve Ainda assim ser Considerado bi-direcional porto; tensão apresentará se rede de distribuição motorizado proteção é necessária no Portas AC 6) exigidoFWversão ≥ 1.10/1.10
