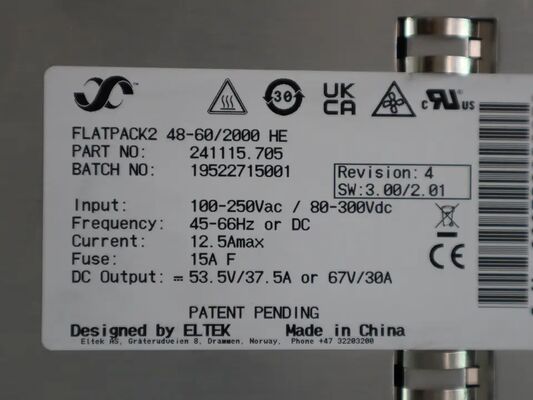

| Modelo 48-60/2000 HE |
| Número da peça 241115.705 |
| INPUT DATA |
| Voltagem (nominal) 185 - 275 VAr condicionado/ 185 - 275 VDC |
| Voltagem (intervalo de funcionamento) 85 - 300 VAr condicionado/ 80 - 300 VDC |
| Corrente (máxima) @ entrada nominal, carga total 11,6 ARMS |
| Frequência 45 - 66 Hz / 0 Hz |
| Fator de potência > 0,99 a 50% ou mais de carga |
| THD < 5% a 100% de carga |
| Proteção de fusível em L & N, Varistor, desligamento quando a tensão de entrada está fora do intervalo de funcionamento |
| DADOS DE EXTRAÇÃO |
| Voltagem (padrão)1)53.5 VDC(67 V)DCem modo 60 V) |
| Voltagem (intervalo ajustável)1)39.9 - 72 VDC |
| Potência (máxima) @ entrada nominal 2000 W (@V)OUT≥ 48VDC) |
| Potência @ 85 VAC 750 W |
| Corrente (máxima) @ entrada nominal 41,6 A (@V)OUT< 48 VDC) |
| Tempo de espera, potência de saída de 1500 W > 20 ms; tensão de saída > 53,5 VDC(modo 60 V) |
| Partilha de corrente (10 - 100% de carga) ± 5% da corrente máxima de 10 a 100% de carga |
| Regulação da tensão estática (10 - 100% de carga) ±0,5% |
| Regulação da tensão dinâmica ± 5,0% para variação de carga de 10 a 80% ou 80 a 10%, tempo de regulação < 50 ms |
| Ondulação e ruído < 150 mVPP, largura de banda de 30 MHz / < 2 mVRMSpsopométrico |
| Proteção Fusível, à prova de curto-circuito, proteção contra altas temperaturas, desligamento por sobre-voltagem |
| Outros requisitos |
| Eficiência 96,2% |
| Isolamento de 3,0 kVAr condicionado- entrada para saída, 1,5 kVAr condicionado- entrada para a terra, 500 VDC- saída para terra |
Desligamento de baixa / alta tensão de entrada, desligamento de alta / baixa temperatura, retificador Alarmes: LED vermelho falha, desligamento da saída por sobrevoltagem, falha do ventilador, alarme de baixa tensão de saída, falha do autocarro CAN |
Rectificador em modo de redução de potência, limite de corrente de saída remoto ativado, entrada Advertências: tensão LED amarela fora do intervalo, piscando em sobrevoltagem, Perda de comunicação com CAN Controlador |
| Função normal: LED verde |
| MTBF (Telcordia SR-332 Iss.I método III (a)) > 350 000 (@ Tambiente: 25 °C) |
| Temperatura de funcionamento (5-95% RH n.seg. hum.) -40 a + 75°C [-40 a + 167°F] |
| Método de ensaio para a determinação da potência de saída |
| Temperatura de armazenamento -40 a +85°C (-40 a +185°F), umidade 0 - 99% RH não condensante |
| Dimensões [WxHxD] / Peso 109 x 41,5 x 327 mm (4,25 x 1,69 x 13 ′′) / 1,950 kg (4,3 lbs) |
| Normas de conceção |
| Segurança elétrica EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2011 |
EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011, IEC 61000-6-5: 2015, ETSI EN 300 386:2.1.1 |
| DNVGL-CG-03392) |
ETSI EN 300 019: 2-1 (Classe 1.2) e 2-2 (Classe 2.3)
Ambiente 2011/65/UE (RoHS) e 2012/19/UE (REEE) Condições normais de funcionamento, em conformidade com a norma IEC 62040-5-3:2016, secção 4.2. Outros Condições de funcionamento, em conformidade com a norma IEC 62040-5-3:2016, secção 4.3, deve ser informado |
1) Configuração OVS a partir do modo de seleção do controlador: OVS≤59,5V = modo 48V (42-58V), 59,5V2) Apenas válido para o número de peça 241115.705M |
