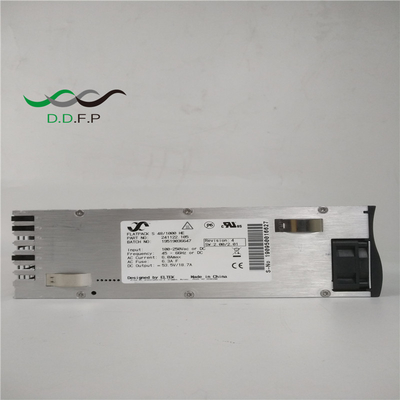

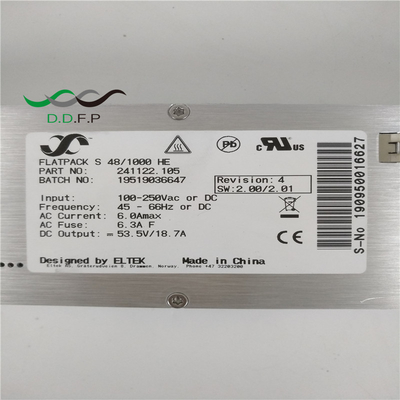

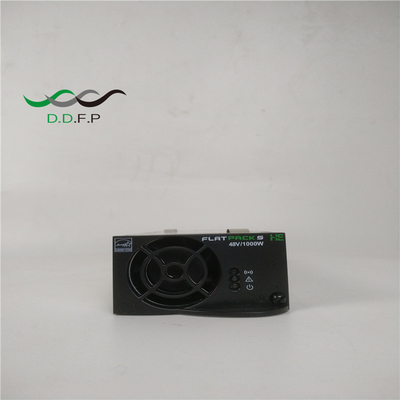

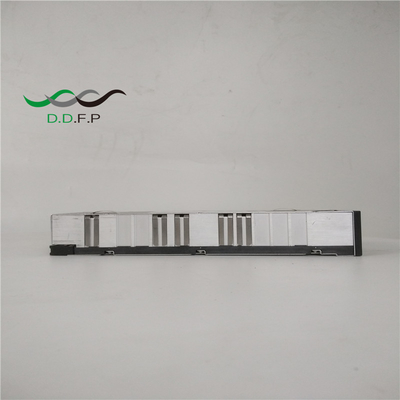

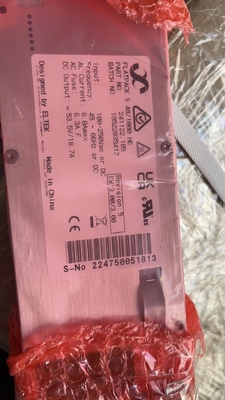

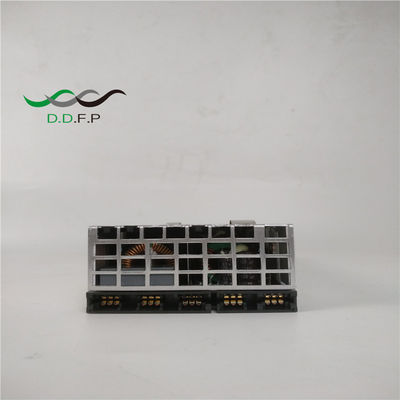

Eltek Flatpack S 48/1000 HE 48V 1000W P/N 241122.105 Para CTOS0301.XXX

Eltek Flatpack S 48/1000 HE módulo rectificador de 48V 1000W (P/N: 241122.105) para CTOS0301.XXX


Os retificadores Flatpack S incorporam especificações Telecom, alta eficiência, proteção ORing na saída

e alta potência numa caixa pequena, de 217 mm de profundidade.

com controlador Smartpack S e distribuição de bateria e carga, os retificadores Flatpack S cobrem 2 a 5,4kW

Aplicações que utilizam um espaço mínimo, inferior a 6 litros e baixa dissipação de calor

Para maior capacidade, um sistema 2U com 9 kW de capacidade também está disponível.


Aplicação:

TELECOM ¥ MOBIL / sem fios

· Estações de base de rádio/CELULAR

SITOS

· LTE / 4G / WIMAX

· ANTENA distribuída

Sistemas

· Microondas

· Banda larga

TELECOM - FIXO

· SERVÍCULOS TELÉFÓNICOS

Interruptores

· FIBRA ÓTICA / FTTX

· Microondas

· CABELHO

· Banda larga


Parâmetros:

Modelo
Número da parte	241122.105		241122.125
INPUT DATA
Voltagem (nominal)		185 - 250 VAC / 185 - 250 VDC 1) 195 - 277 VAC / 195 - 250 VDC 1)
Voltagem (intervalo de funcionamento)		85 - 300 VAC / 85 - 250 VDC 1) 85 - 305 VAC / 85 - 250 VDC 1)
Corrente (máxima) @ entrada nominal, carga total		5.9 ARMS	9.9 ARMS
Frequência		45 - 66 Hz / 15 - 18,5 Hz2) / 0 Hz1) 45 - 66 Hz / 0 Hz1)
Fator de potência		> 0,99 a 50% de carga ou mais
Proteção		Fusão em L & N, Varistor, Desligamento quando a tensão de entrada está fora do intervalo de funcionamento
DADOS DE EXTRAÇÃO
Voltagem (padrão)		53.5 VDC
Voltagem (intervalo ajustável)		43.5 - 57.6 VDC
Potência (máxima)		1000 W	1800 W
Potência @ 85 VAC		420 W	700 W2)
Corrente (máxima) @ entrada nominal		20.9 A (@VOUT < 48VDC) 37,5 A (@VOUT < 48VDC)
Tempo de espera, potência máxima de saída		> 20 ms; tensão de saída > 41 VDC > 10 ms; tensão de saída > 42 VDC
Partilha de corrente (10 - 100% de carga)		± 5% da corrente máxima de 10 a 100% de carga
Regulação da tensão estática (10 - 100% de carga)		± 0,5%
Regulação da tensão dinâmica		± 5,0% para variação de carga de 10 a 90% ou de 90 a 10%, tempo de regulação < 50 ms
Ripple		< 150 mVPP, largura de banda de 30 MHz
Proteção		ORing FET, prova de curto-circuito, proteção contra altas temperaturas, desligamento por sobrevoltagem
Outros requisitos
Eficiência		950,5%	96 %
Isolamento		4.0 kVDC - entrada para saída, 2,5 kVDC - entrada para terra, 710 VDC - saída para terra	5.0 kVDC - entrada para saída, 2,5 kVDC - entrada para terra, 710 VDC - saída para terra
Alarme: LED vermelho		Desligamento de baixa / alta tensão de entrada, desligamento de alta / baixa temperatura, retificador Falha, desligamento da saída por sobrevoltagem, falha do ventilador, alarme de baixa tensão de saída, CAN falha do autocarro
Aviso: LED amarelo		Rectificador em modo de redução de potência, limite de corrente de saída remoto ativado, tensão de entrada fora do intervalo, piscando em sobrevoltagem, perda da comunicação CAN com o controlador
Função normal: LED verde
MTBF (Método Telcordia SR-332 Iss.I III (a))		>315 000 (@ Tambient: 25 °C) >300 000 (@ Tambient: 25 °C)
Temperatura de funcionamento (5-95% RH n.s. hum.)		-40 a + 85°C [-40 a + 185°F] -40 a + 85°C [-40 a + 185°F]
Potência de saída máxima acima de temp / to		45°C / 600W @ 85°C 55°C / 1000W @ 85°C
Temperatura de armazenamento		-40 a +85°C (-40 a +185°F), umidade 0 - 99% RH não condensante
Altitude		2000m (~6500ft) 4000m (~13000ft)
Dimensões [WxHxD] / Peso		72 x 41,5 x 217 mm (2,83 x 1,63 x 8,54 ′′) / < 850 g (1,9 lbs)
Normas de conceção
Segurança elétrica	EN 62368- 1:2020+A11:2020, IEC 62368- 1:2018, UL 62368- 1:2019 IEC 60950- 1:2013
EMC	EN 61000-6-1:2019, -6-2:2019, - 6-3:2007 + A1:2011- 6-4:2019 IEC 61000-6-5:2015+Cor1:2017, EN 50121 -4:2016/A1:2019, -5:2017/A1:2019 ETSI EN 300 386 V.2.1.1, FCC CFR47 parte 15B:2020 (partes de)
Marinha	DNVGL-CG-03393)
Meio Ambiente	ETSI EN 300 019: 2- 1 (Classe 1.2) e 2-2 (Classe 2.3) Condições normais de funcionamento, em conformidade com a norma IEC 62040-5-3:2016, secção 4.2. Outras operações Condições de acordo com a norma IEC 62040-5-3:2016, secção 4.3, deve ser informado A partir de 1 de janeiro de 2016, o número de emissões de gases de efeito estufa deve ser igual ou superior a:2018

                                                          * Flatpack S 1U com 2R disponível *








Soluções
Fornecemos soluções completas, incluindo levantamento do local, propomos um plano profissional de acordo com o pedido do cliente, suporte técnico,Serviços de manutenção e manutenção para empresas de telecomunicações dentro e fora da ChinaTemos uma equipa competente e uma rede de parceiros de confiança em todo o mundo.

Perguntas frequentes:
1Como controla a qualidade?
R: Todos os produtos antes da remessa são simulados em cenários de utilização, carga e carga total e teste de partilha de corrente para garantir a qualidade do produto.

2Qual é a sua quantidade mínima de encomenda?
A: Não há quantidade mínima de encomenda, e também pode ser feita. A única diferença é o preço e o cronograma.

3Pode apresentar a sua empresa?
R: É uma grande honra. Enviarei-lhe mais tarde o documento de introdução da empresa para lhe dar uma introdução mais completa e directa às informações da nossa empresa.

4Quais são as vantagens da sua empresa?
A:Inventário adequado e garantia de abastecimento para a subsequente renovação do abastecimento, flexível, de acordo com as diferentes necessidades dos clientes, proporcionando diferentes soluções.

5Posso enviar amostras? Relata-me junto com o preço?
A: Você pode enviar amostras, as amostras estão sujeitas a grande orgulho, e o frete precisa ser suportado por você.

6Como é que a sua empresa lida com o problema da qualidade?
A: Nossa empresa tem feito esta indústria por quase 10 anos. Ela já teve uma certa reputação.Pode ter a certeza de que vai fazer as coisas de acordo com o contrato e nunca vai deixar que você tenha qualquer depois das preocupações, a nossa equipa de serviço ficará feliz em servi-lo.

7 Wchapéu aBoA qualidade?
A: 100% original com embalagem nova. testaremos cada item antes de enviá-lo para garantir que cada item seja de boa qualidade.
8 HHá muitos meses de garantia?
A: Garantia de qualidade de 1 ano
9Como lidar com produtos de qualidade inferior?
R: As mercadorias podem ser enviadas por correio com o nosso encargo de taxa postal para quaisquer produtos de má qualidade dentro do tempo de garantia.
