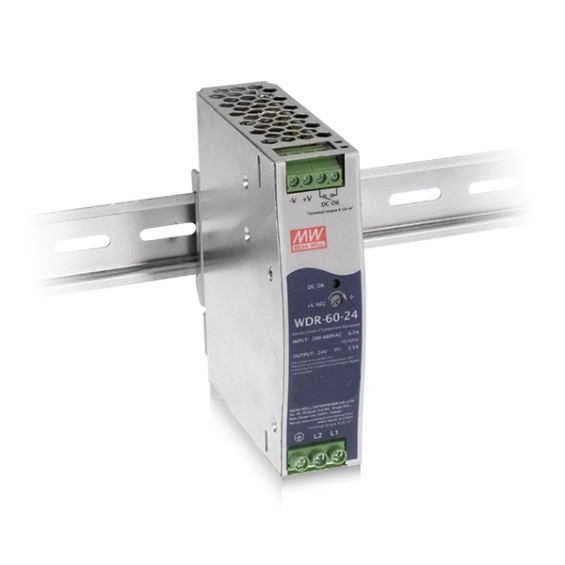

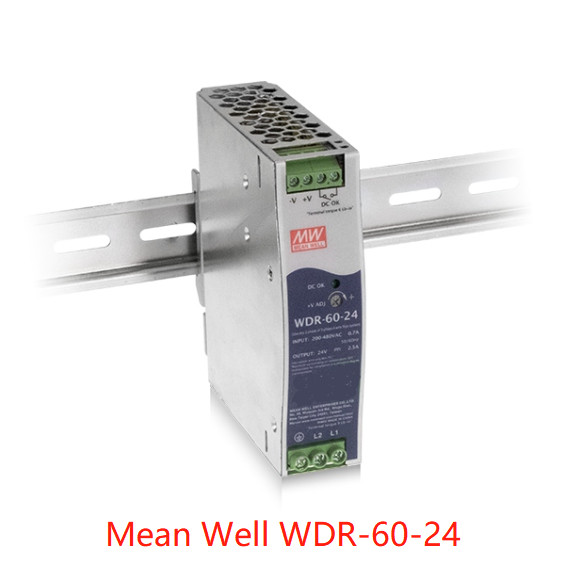

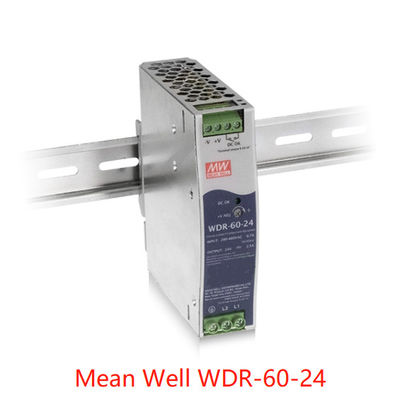

| MODELO |
WDR-60-5 |
WDR-60-12 |
WDR-60-24 |
WDR-60-48 |
|
SAÍDA
|
TENSÃO DE C.C. |
5V |
12V |
24V |
48V |
| CORRENTE AVALIADO |
10A |
5A |
2.5A |
1.25A |
| ESCALA ATUAL |
0 ~ 10A |
0 ~ 5A |
0 ~ 2.5A |
0 ~ 1.25A |
| PODER AVALIADO |
50W |
60W |
60W |
60W |
| ONDINHA & RUÍDO (máximo) Note.2 |
100mVp-p |
120mVp-p |
150mVp-p |
200mVp-p |
| TENSÃO AJUSTÁVEL ESCALA |
5 ~ 6V |
12 ~ 15V |
24 ~ 29V |
48 ~ 57V |
| TOLERÂNCIA Note.3 da TENSÃO |
±2% |
±1.5% |
±1.0% |
±1.0% |
| LINHA REGULAMENTO |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| REGULAMENTO DA CARGA |
±1.5% |
±0.5% |
±0.5% |
±0.5% |
| A INSTALAÇÃO, ELEVAÇÃO, SUSTENTA O TEMPO |
1000ms, 70ms, 20ms/400Vac 2000ms, 70ms, 10ms/230Vac na carga máxima |
|
ENTRADA
|
ESCALA Note.4 da TENSÃO |
180 ~ 550Vac ou 254 ~ 780Vdc |
| ESCALA DE FREQUÊNCIA |
47 ~ 63Hz |
| EFICIÊNCIA (tipo.) |
83,5%/400Vac |
86,5%/400Vac |
89%/400Vac |
90,5%/400Vac |
| CORRENTE DA C.A. |
0.4A/400Vac 0.7A/230Vac |
| CORRENTE do INRUSH (máximo) |
COMEÇO FRIO 50A /400Vac 30A/230Vac |
| CORRENTE DO ESCAPAMENTO |
<2ma>
|
|
PROTEÇÃO
|
SOBRECARGA |
105 ~ 135% avaliou potência de saída |
|
Modo do soluço quando tensão da saída <50>
A limitação atual constante dentro da tensão da saída avaliado de 50% ~100%, recupera automaticamente depois que a condição de falha é removida
|
| TENSÃO EXCEDENTE |
6,2 ~ 7.2V |
16 ~ 18V |
31 ~ 37V |
58 ~ 60.5V |
| Tipo da proteção: Tensão interrompida do/p, re-poder recuperar sobre |
| TEMPERATURA EXCEDENTE |
Tipo da proteção: Tensão interrompida do/p, re-poder recuperar sobre |
| FUNÇÃO |
SINAL APROVADO DA C.C. |
Avaliação do contato de relé (máximo): 30V/1A resistive |
|
AMBIENTE
|
TEMPERATURA DE TRABALHO. |
-30 ~ +85℃ (refira “Derating a curva”) |
| UMIDADE DE TRABALHO |
20 ~ não-condensação do RH de 90% |
| TEMPERATURA DO ARMAZENAMENTO. |
-40 ~ +85℃ |
| Temperatura. COEFICIENTE |
±0.03%/℃ (0 ~ 60℃) |
| VIBRAÇÃO |
Componente: 10 ~ 500Hz, 2G 10min. /1cycle, 60min. cada ao longo de X, Y, machados de Z; Montando o grampo: Conformidade a IEC60068-2-6 |
| ALTURA de FUNCIONAMENTO Note.5 |
2000 medidores |
| CATEGORIA EXCEDENTE DA TENSÃO |
Ⅲ; De acordo com EN61558, EN50178, EN60664-1, EN62477-1, EN60204-1; altura até 2000 medidores |
|
SEGURANÇA & COMPATIBILIDADE ELETRÓNICA
(Nota 7)
|
STANDARD DE SEGURANÇA |
UL61010, BS EN/EN61558-2-16, AS/NZS 62368,1, EAC TP TC 004 aprovou; o projeto refere GL e BS EN/EN60204-1 (pelo pedido) |
| SUPORTE A TENSÃO |
I/P-O/P: 4.7KVAC I/P-FG: 2.5KVAC O/P-FG: APROVAÇÃO DE 0.5KVAC O/P-DC: 0.5KVAC |
| RESISTÊNCIA DO ISOLAMENTO |
I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/RH de 500VDC/25℃/70% |
|
EMISSÃO DA COMPATIBILIDADE ELETRÓNICA
|
Parâmetro |
Padrão |
Nível/nota do teste |
| Conduzido |
BS EN/EN55032 (CISPR32) |
Classe B |
| Irradiado |
BS EN/EN55032 (CISPR32) |
Classe B |
| Corrente do harmônico |
BS EN/EN61000-3-2 |
Classe A |
| Cintilação da tensão |
BS EN/EN61000-3-3 |
------- |
|
IMUNIDADE DA COMPATIBILIDADE ELETRÓNICA
|
BS EN/EN55024, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 |
| Parâmetro |
Padrão |
Nível /Note do teste |
| ESD |
BS EN/EN61000-4-2 |
Nível 3, ar 8KV; Nível 2, 4KV contato, critérios de A |
| Susceptibilidade irradiada |
BS EN/EN61000-4-3 |
Nível 3, 10V/m, critérios de A |
| Explosões de EFT |
BS EN/EN61000-4-4 |
Nível 3, 2KV/5KHz, critérios de A |
| Impulso |
BS EN/EN61000-4-5 |
Nível 4, 2KV/Line-Line, 4KV/Line-Earth, critérios de A |
| Conduzido |
BS EN/EN61000-4-6 |
Nível 3, 10V, critérios de A |
| Campo magnético |
BS EN/EN61000-4-8 |
Nível 4, 30A/m, critérios de A |
| Mergulhos e interrupções da tensão |
BS EN/EN61000-4-11 |
mergulho de >95% 0,5 períodos, mergulho de 30% 25 períodos,
interrupções de >95% 250 períodos
|
|
OUTRO
|
MTBF |
1900.1K horas Telcordia mínimo SR-332 (Bellcore); 313.7K horas MIL-HDBK-217F mínimo (25℃) |
| DIMENSÃO |
32*125.2*102mm (W*H*D) |
| EMBALAGEM |
0.45Kg; 28pcs/13.6Kg/1.24CUFT |
