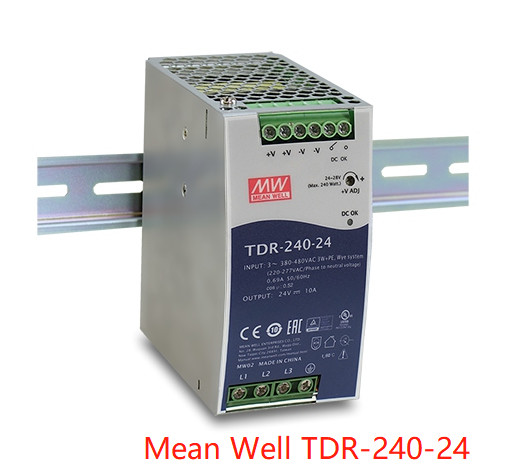

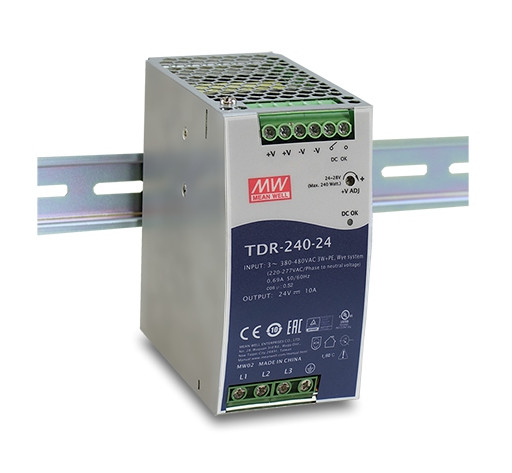

| Modelo |
TDR-240-24 |
TDR-240-48 |
|
OUTPUT
|
VOLTAGEM CC |
24 V |
48 V |
| CURRente nominal |
10A |
5A |
| Intervalo actual |
0 ~ 10A |
0 ~ 5A |
| Potência nominal |
240 W |
240 W |
| A prova de que o produto não é de origem animal deve ser efectuada em conformidade com o anexo I, parte B, do Regulamento (CE) n.o 1069/2009.Observação.2 |
100 mVp-p |
120 mVp-p |
| VALTAGEM ADJ. Intervalo |
24 ~ 28V |
48 ~ 55V |
| Tolerância à tensãoObservação.3 |
±1,0% |
±1,0% |
| REGULAMENTO DE LINHA |
± 0,5% |
± 0,5% |
| REGULAMENTO DA CARGA |
±1,0% |
±1,0% |
| SETUP, RISE tempo |
2000ms, 60ms/400VAC 1500ms, 60ms/500VAC a carga total |
| TEMPO DE SEGUIMENTO (tipo) |
20 ms / 400VAC 40 ms / 500VAC a carga total |
|
INPUT
|
VoltagemDistancia Observação.4 |
Trifásico 340 ~ 550VAC (operação de dupla fase possível na ligação L1, L3, FG ou L2, L3, FG) ou 480 ~ 780VDC |
| Intervalo de frequência |
47 ~ 63 Hz |
| Fator de potência (tipo) |
PF ¥0.53/400VAC PF ¥0.52/500VAC a carga total |
| Eficiência (tipo) |
92% |
92% |
| CURRENTE AC (tipo) |
0.69A/400VAC 0,6A/500VAC |
| CURRÊNCIA de entrada (tipo) |
Iniciação a Frio 50A |
| Corrente de fuga |
< 2mA / 530VAC |
|
Protecção
|
Sobrecarga |
105 ~ 130% da potência de saída nominal |
| Tipo de proteção: limitação de corrente constante, a unidade falha após 3 segundos. |
| Supervoltagem |
30 ~ 36 V |
56 ~ 65V |
| Tipo de proteção: modo de soluço, recupera-se automaticamente após a eliminação da condição de falha. |
| Excesso de temperatura |
Desligue a tensão O/P, recupera-se automaticamente após a temperatura cair |
| Função |
DC Está bem. A sério. Contacto Classificações (máximo) |
Carga de resistência 60VDC/0,3A, 30VDC/1A, 30VAC/0,5A |
|
Ambiente
|
TrabalhoTemporário. Observação.5 |
-30 ~ +70°C (consulte a "Curva de Deratamento") |
| HUMIDIDADE de trabalho |
20 ~ 95% RH não condensante |
| TEMPO DE ARMESTRAÇÃO, Umidade |
-40 ~ +85°C, 10 ~ 95% RH não condensante |
| TEMPO. COEFICIENTE |
± 0,05%/°C (0 ~ 60°C) |
| VIBRAÇÃO |
Componente:10 ~ 500Hz, 2G 10min./1ciclo, 60min. cada ao longo dos eixos X, Y e Z; Instalação: Conformidade com a IEC60068-2-6 |
| Altitude de operaçãoObservação.6 |
5000 metros |
| Categoria de sobrevoltagem |
Ⅲ; de acordo com a EN61558, EN50178, EN60664-1, EN62477-1, EN60204-1; altitude até 2000 metros |
|
Segurança e EMC
(Nota 7)
|
Normas de Segurança |
UL61010-1, UL61010-2-201, BS EN/EN61558-1, BS EN/EN61558-2-16, AS/NZS 62368.1, EAC TP TC 004 homologado |
| VOLTAGEM CONSTANTÁRIA |
I/P-O/P:4.87KVAC I/P-FG:2.4KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC |
| Resistência ao isolamento |
I/P-O/P, I/P-FG, O/P-FG:> 100M Ohms / 500VDC / 25°C/ 70% RH |
|
Emissão de CEM
|
Parâmetro |
Padrão |
Nível de ensaio / Nota |
| Condução |
BS EN/EN55032 ((CISPR32)/BS EN/EN61204-3 |
Classe B |
| Radiados |
BS EN/EN55032 ((CISPR32)/BS EN/EN61204-3 |
Classe B |
| Corrente Harmônica |
BS EN/EN61000-3-2 |
Classe A |
| Flexor de tensão |
BS EN/EN61000-3-3 |
- Não. |
|
Imunidade EMC
|
BS EN/EN55024, BS EN/EN61204-3 |
| Parâmetro |
Padrão |
Nível de ensaio / Nota |
| ESD |
BS EN/EN61000-4-2 |
Nível 4, ar de 15 KV; nível 4, contacto de 8 KV |
| Campo irradiado |
BS EN/EN61000-4-3 |
Nível 3 |
| EFT / Explosão |
BS EN/EN61000-4-4 |
Nível 3 |
| Aumentar |
BS EN/EN61000-4-5 |
Nível 4, 2KV/Línea-Línea, Nível 4, 4KV/Línea-Terra |
| Condução |
BS EN/EN61000-4-6 |
Nível 3 |
| Campo magnético |
BS EN/EN61000-4-8 |
Nível 4 |
| Baixos de tensão e interrupções |
BS EN/EN61000-4-11 |
> 95% de descida 0,5 períodos, 30% de descida 25
Períodos > 95% de interrupções 250 períodos
|
|
Outros
|
MTBF |
1534.9K hrs min. Telcordia SR-332 ((Bellcore); 215.6K hrs min. MIL-HDBK-217F (25°C) |
| DIMENSÃO |
63*125,2*113,5 mm (W*H*D) |
| Embalagem |
1kg; 12pcs/13Kg/1.22CUFT |
