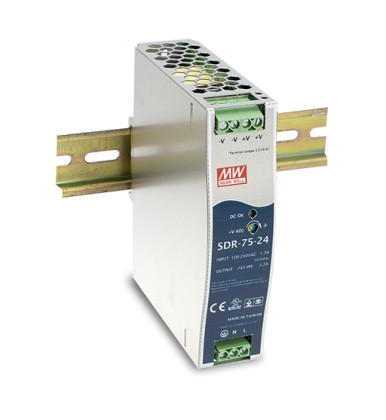

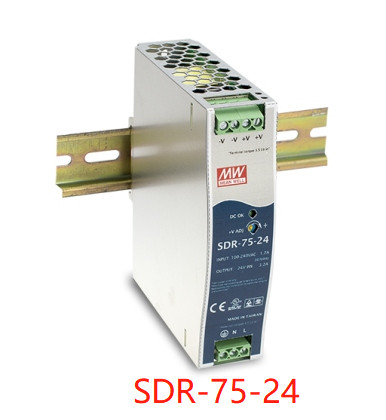

Fonte de Alimentação Industrial DIN Rail de Saída Única 75W da Marca Mean Well, série SDR-75
Fonte de Alimentação Industrial DIN Rail de Saída Única 75W da Marca Mean Well, série SDR-75
Características:
Caixa metálica, tamanho fino
Entrada de gama completa (apenas 230VAC para SDR-960)
94% de alta eficiência e funções completas
Função PFC ativa incorporada (exceto SDR-75)
Montagem em calha industrial TS-35 / 7.5 ou 15
Contato de relé DC OK incorporado (exceto SDR-75)
Capacidade de carga de pico de 130%~150% por modelos
Função de partilha de corrente (SDR-480P/960)
Técnico
| MODELO |
SDR-75-12 |
SDR-75-24 |
SDR-75-48 |
|
SAÍDA
|
TENSÃO DC |
12V |
24V |
48V |
| CORRENTE NOMINAL |
6.3A |
3.2A |
1.6A |
| GAMA DE CORRENTE |
0 ~ 6.3A |
0 ~ 3.2A |
0 ~ 1.6A |
| POTÊNCIA NOMINAL |
75.6W |
76.8W |
76.8W |
| CORRENTE DE PICO |
9.375A |
4.69A |
2.34A |
| POTÊNCIA DE PICO Nota.6 |
112.5W (3 seg.) |
| ONDULAÇÃO E RUÍDO (máx.) Nota.2 |
100mVp-p |
100mVp-p |
120mVp-p |
| GAMA DE AJUSTE DE TENSÃO |
12 ~ 14V |
24 ~ 28V |
48 ~ 55V |
| TOLERÂNCIA DE TENSÃO Nota.3 |
±1.0% |
±1.0% |
±1.0% |
| REGULAÇÃO DE LINHA |
±0.5% |
±0.5% |
±0.5% |
| REGULAÇÃO DE CARGA |
±1.0% |
±1.0% |
±1.0% |
| TEMPO DE CONFIGURAÇÃO, SUBIDA |
1500ms, 60ms/230VAC 3000ms, 60ms/115VAC a plena carga |
| TEMPO DE MANUTENÇÃO (Típ.) |
80ms/230VAC 20ms/115VAC a plena carga |
|
ENTRADA
|
TENSÃO GAMA Nota.7 |
88 ~ 264VAC 124 ~ 370VDC [Operação de entrada DC possível conectando AC/L(+),AC/N(-)] |
| GAMA DE FREQUÊNCIA |
47 ~ 63Hz |
| EFICIÊNCIA (Típ.) |
88.5% |
89% |
90% |
| CORRENTE AC (Típ.) |
1.4A/115VAC 0.85A/230VAC |
| CORRENTE DE IRRUPÇÃO (Típ.) |
30A/115VAC 50A/230VAC |
| CORRENTE DE FUGA |
<1mA >
|
|
PROTEÇÃO
|
SOBRECARGA |
Normalmente funciona dentro de 110 ~ 150% da potência de saída nominal por mais de 3 segundos e, em seguida, desliga a tensão de saída, religando para recuperar |
| 150 ~ 170% da potência nominal, limitação de corrente constante com recuperação automática em 3 segundos e, em seguida, desliga a tensão de saída após 3 segundos, religando para recuperar |
| SOBRE TENSÃO |
14 ~ 17V |
29 ~ 33V |
56 ~ 65V |
| Tipo de proteção: Desliga a tensão de saída, religa para recuperar |
| SOBRE TEMPERATURA |
100℃±10℃ (RTH2) detecção no principal do transistor de potência |
| Tipo de proteção: Desliga a tensão de saída, religa para recuperar após a temperatura baixar |
|
AMBIENTE
|
TEMP. DE TRABALHO |
-30 ~ +70℃ (Consulte a "Curva de Redução") |
| HUMIDADE DE TRABALHO |
20 ~ 95% RH sem condensação |
| TEMP. DE ARMAZENAMENTO, HUMIDADE |
-40 ~ +85℃, 10 ~ 95% RH |
| COEFICIENTE DE TEMPERATURA |
±0.03%/℃ (0 ~ 60℃) |
| VIBRAÇÃO |
Componente: 10 ~ 500Hz, 2G 10min./1ciclo, 60min. cada ao longo dos eixos X, Y, Z; Montagem: Conformidade com IEC60068-2-6 |
|
SEGURANÇA E EMC
(Nota 4)
|
NORMAS DE SEGURANÇA |
UL508, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004 aprovado, design referir a GL ;(cumpre BS EN/EN60204-1) |
| TENSÃO DE RESISTÊNCIA |
E/S-S/S:3KVAC E/S-FG:2KVAC S/S-FG:0.5KVAC |
| RESISTÊNCIA DE ISOLAMENTO |
E/S-S/S, E/S-FG, S/S-FG:>100M Ohms / 500VDC / 25℃/ 70% RH |
| EMISSÃO EMC |
Conformidade com BS EN/EN55032 (CISPR32). BS EN/EN61204-3 Classe B, BS EN/EN61000-3-2,-3, EAC TP TC 020 |
| IMUNIDADE EMC |
Conformidade com BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2),
BS EN/EN61204-3, nível de indústria pesada, EAC TP TC 020, SEMI F47 aprovado
|
|
OUTROS
|
MTBF |
2670.8K hrs min. Telcordia SR-332 (Bellcore) ; 479.8K hrs min. MIL-HDBK-217F (25℃) |
| DIMENSÃO |
32*125.2*102mm (L*A*P) |
| EMBALAGEM |
0.51Kg; 28pcs/15.3Kg/1.22CUFT |
