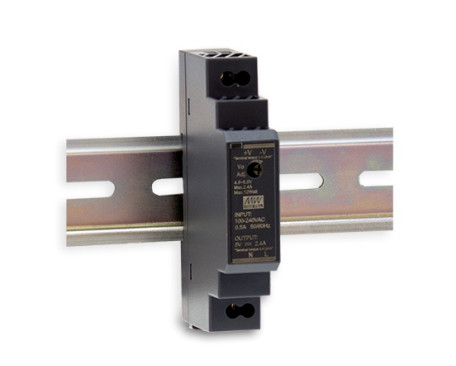

Série Mean Well HDR HDR-15 HDR-30 HDR-60 HDR-100
Carregador de invólucro metálico tipo portátil Mean WellNPB-120-12 NPB-120-24 NPB-120-48
Modelo
Novos modelos:
NPB-120 / NPB-240 / NPB-360
Modelos antigos:
PA-120 / PB-120
Características :
Carregador de ampla faixa de tensão altamente confiável do tipo padrão
Invólucro metálico para melhor dissipação de calor, resultando em menor temperatura de contato
Ajuste fácil e flexível:
• Tensão de carregamento ajustável através do painel frontal (10,5~15,2V, 21~30,4V, 42~60,8V)
• Corrente de carregamento ajustável através do painel (50~100% da corrente nominal)
• 2 ou 3 estágios selecionáveis por DIP S.W. no painel frontal
Proteções: Curto-circuito, sobretensão, sobretemperatura, polaridade reversa da bateria
Conforme as certificações duplas UL/EN62368-1 e IEC60335-1/2-29
Várias tomadas de saída CC selecionáveis: Anderson, bloco de terminais e pino de alimentação de 4 pinos
Técnico
| MODELO |
HDR-15-5 |
HDR-15-12 |
HDR-15-15 |
HDR-15-24 |
HDR-15-48 |
|
SAÍDA
|
TENSÃO CC |
5V |
12V |
15V |
24V |
48V |
| CORRENTE NOMINAL |
2.4A |
1.25A |
1A |
0.63A |
0.32A |
| FAIXA DE CORRENTE |
0 ~ 2.4A |
0 ~ 1.25A |
0 ~ 1A |
0 ~ 0.63A |
0 ~ 0.32A |
| POTÊNCIA NOMINAL |
12W |
15W |
15W |
15.2W |
15.4W |
| ONDULAÇÃO E RUÍDO (máx.) Nota.2 |
80mVp-p |
120mVp-p |
120mVp-p |
150mVp-p |
240mVp-p |
| FAIXA DE AJUSTE DE TENSÃO |
4.5 ~ 5.5V |
10.8 ~ 13.8V |
13.5 ~ 18V |
21.6 ~ 29V |
43.2 ~ 55.2V |
| TOLERÂNCIA DE TENSÃO Nota.3 |
±2.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| REGULAÇÃO DE LINHA |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| REGULAÇÃO DE CARGA |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| TEMPO DE CONFIGURAÇÃO, SUBIDA |
2000ms, 80ms/230VAC 2000ms, 80ms/115VAC com carga total |
| TEMPO DE MANUTENÇÃO (Típ.) |
30ms/230VAC 12ms/115VAC com carga total |
|
ENTRADA
|
FAIXA DE TENSÃO |
85 ~ 264VAC (277VAC operacional ) 120 ~ 370VDC (390VDC operacional ) |
| FAIXA DE FREQUÊNCIA |
47 ~ 63Hz |
| EFICIÊNCIA (Típ.) |
80% |
85% |
85.5% |
86% |
87% |
| CORRENTE AC (Típ.) |
0.5A/115VAC 0.25A/230VAC |
| CORRENTE DE IRRUPÇÃO (Típ.) |
PARTIDA A FRIO 25A/115VAC 45A/230VAC |
|
PROTEÇÃO
|
SOBRECARGA
|
110 ~ 145% da potência de saída nominal |
|
Modo solavanco quando a tensão de saída <50%, recupera automaticamente após a remoção da condição de falha
Limitação de corrente constante dentro de 50% ~ 100% da tensão de saída nominal, recupera automaticamente após a remoção da condição de falha
|
| SOBRETENSÃO |
5.75 ~ 6.75V |
14.2 ~ 16.2V |
18.8 ~ 22.5V |
30 ~ 36V |
56.5 ~ 64.8V |
| Tipo de proteção: Desliga a tensão de saída, fixação por diodo zener |
|
AMBIENTE
|
TEMP. DE TRABALHO |
-30 ~ +70℃ (Consulte a "Curva de redução") |
| UMIDADE DE TRABALHO |
20 ~ 90% UR sem condensação |
| TEMP. DE ARMAZENAMENTO, UMIDADE |
-40 ~ +85℃, 10 ~ 95% UR sem condensação |
| COEFICIENTE DE TEMPERATURA |
±0.03%/℃ (0 ~ 50℃) UR sem condensação |
| VIBRAÇÃO |
10 ~ 500Hz, 2G 10min./1ciclo, período de 60min. cada ao longo dos eixos X, Y, Z; Montagem: Conformidade com IEC60068-2-6 |
| ALTITUDE DE OPERAÇÃO |
2000 metros |
| CATEGORIA DE SOBRETENSÃO |
Ⅲ; De acordo com EN61558, EN50178,EN60664-1, EN62477-1; altitude de até 2000 metros |
|
SEGURANÇA E EMC
(Nota 4)
|
NORMAS DE SEGURANÇA |
UL62368-1, UL508, TUV BS EN/EN61558-2-16, BS EN/EN61558-1, IEC62368-1, EAC TP TC 004, BSMI CNS14336-1 aprovado;
Design de referência para TUV BS EN/EN62368-1
|
| TENSÃO DE RESISTÊNCIA |
E/S-E/S:4KVAC |
| RESISTÊNCIA DE ISOLAMENTO |
E/S-E/S:100M Ohms / 500VDC / 25℃/ 70% UR |
|
EMISSÃO EMC
|
Parâmetro |
Padrão |
Nível de teste / Nota |
| Conduzida |
BS EN/EN55032(CISPR32), CNS13438 |
Classe B |
| Radiada |
BS EN/EN55032(CISPR32), CNS13438 |
Classe B |
| Corrente Harmônica |
BS EN/EN61000-3-2 |
Classe A |
| Flicker de Tensão |
BS EN/EN61000-3-3 |
------- |
|
IMUNIDADE EMC
|
BS EN/EN55024, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 |
| Parâmetro |
Padrão |
Nível de teste /Nota |
| ESD |
BS EN/EN61000-4-2 |
Nível 3, 8KV ar; Nível 2, 4KV contato, critério A |
| Suscetibilidade Radiada |
BS EN/EN61000-4-3 |
Nível 3, critério A |
| EFT/Burest |
BS EN/EN61000-4-4 |
Nível 3, critério A |
| Surtos |
BS EN/EN61000-4-5 |
Nível 4,2KV/L-N, critério A |
| Conduzida |
BS EN/EN61000-4-6 |
Nível 3, critério A |
| Campo Magnético |
BS EN/EN61000-4-8 |
Nível 4, critério A |
| Quedas e interrupções de tensão |
BS EN/EN61000-4-11 |
＞95% queda 0,5 períodos, 30% queda 25 períodos,
＞95% interrupções 250 períodos
|
|
OUTROS
|
MTBF |
3724.3K hrs min. Telcordia SR-332 (Bellcore) ; 1166.1K hrs min. MIL-HDBK-217F (25℃) |
| DIMENSÃO |
17.5*90*54.5mm (L*A*P) |
| EMBALAGEM |
78g;160pcs/13.5Kg/1.14CUFT |
