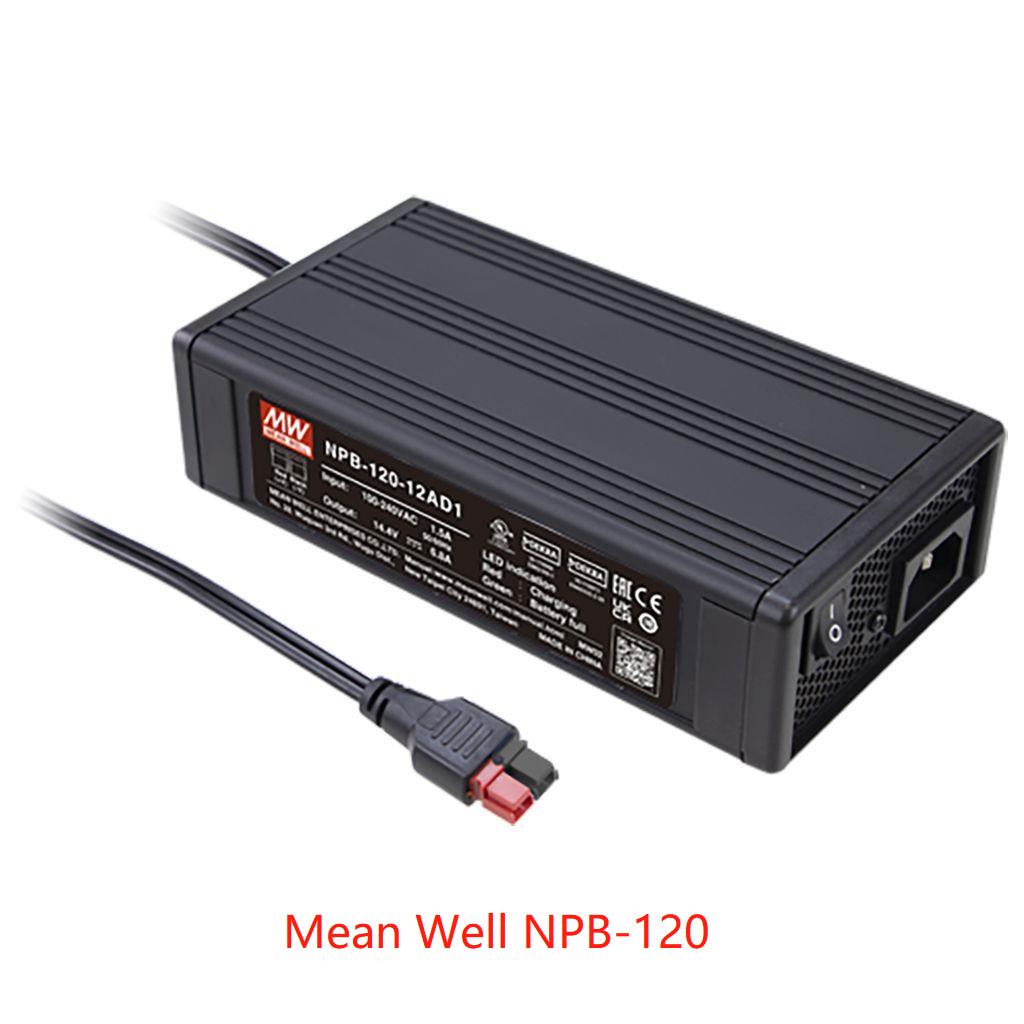

| MODELO |
NPB-120-12 |
NPB-120-24 |
NPB-120-48 |
| =XLR, AD1, TB |
|
SAÍDA
|
IMPULSIONE A TENSÃO de CARGA (Vboost) (o defeito) |
14.4V |
28.8V |
57.6V |
| TENSÃO de CARGA do FLUTUADOR (Vfloat) (defeito) |
13.8V |
27.6V |
55.2V |
| ESCALA AJUSTÁVEL DA TENSÃO |
10,5 ~ 15.2V |
21 ~ 30.4V |
42 ~ 60.8V |
| CORRENTE de SAÍDA (tipo.) Note.5 |
6.8A |
4A |
2A |
| ESCALA AJUSTÁVEL ATUAL |
50% ~ 100% |
| MÁXIMO PODER Note.3 |
103.4W |
121.6W |
121.6W |
| CAPACIDADE RECOMENDADA da BATERIA (HORAS) do ampère Note.4 |
20 ~ 90AH |
15 ~ 50AH |
7 ~ 25AH |
|
ENTRADA
|
ESCALA Note.5 da TENSÃO |
90 ~ 264VAC 127 ~ 370VDC |
| ESCALA DE FREQUÊNCIA |
47 ~ 63Hz |
| FATOR de PODER (tipo.) |
PF>0.98/115VAC, PF>0.92/230VAC@12V, PF>0.93/230VAC@24/48V na carga máxima |
|
EFICIÊNCIA (tipo.)
|
XLR |
86,5% |
89% |
90,5% |
| AD1 |
86,5% |
89% |
90,5% |
| TB |
87% |
89,5% |
90,5% |
| CORRENTE da C.A. (tipo.) |
1.5A/115VAC 0.8A/230VAC |
| CORRENTE do INRUSH (tipo.) |
COMEÇO FRIO 55A em 230VAC |
|
PROTEÇÃO
|
PROCURAR UM CAMINHO MAIS CURTO Note.6 |
Tipo da proteção: A limitação atual constante, carregador parada programada após 5 segundo, re-poder recuperar sobre |
| TENSÃO EXCEDENTE |
16 ~ 20V |
32 ~ 40V |
64 ~ 75V |
| Tipo da proteção: Interrompido e trava fora da tensão do/p, re-poder recuperar sobre |
| POLARIDADE REVERSA |
Pelo fusível interno aberto |
| TEMPERATURA EXCEDENTE |
O modo do soluço, recupera automaticamente depois que a temperatura vai para baixo |
| FUNÇÃO |
CURVA DE CARREGAMENTO |
fase 2 ou 3 ajustável pelo MERGULHO S.W |
|
AMBIENTE
|
TEMPERATURA DE TRABALHO. |
-30 ~ +70℃ (refira “Derating a curva”) |
| UMIDADE DE TRABALHO |
20 ~ não-condensação do RH de 95% |
| TEMPERATURA DO ARMAZENAMENTO., UMIDADE |
-40 ~ +85℃, 10 ~ não-condensação do RH de 95% |
| Temperatura. COEFICIENTE |
±0.05%/℃ (0 ~ 45℃) |
| VIBRAÇÃO |
10 ~ 500Hz, 2G 10min. /1cycle, 60min. cada ao longo de X, Y, machados de Z |
|
SEGURANÇA & COMPATIBILIDADE ELETRÓNICA
(Nota 7)
|
STANDARD DE SEGURANÇA |
CB IEC62368-1, IEC60335-1/2-29, Dekra BS EN/EN62368-1, BS EN/EN60335-1/2-29, UL62368-1, AS/NZS60335-1/2-29,
EAC TP TC 004 aprovou
|
| SUPORTE A TENSÃO |
I/P-O/P: 3KVAC I/P-FG: 2KVAC O/P-FG: 0.5KVAC |
| RESISTÊNCIA DO ISOLAMENTO |
I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/RH de 500VDC/25℃/70% |
|
EMISSÃO DA COMPATIBILIDADE ELETRÓNICA
|
Parâmetro |
Padrão |
Nível/nota do teste |
| Conduzido |
BS EN/EN55032 (CISPR32), BS EN/EN55014-1 |
Classe B |
| Irradiado |
BS EN/EN55032 (CISPR32), BS EN/EN55014-1 |
Classe B |
| Corrente do harmônico |
BS EN/EN61000-3-2 |
Classe A |
| Cintilação da tensão |
BS EN/EN61000-3-3 |
----- |
|
IMUNIDADE DA COMPATIBILIDADE ELETRÓNICA
|
BS EN/EN55014-2, BS EN/EN55024, BS EN/EN55035 |
| Parâmetro |
Padrão |
Nível/nota do teste |
| ESD |
BS EN/EN61000-4-2 |
Nível 3, ar 8KV; Nível 2, contato 4KV |
| Irradiado |
BS EN/EN61000-4-3 |
Nível 2, 3V/m |
| EFT/explosão |
BS EN/EN61000-4-4 |
Nível 2, 1KV |
| Impulso |
BS EN/EN61000-4-5 |
Nível 2, 1KV/Line-Line, nível 3, 2KV/Line-Earth |
| Conduzido |
BS EN/EN61000-4-6 |
Nível 2, 3Vrms |
| Campo magnético |
BS EN/EN61000-4-8 |
Nível 1, 1A/m |
| Mergulhos e interrupções da tensão |
BS EN/EN61000-4-11 |
>mergulho de 95% 0,5 períodos, mergulho de 30% 25 períodos,
>interrupções de 95% 250 períodos
|
|
OUTRO
|
MTBF |
1895.4K horas Telcordia mínimo TR/SR-332 (Bellcore); 225.8K horas MIL-HDBK-217F mínimo (25℃) |
| DIMENSÃO |
182.7*96*49mm (L*W*H) |
| EMBALAGEM |
1.3Kg; 10pcs/14Kg/1.13CUFT |
|
NOTA
|
1. A alteração para a especificação do carregador pode ser exigida para a especificação diferente da bateria. Contacte por favor o vendedor da bateria e o POÇO MÉDIO para detalhes.
2. Todos os parâmetros mencionados não especialmente são medidos na entrada 230VAC, na carga avaliado e no 25℃ da temperatura ambiental.
3. Refira derating a curva.
4. Esta é a escala sugerida do POÇO MÉDIO. Consulte por favor seu fabricante da bateria para suas sugestões sobre a limitação atual máxima do carregamento.
5. Derating pode ser necessário sob baixas tensões de entrada. Verifique por favor a curva derating para mais detalhes.
6. Este mecanismo da proteção está especificado para o caso procura um caminho mais curto ocorre depois que o carregador é girado sobre.
7. O carregador é considerado um componente que seja instalado em um equipamento final. O equipamento final deve ser reconfirmado que ainda encontra a compatibilidade eletrónica
diretrizes orientadoras. Para a orientação em como executar estes testes da compatibilidade eletrónica, refira por favor do “testes IEM de fontes de alimentação componentes.”
(como disponível em http://www.meanwell.com)
Negação da responsabilidade de produto do ※: Para a informações detalhadas, refira por favor https:// www.meanwell.com/serviceDisclaimer.aspx
|
