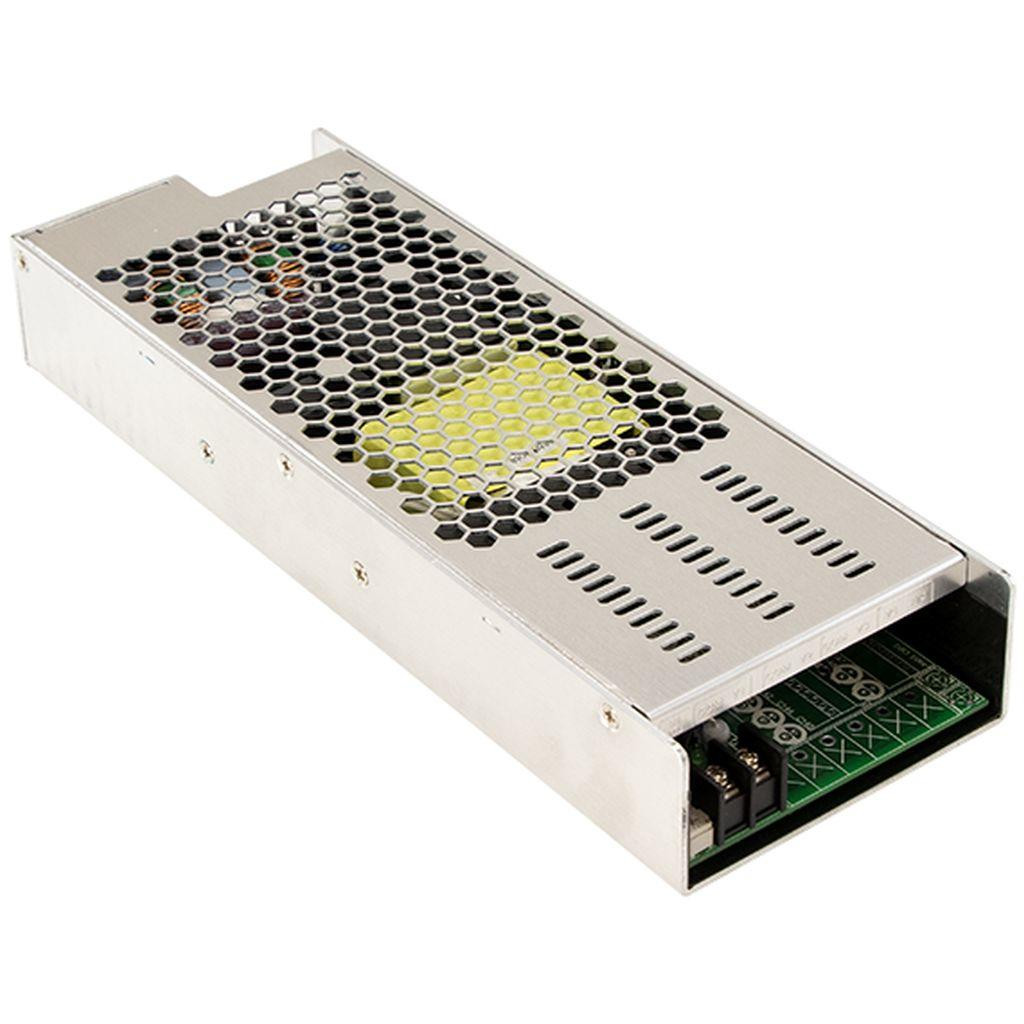

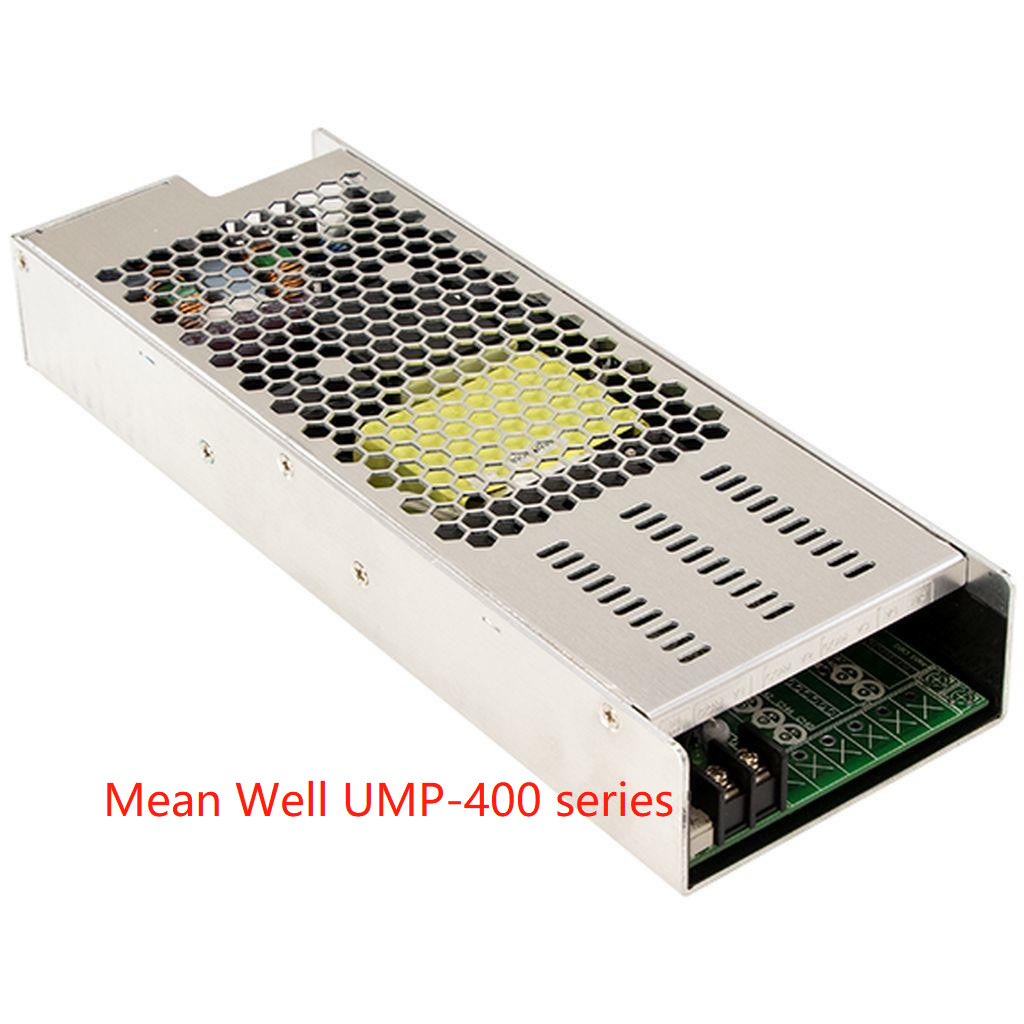

| MODELO |
UMP-400-24 |
UMP-400-48 |
|
SAÍDA ÚNICA
(Modelo padrão)
|
TENSÃO DC |
24V |
48V |
| CORRENTE NOMINAL |
16,7A |
8,3A |
| POTÊNCIA DE SAÍDA NOMINAL |
400W máx. |
| FAIXA DE AJUSTE DE TENSÃO |
22,8 ~ 25,2V |
45,6 ~ 50,4V |
| RIPPLE & RUÍDO (máx.)Nota.2 |
240mVp-p |
360mVp-p |
| TOLERÂNCIA DE TENSÃONota.3 |
±1,0% |
±1,0% |
| REGULAÇÃO DE LINHA |
±0,5% |
±0,5% |
| REGULAÇÃO DE CARGA |
±1,0% |
±1,0% |
| TEMPO DE CONFIGURAÇÃO, SUBIDA |
1000ms, 50ms/230Vac ; 2000ms, 50ms/115Vac |
| TEMPO DE MANUTENÇÃO (Típ.) |
12ms@230Vac ; 12ms@115Vac |
|
SAÍDA MÚLTIPLA
(Modelo opcional)
|
TENSÃO DC |
Saída CH1 24V ou 48V + módulos DC NID para CH2,3,4 |
| POTÊNCIA TOTAL DE SAÍDA |
A potência de saída CH2,3,4 pode ser flexível dependendo da seleção do NID. A potência combinada em todos os canais não deve exceder 400W |
|
ENTRADA
|
TENSÃOFAIXA Nota.4 |
90 ~ 264VAC 127 ~370VDC |
| FAIXA DE FREQUÊNCIA |
47 ~ 63Hz |
| FATOR DE POTÊNCIA |
FP>0,95/230VAC FP>0,98/115VAC em carga total |
| EFICIÊNCIA (Típ.) Nota.5 |
88,5%, carga total da caixa com cada tipo de módulo na tensão nominal |
| CORRENTE AC |
2,5A/230VAC 4,7A/115VAC |
| CORRENTE DE IRRUPÇÃO |
40A/230VAC 25A/115VAC |
| CORRENTE DE FUGA |
Corrente de fuga à terra<300uA >
|
|
PROTEÇÃO
|
SOBRECARGA |
105 ~ 135% da potência de saída nominal |
| Tipo de proteção CH1: proteção de limitação de corrente constante (se um curto-circuito longo continuar, a ação OTP será acionada), CH2,CH3,CH4: proteção em modo soluço |
| SOBRE TENSÃO |
26,4 ~ 31,2V |
52,8 ~ 62,4V |
| Tipo de proteção: desligar a tensão de saída, ligar novamente para recuperar |
| SOBRE TEMPERATURA |
Desligar a tensão de saída, ligar novamente para recuperar |
|
AMBIENTE
|
TEMP. DE TRABALHO |
-30 ~ +70℃ (Consulte a "Curva de Redução") |
| UMIDADE DE TRABALHO |
20 ~ 90% UR sem condensação |
| TEMP. DE ARMAZENAMENTO |
-40 ~ +85℃ |
| COEFICIENTE DE TEMPERATURA |
±0,03%/℃ (0 ~ 50℃) |
| VIBRAÇÃO |
10~500Hz, 2G 10min./1 ciclo, 60 min. cada ao longo dos eixos X, Y, Z |
| ALTITUDE DE OPERAÇÃONota.6 |
5000 metros /OVCⅢ |
| CATEGORIA DE SOBRETENSÃO |
Ⅲ; De acordo com IEC62368-1; altitude de até 2000 metros |
|
SEGURANÇA E EMC
(Nota 7)
|
NORMAS DE SEGURANÇA |
EAC TP TC 004; UL62368-1, selo Dekra BS EN/EN62368-1 aprovado; Design referir-se a ANSI/AAMI ES60601-1, TUV BS EN/EN60601-1, IEC 60601-1 (3ª edição) |
| NÍVEL DE ISOLAMENTO |
Primário-Secundário: 2x MOPP, Primário-Terra: 1x MOPP |
| TENSÃO DE RESISTÊNCIA |
E/S-S/S: 4KVAC E/S-FG: 2KVAC S/S-FG: 1,5KVAC |
| RESISTÊNCIA DE ISOLAMENTO |
E/S-S/S, E/S-FG, S/S-FG: 100M Ohms / 500VDC / 25℃/ 70% UR |
|
EMISSÃO EMC
|
Parâmetro |
Padrão |
Nível de teste / Nota |
| Conduzida |
BS EN/EN55032 (CISPR32) / Design referir-se a BS EN/EN55011 (CISPR11) |
Classe B |
| Radiada |
BS EN/EN55032 (CISPR32) / Design referir-se a BS EN/EN55011 (CISPR11) |
Classe B |
| Corrente Harmônica |
BS EN/EN61000-3-2 |
Classe A |
| Oscilação de Tensão |
BS EN/EN61000-3-3 |
----- |
|
IMUNIDADE EMC
|
BS EN/EN55035; Design referir-se a BS EN/EN60601-1-2 |
| Parâmetro |
Padrão |
Nível de teste / Nota |
| ESD |
BS EN/EN61000-4-2 |
Nível 4, 8KV ar; Nível 4, 4KV contato |
| Campo RF |
BS EN/EN61000-4-3 |
Nível 3, 3V/m |
| EFT/ Burst |
BS EN/EN61000-4-4 |
Nível 3, 1KV |
| Surtos |
BS EN/EN61000-4-5 |
Nível 4, 2KV/Linha-FG; 1KV/Linha-Linha |
| Conduzida |
BS EN/EN61000-4-6 |
Nível 2, 3V |
| Campo Magnético |
BS EN/EN61000-4-8 |
Nível 1, 1A/m |
| Quedas e Interrupções de Tensão |
BS EN/EN61000-4-11 |
100% queda 1 período, 30% queda 25 períodos,
100% interrupções 250 períodos
|
|
OUTROS
|
MTBF |
1428,4K hrs min. Telcordia SR-332 (Bellcore) ; 187,3K hrs min. MIL-HDBK-217F (25℃) |
| DIMENSÃO |
250*89*37mm (C*L*A) |
| EMBALAGEM |
0,88Kg; 14pcs/13Kg/0,89CUFT |
|
NOTA
|
1. Todos os parâmetros NÃO mencionados especificamente são medidos com entrada de 230VAC, carga nominal e 25℃ de temperatura ambiente.
2. Ripple e ruído são medidos a 20MHz de largura de banda usando um par de fios trançados de 12" terminado com um capacitor paralelo de 0,1μf e 47μf.
3. Tolerância: inclui tolerância de configuração, regulação de linha e regulação de carga.
4. A redução de potência pode ser necessária sob baixas tensões de entrada. Por favor, verifique a curva de redução para mais detalhes.
5. A eficiência muda instalando diferentes módulos de saída.
6. A redução da temperatura ambiente de 3,5℃/1000m com modelos sem ventoinha e de 5℃/1000m com modelos com ventoinha para altitude de operação superior a 2000m (6500 pés).
7. A fonte de alimentação é considerada um componente que será instalado em um equipamento final. Todos os testes EMC foram executados por
montando a unidade em uma placa de metal de 450mm*450mm com 3mm de espessura. O equipamento final deve ser reconfirmado para que ainda atenda
às diretivas EMC. Para obter orientação sobre como realizar esses testes EMC, consulte “Teste EMI de fontes de alimentação de componentes.”
(conforme disponível em http://www.meanwell.com)
Isenção de Responsabilidade sobre a Responsabilidade do Produto: Para obter informações detalhadas, consulte https://www.meanwell.com/serviceDisclaimer.aspx
|
