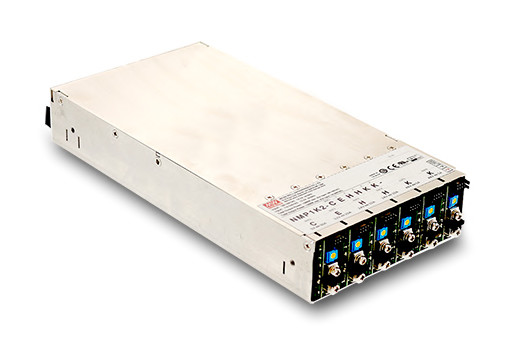

Modulo de retificador Meanwell NMP650 NMP1K2 NMS-240-5/12/24/48 NMS-240-24 650W 1200W Fornecimento de energia
Módulo rectificador de poço médio NMP650 NMP1K2 Módulo rectificador de 650 W
Potência:
650W/1200W
Características:
Autorizações de segurança de equipamento médico (2x MOPP)
Adequado para aplicações BF com a devida consideração do sistema (corrente de toque < 100uA/264VAC)
1U baixo perfil
Função paralela integrada / saída programável / activação global / local remoto ON-OFF / saída DC auxiliar / alarme de sobre temperatura / DC OK
Refrigeração por ventilador controlado termostaticamente com função de alarme do ventilador
Garantia de 5 anos
Modelo
NMP650 NMP1K2
Técnico
| Modelo |
NMP650 (4 ranhuras) |
NMP1K2 (6 ranhuras) |
|
INPUT
|
Voltagem Distancia Observação.6 |
90 ~ 264VAC 120 ~ 370VDC |
| Intervalo de frequência |
47 ~ 63 Hz |
| Fator de potência |
PF>0,95/230VAC PF>0,98/115VAC a carga total |
|
Eficiência (tipo) Observação.4
|
91%, carga total da caixa com módulo H / K a apenas 24V / 48V nominais |
900,5% de carga total com módulo H / K a apenas 24V / 48V nominais |
| 880,5% de carga total de cada tipo de módulo à tensão nominal |
| CURRÊNCIA AC |
3.5A/230VAC 7.5A/115VAC |
6.7A/230VAC 13.5A/115VAC |
| Corrente de entrada |
40A/230VAC 25A/115VAC |
40A/230VAC 25A/115VAC |
| Corrente de fuga |
Corrente de fuga de terra < 400uA / 264VAC, corrente de toque < 100uA / 264VAC |
| OUTPUT |
Potência total de saída |
650W no máximo. |
1200W no máximo. |
| Protecção |
Excesso de temperatura |
Desligue a tensão O/P, recupera-se automaticamente após a temperatura cair |
|
Função
|
Controle remoto |
RC+/RC-: Curto, Alimentação ACTIVA RC+/RC-: Aberto, Alimentação ACTIVA |
| SIGNAL DE ALARME |
Saída de sinal TTL para alarme de sobre-temperatura. |
| PODER Auxiliar ((AUX) |
5V @ 1,5A; tolerância ±10%; ondulação: 50mVp-p (máximo) |
5V @ 2A; tolerância ± 10%; ondulação: 50mVp-p ((max.) |
|
Ambiente
|
Tempo de trabalho. |
-30 ~ + 70°C (derate a 50°C, ver " Curva de Derate ") |
| HUMIDIDADE de trabalho |
20 ~ 90% RH não condensante |
| TEMPO DE ARMESTRAÇÃO, Umidade |
-40 ~ +85°C, 10 ~ 95% RH não condensante |
| TEMPO. COEFICIENTE |
± 0,03%/°C (0 ~ 50°C) |
| VIBRAÇÃO |
10~500 Hz, 2G 10 min. / 1 ciclo, 60 min. cada um ao longo dos eixos X, Y, Z. |
|
Segurança e EMC
(Nota 5)
|
Normas de Segurança
|
ANSI/AAMI ES60601-1, Edição 3.1, UL62368-1; TUV BS EN/EN60601-1, Edição 3.1, TUV BS EN/EN62368-1; IEC 60601-1, Edição 3.1, IEC 62368-1, IEC60950-1; EAC TP TC 004 aprovado |
| Nível de isolamento |
Primário-Secundário: 2x MOPP, Primário-Terra: 1x MOPP |
| VOLTAGEM CONSTANTÁRIA |
I/P-O/P: 4KVAC I/P-FG: 2KVAC O/P-FG: 0,5KVAC |
| Resistência ao isolamento |
I/P-O/P, I/P-FG, O/P-FG: 100M Ohms / 500VDC / 25°C/ 70% RH |
|
Emissão de CEM
|
Parâmetro |
Padrão |
Nível de ensaio / Nota |
| Condução |
A norma EN/EN55032 (CISPR32) / a norma EN/EN55011 (CISPR11) |
Classe B |
| Radiados |
A norma EN/EN55032 (CISPR32) / a norma EN/EN55011 (CISPR11) |
Classe B |
| Corrente Harmônica |
BS EN/EN61000-3-2 |
Classe A |
| Flexor de tensão |
BS EN/EN61000-3-3 |
- Não. |
|
Imunidade EMC
|
BS EN/EN60601-1-2, BS EN/EN55024, SEMI F47 |
| Parâmetro |
Padrão |
Nível de ensaio / Nota |
| ESD |
BS EN/EN61000-4-2 |
Nível 4, ar 15KV; nível 4, contacto 8KV |
| Campo de RF |
BS EN/EN61000-4-3 |
Nível 3, 10V/m |
| EFT/ Explosão |
BS EN/EN61000-4-4 |
Nível 3, 2KV |
| Aumentar |
BS EN/EN61000-4-5 |
Nível 4, 4KV/linha-FG; 2KV/linha-linha |
| Condução |
BS EN/EN61000-4-6 |
Nível 2, 3V |
| Campo magnético |
BS EN/EN61000-4-8 |
Nível 4, 30A/m |
|
Baixos de tensão e interrupções
|
BS EN/EN61000-4-11
|
100% de mergulho em 1 período, 30% de mergulho em 25 períodos,
100% de interrupções 250 períodos
|
|
Outros
|
MTBF |
1314.6K horas min. Telcordia SR-332 (Bellcore) ; 128.2K horas min. MIL-HDBK-217F (25°C) (NMP650) 1275.4K horas min. Telcordia SR-332 (Bellcore); 124.5K horas min. MIL-HDBK-217F (25°C) (NMP1K2) |
| DIMENSÃO |
250*89*41mm (L*W*H) |
250*127*41mm (L*W*H) |
| Embalagem |
1.45kg (normal); 9pcs / 14Kg / 0.98CUFT |
2 kg (tipo); 6pcs / 13Kg / 0.88CUFT |
