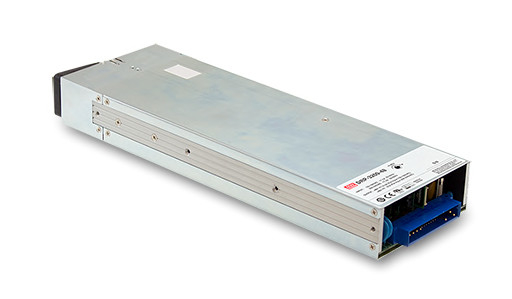

| MODELO |
DRP-3200-24 |
DRP-3200-48 |
|
SAÍDA
|
TENSÃO DC |
24V |
48V |
| CORRENTE NOMINAL |
133A |
67A |
| FAIXA DE CORRENTE |
0 ~ 133A |
0 ~ 67A |
| POTÊNCIA NOMINAL |
3192W |
3216W |
| RIPPLE & RUÍDO (máx.) Nota.2,3 |
300mVp-p |
480mVp-p |
| FAIXA DE AJUSTE DE TENSÃO |
23.5 ~ 30V |
47.5 ~ 58.8V |
| TOLERÂNCIA DE TENSÃO Nota.4 |
±1.0% |
±1.0% |
| REGULAÇÃO DE LINHA |
±0.5% |
±0.5% |
| REGULAÇÃO DE CARGA |
±0.5% |
±0.5% |
| TEMPO DE CONFIGURAÇÃO, SUBIDA |
1500ms, 60ms/230VAC com carga total |
| TEMPO DE ESPERA (Típ.) |
16ms / 230VAC com 75% de carga 9ms / 230VAC com carga total |
|
ENTRADA
|
TENSÃO FAIXA Nota.5 |
90 ~ 264VAC 127 ~ 370VDC |
| FAIXA DE FREQUÊNCIA |
47 ~ 63Hz |
| FATOR DE POTÊNCIA (Típ.) |
0.97/230VAC com carga total |
| EFICIÊNCIA (Típ.) Nota.6 |
93.5% |
94.5% |
| AC CORRENTE (Típ.) Nota.5 |
17A/230VAC |
| CORRENTE DE IRRUPÇÃO (Típ.) |
PARTIDA A FRIO 55A/230VAC |
| CORRENTE DE FUGA |
<1.5mA / 230VAC |
|
PROTEÇÃO
|
SOBRECARGA
|
105 ~ 115% da corrente nominal |
| Tipo de proteção: Limitação de corrente constante, desligar a tensão de saída após 5 segundos. Após a queda da tensão de saída, ligar novamente para recuperar |
|
SOBRE TENSÃO
|
31.5 ~ 37.5V |
63 ~ 75V |
| Tipo de proteção: Desligar a tensão de saída, ligar novamente para recuperar |
| SOBRE TEMPERATURA |
Desligar a tensão de saída, recupera automaticamente após a temperatura baixar |
|
FUNÇÃO
|
TENSÃO DE SAÍDA PROGRAMÁVEL (PV)
|
O ajuste da tensão de saída é permitido para 50 ~ 125% da tensão de saída nominal. Consulte o Manual de Funções nas páginas seguintes |
| NÍVEL DE CORRENTE CONSTANTE PROGRAMÁVEL (PC) |
O ajuste do nível de corrente constante é permitido para 20 ~ 100% da corrente nominal. Consulte o Manual de Funções nas páginas seguintes |
| CONTROLE REMOTO LIGA-DESLIGA |
Por sinal elétrico ou contato seco. Ligar: curto. Desligar: aberto. Consulte o Manual de Funções nas páginas seguintes |
| DETECÇÃO REMOTA |
Compensa a queda de tensão na fiação da carga em até 0,5V. Consulte o Manual de Funções nas páginas seguintes |
| ALIMENTAÇÃO AUXILIAR |
5V @ 0.3A, tolerância ±10%, ripple 150mVp-p, 12V @ 0.8A, tolerância ±10%, ripple 450mVp-p |
| SINAL DE ALARME |
Saída de sinal TTL isolada para T-Alarm, AC-OK e DC-OK. Consulte o Manual de Funções nas páginas seguintes |
|
AMBIENTE
|
TEMP. DE TRABALHO |
-30 ~ +70℃ (Consulte a "Curva de Redução") |
| UMIDADE DE TRABALHO |
20 ~ 90% UR sem condensação |
| TEMP. DE ARMAZENAMENTO, UMIDADE |
-40 ~ +85℃, 10 ~ 95% UR sem condensação |
| COEFICIENTE DE TEMPERATURA |
±0.03%/℃ (0 ~ 50℃) |
| VIBRAÇÃO |
10 ~ 500Hz, 2G 10min./1ciclo, 60min. em cada eixo X, Y, Z |
|
SEGURANÇA & EMC
(Nota 9)
|
NORMAS DE SEGURANÇA |
UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 aprovado |
| TENSÃO SUPORTADA |
E/S-E/S:3KVAC E/S-FG:2KVAC S/S-FG:1.5KVAC |
| RESISTÊNCIA DE ISOLAMENTO |
E/S-E/S, E/S-FG, S/S-FG:100M Ohms / 500VDC / 25℃/ 70% UR |
|
EMISSÃO EMC
|
Parâmetro |
Padrão |
Nível de teste / Nota |
| Conduzida |
BS EN/EN55032 (CISPR32) |
Classe B |
| Radiada |
BS EN/EN55032 (CISPR32) |
Classe A |
| Corrente Harmônica |
BS EN/EN61000-3-2 |
----- |
| Oscilação de Tensão |
BS EN/EN61000-3-3 |
----- |
|
IMUNIDADE EMC
|
BS EN/EN55024, BS EN/EN61000-6-2 |
| Parâmetro |
Padrão |
Nível de teste / Nota |
| ESD |
BS EN/EN61000-4-2 |
Nível 3, 8KV ar; Nível 2, 4KV contato |
| Radiada |
BS EN/EN61000-4-3 |
Nível 3 |
| EFT / Burst |
BS EN/EN61000-4-4 |
Nível 3 |
| Surtos |
BS EN/EN61000-6-2 |
2KV/Linha-Linha 4KV/Linha-Terra |
| Conduzida |
BS EN/EN61000-4-6 |
Nível 3 |
| Campo Magnético |
BS EN/EN61000-4-8 |
Nível 4 |
| Quedas e Interrupções de Tensão |
BS EN/EN61000-4-11 |
>95% queda 0.5 períodos, 30% queda 25 períodos,
>95% interrupções 250 períodos
|
|
OUTROS
|
MTBF |
535.5K hrs min. Telcordia SR-332 (Bellcore); 44.6K hrs min. MIL-HDBK-217F (25℃) |
| DIMENSÃO |
325*107*41mm (C*L*A) |
| EMBALAGEM |
2.65Kg;4pcs/11.6Kg/0.87CUFT |
| NOTA |
1. Todos os parâmetros NÃO mencionados especialmente são medidos com entrada de 230VAC, carga nominal e 25℃ de temperatura ambiente.
2. Ripple e ruído são medidos a 20MHz de largura de banda usando um par de fios trançados de 12" terminado com um capacitor paralelo de 0.1uf & 47uf.
3. Sob aplicação de carga variável ou operação em paralelo, o ripple da tensão de saída pode ser maior do que o ESPECIFICADO em condições de carga leve. Ele retornará ao nível de ripple normal assim que a carga de saída for superior a 5%.
4. Tolerância: inclui tolerância de configuração, regulação de linha e regulação de carga.
5. A redução de potência pode ser necessária sob baixas tensões de entrada. Consulte a curva de redução de potência para obter mais detalhes.
6. A eficiência é medida com 75% de carga.
7. Se usar o sinal PV para ajustar Vo, sob certas condições de operação, o ruído de ripple de Vo pode ligeiramente ultrapassar a classificação definida nesta especificação.
8. A saída será desligada após a tensão de saída ser inferior a < 80% de Vset por 5 segundos, ligar novamente para recuperar.
9. A fonte de alimentação é considerada um componente que será instalado em um equipamento final. Todos os testes EMC foram executados montando a unidade em uma placa de metal de 600mm*900mm com 1mm de espessura. O equipamento final deve ser reconfirmado para que ainda atenda às diretivas EMC. Para obter orientação sobre como realizar esses testes EMC, consulte “Teste EMI de fontes de alimentação de componentes.” (disponível em http://www.meanwell.com)
10. A redução de temperatura ambiente de 3.5℃/1000m com modelos sem ventilador e de 5℃/1000m com modelos com ventilador para altitude operacional superior a 2000m (6500 pés).
※ Isenção de Responsabilidade sobre a Responsabilidade do Produto: Para obter informações detalhadas, consulte https://www.meanwell.com/serviceDisclaimer.aspx
|
