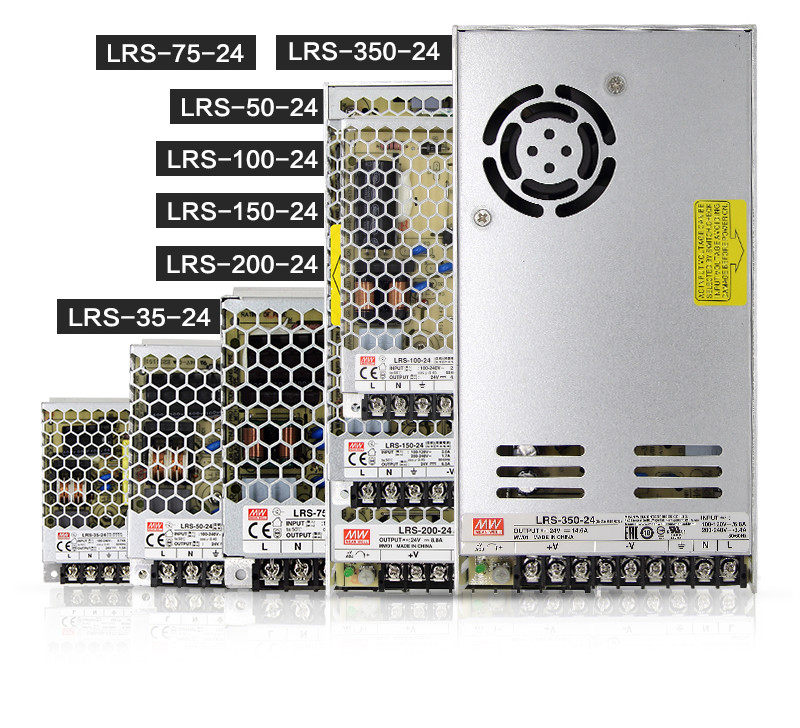

| MODELO |
LRS-75-5 |
LRS-75-12 |
LRS-75-15 |

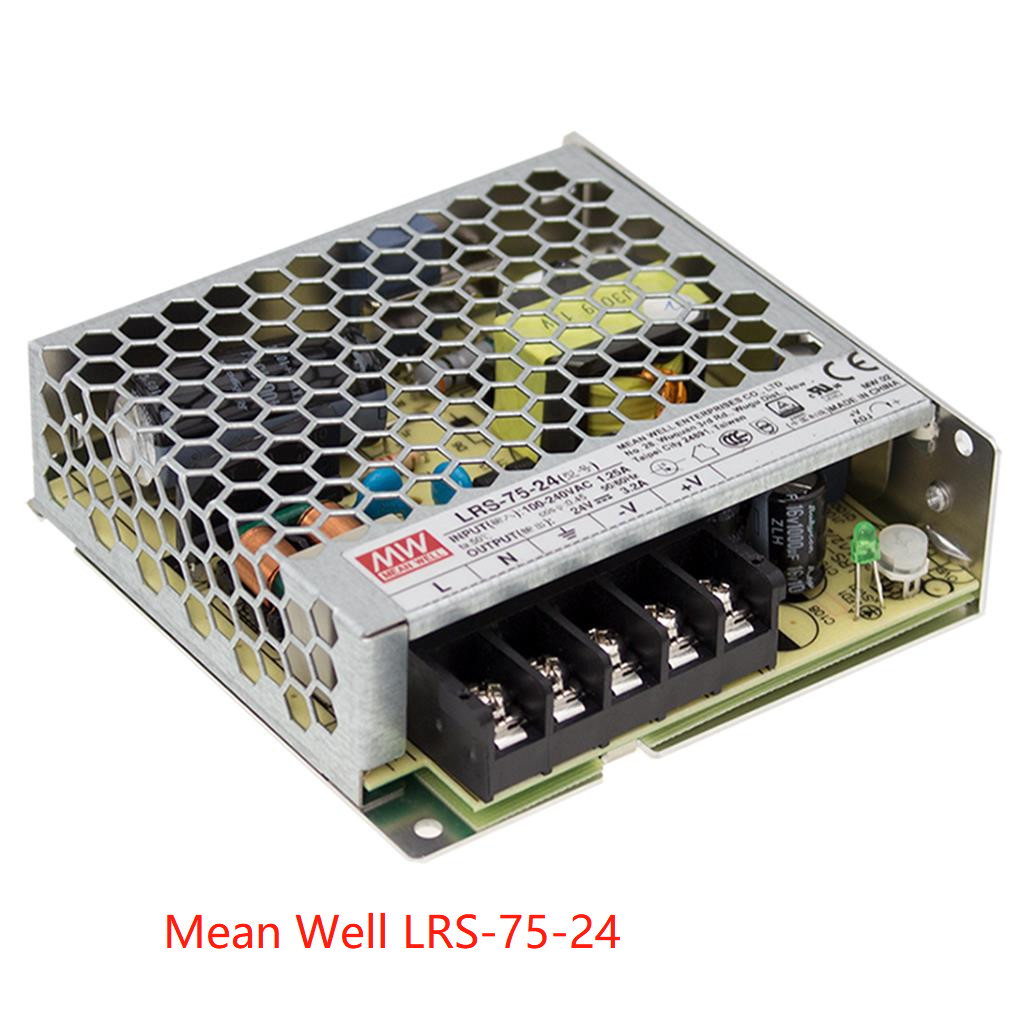

LRS-75-24 |
LRS-75-36 |
LRS-75-48 |
|
SAÍDA
|
TENSÃO DE C.C. |
5V |
12V |
15V |
24V |
36V |
48V |
| CORRENTE AVALIADO |
14A |
6A |
5A |
3.2A |
2.1A |
1.6A |
| ESCALA ATUAL |
0 ~ 14A |
0 ~ 6A |
0 ~ 5A |
0 ~ 3.2A |
0 ~ 2.1A |
0 ~ 1.6A |
| PODER AVALIADO |
70W |
72W |
75W |
76.8W |
75.6W |
76.8W |
| ONDINHA & RUÍDO (máximo) Note.2 |
100mVp-p |
120mVp-p |
120mVp-p |
150mVp-p |
200mVp-p |
200mVp-p |
| TENSÃO AJUSTÁVEL ESCALA |
4,5 ~ 5.5V |
10,2 ~ 13.8V |
13,5 ~ 18V |
21,6 ~ 28.8V |
32,4 ~ 39.6V |
43,2 ~ 52.8V |
| TOLERÂNCIA Note.3 da TENSÃO |
±2.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| LINHA Note.4 REGULAMENTAR |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| CARGA Note.5 REGULAMENTAR |
±1.0% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| INSTALAÇÃO, TEMPO DE ELEVAÇÃO |
500ms, 30ms/230VAC 500ms, 30ms/115VAC na carga máxima |
| SUSTENTE o TEMPO (o tipo.) |
60ms/230VAC 12ms/115VAC na carga máxima |
|
ENTRADA
|
ESCALA DA TENSÃO |
85 ~ 264VAC 120 ~ 373VDC |
| ESCALA DE FREQUÊNCIA |
47 ~ 63Hz |
| EFICIÊNCIA (tipo.) |
86,5% |
89% |
89% |
90% |
91,5% |
91,5% |
| CORRENTE da C.A. (tipo.) |
1.4A/115VAC 0.85A/230VAC |
| CORRENTE do INRUSH (tipo.) |
COMEÇO FRIO 65A/230VAC |
| CORRENTE DO ESCAPAMENTO |
<0>
|
|
PROTEÇÃO
|
CARGA EXCEDENTE |
110 ~ 150% avaliou potência de saída |
| Tipo da proteção: O modo do soluço, recupera automaticamente depois que a condição de falha é removida |
| TENSÃO EXCEDENTE |
5,75 ~ 6.75V |
13,8 ~ 16.2V |
18,75 ~ 21.75V |
28,8 ~ 33.6V |
41,4 ~ 48.6V |
55,2 ~ 64.8V |
| Tipo da proteção: Tensão interrompida do/p, re-poder recuperar sobre |
|
AMBIENTE
|
TEMPERATURA DE TRABALHO. |
-30 ~ +70℃ (refira “Derating a curva”) |
| UMIDADE DE TRABALHO |
20 ~ não-condensação do RH de 90% |
| TEMPERATURA DO ARMAZENAMENTO., UMIDADE |
-40 ~ +85℃, 10 ~ não-condensação do RH de 95% |
| Temperatura. COEFICIENTE |
±0.03%/℃ (0 ~ 50℃) |
| VIBRAÇÃO |
10 ~ 500Hz, 5G 10min. /1cycle, 60min. cada ao longo de X, Y, machados de Z |
| CATEGORIA EXCEDENTE DA TENSÃO |
Ⅲ; Conformidade a BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1;
altura até 2000 medidores
|
|
SEGURANÇA & COMPATIBILIDADE ELETRÓNICA
(Nota 8)
|
STANDARD DE SEGURANÇA
|
UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, CCC GB4943.1, BSMI CNS14336-1, EAC TP TC 004, AS/NZS 62368,1 (por CB), KC K60950-1 (para LRS-75-12/24 somente), BIS IS13252 (Part1):
2010/IEC 60950-1: 2005 aprovaram
|
| SUPORTE A TENSÃO |
I/P-O/P: 4KVAC I/P-FG: 2KVAC O/P-FG: 1.25KVAC |
| RESISTÊNCIA DO ISOLAMENTO |
I/P-O/P, I/P-FG, O/P-FG: RH de 100M Ohms /500VDC/25℃/70% |
| EMISSÃO DA COMPATIBILIDADE ELETRÓNICA |
Conformidade à classe B das BS EN/EN55032 (CISPR32), BS EN/EN55014, BS EN/EN61000-3-2, - 3, GB/T 9254, BSMI CNS13438, EAC TP TC 020, KC KN32, KN35 (para LRS-75-12/24 único) |
| IMUNIDADE DA COMPATIBILIDADE ELETRÓNICA |
Conformidade a BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000EAC TP TC 020, KC Kn32,
KN35 (para LRS-75-12/24 único)
|
|
OUTRO
|
MTBF |
3334.3K horas Telcordia mínimo SR-332 (Bellcore); 667.2Khrs MIL-HDBK-217F mínimo (25℃) |
| DIMENSÃO |
99*97*30mm (L*W*H) |
| EMBALAGEM |
0.25Kg; 45pcs/12.25Kg/0.77CUFT |
| NOTA |
1. Todos os parâmetros mencionados não especialmente são medidos na entrada 230VAC, na carga avaliado e no 25℃ da temperatura ambiental.
2. A ondinha & o ruído são medidos em 20MHz da largura de banda usando um 12" par-fio torcido terminada com um capacitor 0.1uf & 47uf paralelo.
|
| |
3. Tolerância: inclui a tolerância, a linha regulamento e o regulamento estabelecidos da carga. |
| |
4. A linha regulamento é medida da baixa linha à linha alta na carga avaliado. |
| |
5. O regulamento da carga é medido carga avaliado de 0% a de 100%. |
| |
6. O comprimento do tempo estabelecido é medido no primeiro começo do frio. Girar DE LIGAR/DESLIGAR a fonte de alimentação muito rapidamente pode conduzir ao aumento do estabelecido |
| |
tempo. |
| |
7. Derating da temperatura ambiental de 5℃/1000m é necessário para a altura de funcionamento maior de 2000m (6500ft). |
| |
8. A fonte de alimentação é considerada um componente que seja instalado em um equipamento final. Todos os testes da compatibilidade eletrónica são executados perto |
| |
montando a unidade em uma placa de metal de 360mm*360mm com a 1mm da espessura. O equipamento final deve ser reconfirmado que ainda se encontra |
| |
Diretrizes orientadoras da compatibilidade eletrónica. Para a orientação em como executar estes testes da compatibilidade eletrónica, refira por favor do “testes IEM de fontes de alimentação componentes.” |
| |
(como disponível em http://www.meanwell.com) |
| |
Negação da responsabilidade de produto do ※: Para a informações detalhadas, refira por favor https:// www.meanwell.com/serviceDisclaimer.aspx |
