Casa /Produtos/Módulo do retificador/Saída do módulo do retificador do CE única com PFC LSP-150 HSP-200 UHP-200A HSP-300

Saída do módulo do retificador do CE única com PFC LSP-150 HSP-200 UHP-200A HSP-300

1 parte
MOQ
1 USD
preço
Saída do módulo do retificador do CE única com PFC LSP-150 HSP-200 UHP-200A HSP-300
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
PARTE NÃO.: Série de sinais móveis
Brand: MEAN WELL
Capacity: 150W-400W
Voltagem de entrada: 3.3V-48V
Tensão de saída: 141 ~ 370VDC/100 ~ 264VAC
Frequência: 47 ~ 63H
Proteção: Potência de saída nominal de 110 a 140%
Dimensão: 194*55*26 mm (L*W*H)
Peso: 0.468kg; 24pcs/12.2kg/
Pakcage: cartons
Destacar:

Única saída com o módulo HSP-200 do retificador de PFC

,

Módulo HSP-200 UHP-200A do retificador do CE

,

Módulo UHP-200A HSP-300 do retificador do CE
Informação básica
Lugar de origem: NC
Marca: MEAN WELL
Certificação: CE
Número do modelo: Série movente do sinal
Condições de Pagamento e Envio
Detalhes da embalagem: caixas
Tempo de entrega: 8-10 semanas
Termos de pagamento: L/C, T/T
Habilidade da fonte: 3000 partes pelo mês
Descrição de produto

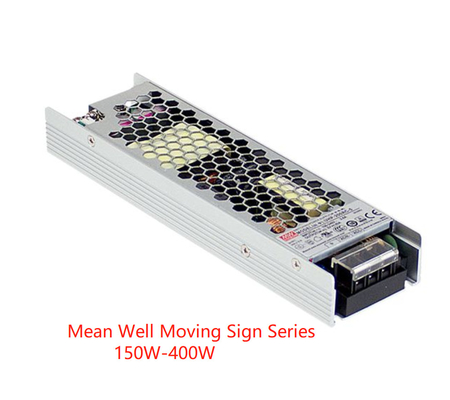

MEAN WELL MOVING SIGN SERIES 150W- 400W Saída Única com PFC LSP-150 HSP-200 UHP-200A HSP-300Saída do módulo do retificador do CE única com PFC LSP-150 HSP-200 UHP-200A HSP-300 0


MEAN WELL MOVING SIGN SERIES 150W- 400W Saída Única com PFC LSP-150 HSP-200 UHP-200A HSP-300



Características:

Leve e de baixo perfil

Adequado para aplicações de letreiros móveis de alta eficiência

Revestimento de conformação (séries HSP, HDP, NEL, HSN)

Semi-encapsulado e design contra respingos de chuva (Série ERP)


 Parâmetros:


MODELO LSP-160 -3.3 LSP-160 -4.2 LSP-160 -5 LSP-160-12 LSP-160-24 LSP-160-36 LSP-160-48






SAÍDA

 TENSÃO DC 3.3V 4.2V 5V 12V 24V 36V 48V
CORRENTE NOMINAL 32A 32A 32A 13.5A 6.75A 4.5A 3.4A
POTÊNCIA NOMINAL(convecção) 105.6W 134.4W 160W 162W 162W 162W 163.2W
RIPPLE & RUÍDO (máx.)Nota.2 200mVp-p 200mVp-p 200mVp-p 240mVp-p 240mVp-p 240mVp-p 300mVp-p
FAIXA DE AJUSTE DE TENSÃO 3.2~3.5V 4~4.5V 4.7~5.3V 11.4~12.6V 22.8~25.2V 34.2~37.8V 45.6~50.4V
TOLERÂNCIA DE TENSÃONota.3 ±2.0% ±2.0% ±2.0% ±1.0% ±1.0% ±1.0% ±1.0%
REGULAÇÃO DE LINHA ±0.5% ±0.5% ±0.5% ±0.3% ±0.3% ±0.3% ±0.3%
REGULAÇÃO DE CARGA ±1.0% ±1.0% ±1.0% ±0.5% ±0.5% ±0.5% ±0.5%
TEMPO DE SUBIDA, TEMPO DE ESTABELECIMENTO 2000ms, 80ms/230VAC 3000ms, 80ms/115VAC com carga total
TEMPO DE MANUTENÇÃO (Típ.) 10ms/230VAC 10ms/115VAC





ENTRADA

 TENSÃO FAIXA Nota.4 100 ~ 264VAC 141 ~ 370VDC
FAIXA DE FREQUÊNCIA 47 ~ 63Hz
FATOR DE POTÊNCIA (Típ.) FP≥0.94/230VAC FP≥0.98/115VAC com carga total
EFICIÊNCIA (Típ.) 87.5% 88.5% 89.5% 92.5% 93.5% 93.5% 93.5%
CORRENTE AC (Típ.) 2.2A/115VAC 1.1A/230VAC
CORRENTE DE IRRUPÇÃO (Típ.) Partida a frio 45A/115VAC 85A/230VAC
CORRENTE DE FUGA <0.75mA / 240VAC





PROTEÇÃO

 CURTO-CIRCUITO Proteção contra soluços, recupera automaticamente após a remoção da condição de falha
SOBRECARGA 110~140% da potência de saída nominal
Tipo de proteção: Limitação de corrente constante, o aumento contínuo da carga será proteção contra soluços, recupera automaticamente após a remoção da condição de falha


SOBRE TENSÃO

 3.8~ 4.6V 4.62 ~ 5.46V 5.75 ~ 6.75V 13.2 ~ 15.6V 26.4 ~ 31.2V 39.6 ~46.8V 52.8 ~ 62.4V
Tipo de proteção: Desliga a tensão de saída, religa para recuperar
SOBRE TEMPERATURA Desliga a tensão de saída, religa para recuperar após a temperatura baixar


FUNÇÃO

 COMPARTILHAMENTO DE CORRENTE Consulte o Manual de Funções
SINAL DC OK Classificação de contato (máx.): 15Vdc/10mA carga resistiva



AMBIENTE

 TEMP. DE TRABALHO -30 ~ +70℃(Consulte a “Curva de Redução")
UMIDADE DE TRABALHO 20 ~ 90% UR sem condensação
TEMP. DE ARMAZENAMENTO, UMIDADE -40 ~ +85℃, 10 ~ 95% UR sem condensação
COEFICIENTE DE TEMPERATURA ±0.03%/℃ (0 ~ 50℃)
VIBRAÇÃO 10 ~ 500Hz, 5G 10min./1ciclo, 60min. cada ao longo dos eixos X, Y, Z


SEGURANÇA E EMC

(Nota.6)

 NORMAS DE SEGURANÇA UL62368,TUV BS EN/EN62368, CCC GB4943, EAC TP TC 004, BSMI CNS14336-1 aprovado, Design referir-se a BS EN/EN60335-1
TENSÃO DE ISOLAMENTO E/S-S/S:3.75KVAC E/S-FG:2KVAC S/S-FG:1.25KVAC
RESISTÊNCIA DE ISOLAMENTO E/S-S/S, E/S-FG,S/S-FG:100M Ohms/500VDC/25℃/ 70%UR
EMISSÃO EMC Conformidade com BS EN/EN55032,GB9254,Classe B, BS EN/EN55014,BS EN/EN61000-3-2,-3,EAC TP TC 020,BSMI CNS13438
IMUNIDADE EMC Conformidade com BS EN/EN61000-4-2,3,4,5,6,8,11;BS EN/EN61000-6-2 (BS EN/EN50082-2), nível de indústria pesada, EAC TP TC 020


OUTROS

 MTBF 2092.7K hrs min. Telcordia TR/SR-332(Bellcore) ;282.7K hrs min. MIL-HDBK-217F (25℃)
DIMENSÃO 194*55*20mm (C*L*A)
EMBALAGEM 0.356kg;30pcs/11.68kg/0.6CUFT


NOTA

1. Todos os parâmetros NÃO mencionados especialmente são medidos com entrada de 230VAC, carga nominal e 25℃ de temperatura ambiente.

2. Ripple & ruído são medidos a 20MHz de largura de banda usando um par de fios trançados de 12" terminado com um capacitor paralelo de 0.1uf & 47uf.

3. Tolerância: inclui tolerância de configuração, regulação de linha e regulação de carga.

4. A redução de potência pode ser necessária sob baixas tensões de entrada. Por favor, verifique a curva de redução para mais detalhes.

5. A redução de temperatura ambiente de 5℃/1000m é necessária para altitude de operação superior a 2000m (6500 pés)

6. A fonte de alimentação é considerada um componente que será instalado em um equipamento final. O equipamento final deve ser reconfirmado para que ele

ainda atenda às diretivas EMC. Para obter orientação sobre como realizar esses testes EMC, consulte “Teste EMI de fontes de alimentação de componentes.”

(conforme disponível emhttp://www.meanwell.com)

※ Isenção de responsabilidade sobre a responsabilidade do produto: Para obter informações detalhadas, consulte https://www.meanwell.com/serviceDisclaimer.aspx



Saída do módulo do retificador do CE única com PFC LSP-150 HSP-200 UHP-200A HSP-300 1



 Saída do módulo do retificador do CE única com PFC LSP-150 HSP-200 UHP-200A HSP-300 2


Saída do módulo do retificador do CE única com PFC LSP-150 HSP-200 UHP-200A HSP-300 3Saída do módulo do retificador do CE única com PFC LSP-150 HSP-200 UHP-200A HSP-300 4

Saída do módulo do retificador do CE única com PFC LSP-150 HSP-200 UHP-200A HSP-300 5
