| Modelo |
12V / 120W |
24V / 240W |

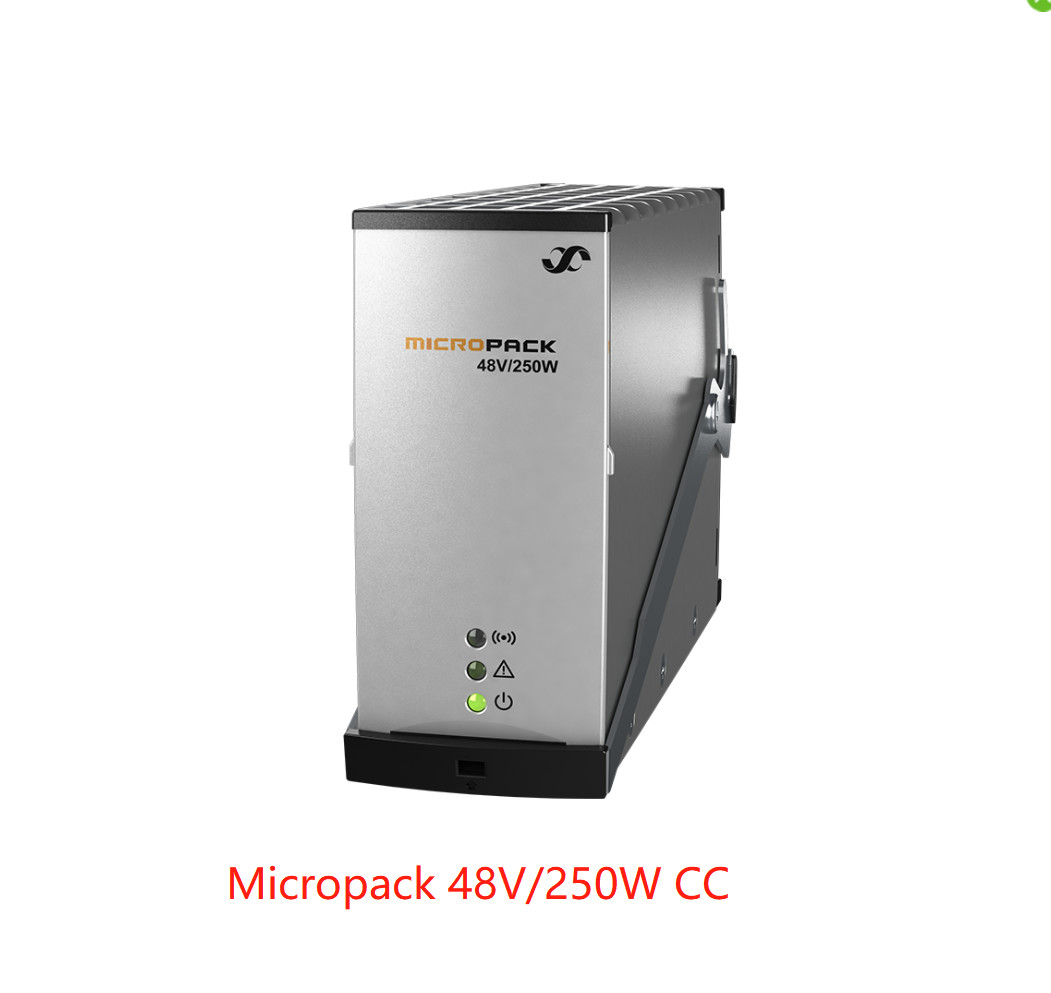

48V / 250W |
| Número da parte |
241120.300 |
241120.200 |
241120.100 |
| INPUT DATA |
|
|
|
| Intervalo de tensão |
85 - 300 V AC/ DC 1) |
| Intervalo de tensão (nominal) |
130 - 275 V AC/DC |
185 - 275 V AC/ DC 1) |
| Frequência |
0 - 66 Hz 1) |
| Corrente máxima, 230 V de entrada / total (impulsão) |
0.6 A / 2.0 A |
1.2 A / 2.0 A |
1.2 A / 1.9 A |
| Corrente máxima de fuga de terra |
2.0 mA (@ 250V AC/ 50Hz) |
| Fator de potência |
0.97 (@ 70 - 100% de carga) |
0.98 (@ 55 - 100% de carga) |
0.98 (@ 50 - 100% de carga) |
| THD (@ 230 VAC) |
< 5 % (@ 80 - 100 % de carga) |
< 5 % (@ 50 - 100 % de carga) |
< 5 % (@ 50 - 100 % de carga) |
| Proteção |
Varistor para proteção transitória, fusível em ambas as linhas (2x 2,0 A), desligamento acima de 300 V AC/ DC |
| DADOS DE EXTRAÇÃO |
|
|
|
| Voltagem por defeito |
13.6 V DC |
27.2 VDC |
53.5 VDC |
| Intervalo de tensão |
10.7 - 18,0 V DC |
21.5 - 36 VDC |
43.5 - 57,6 V DC |
| Intervalo de tensão sem controlador |
10.7 - 15.0 V DC |
21.5 - 30 VDC |
43.5 - 57,6 V DC |
| # Célula Pb suportada (1.8 - 2.4 V DC/ célula) |
6 - 7 |
12 - 15 |
24 |
| # Suporte de células NiCad (1,05 - 1,65 V DC/ célula) |
10 - 11 2) |
20 - 222) |
- |
| Potência máxima, impulso nominal / 60s |
120 W / 160 W |
240 W / 315 W |
250 W / - |
| Corrente máxima, @12/ 24/ 48V DC / impulso / QT3) |
10 A / 15 A / 55 A |
10 A / 15 A / 55 A |
5 A / - / - |
| Partilha corrente |
± 5% da corrente máxima de 10 a 100% de carga |
| Regulação da tensão estática ± |
00,5% de 10% a 100% de carga e entrada nominal |
| Regulação da tensão dinâmica |
± 5 % < 10 ms, passo de carga de 10% a 90% ou oposto à tensão nominal de saída |
| Tempo de espera, tensão por defeito e potência máxima |
20 ms, V OUT > 10,7 VDC |
20 ms, VOUT > 21,5 VDC |
20 ms, VOUT > 43 VDC |
| Ondulação e ruído, 30 MHz b.w. / psophometric |
< 200 mV PP / 5 mV RMS |
< 200 mV PP / 5 mV RMS |
< 150 mV PP / 2 mV RMS |
| Proteção |
Desligamento por sobrevoltagem, prova de curto-circuito, alta temperatura, limite de corrente de entrada por enchufe a quente, fusível |
| Outros requisitos |
|
|
|
| Eficiência @ entrada/saída nominal, pico/intervalo |
890,5% / > 88%, 50-100% de carga |
930,0% / > 92%, 50-100% de carga |
930,6% / > 93%, 50-100% de carga |
| Isolamento |
3.0 kVAC ‡ entrada e saída, 1,5 kV AC ‡ terra de entrada, 0,5 kV DC ‡ terra de saída |
| Alarme: LED vermelho ligado |
Desligamento da rede de baixa tensão, desligamento de alta e baixa temperatura, falha do retificador, desligamento da saída por sobrevoltagem, falha do ventilador, alarme de baixa tensão, falha do autocarro CAN |
| Aviso: LED amarelo "acendido" |
Rectificador em modo de redução de potência, limite de corrente da bateria remoto ativado, tensão de entrada fora do intervalo, piscando em sobrevoltagem |
| Normal (funcionamento do módulo): LED verde "acendido" |
|
| Saída de alarme (isolada) |
NO (+ terminal positivo), COM (- terminal negativo). |
| MTBF (Telcordia SR-332 Método III (a) da edição I) |
> 480 000h (@T AMBIENT= 25°C) |
> 480 000h (@T AMBIENT= 25°C) |
> 500 000h (@T AMBIENT= 25°C) |
| Temperatura de funcionamento (5-95% RH sem ar condicionado) Potência de saída superior a temp / a |
-40 a +70°C [ -40 +158°F]
+55°C / 50W @ +70°C
|
-40 a +60°C [-40 a +142°F]
+45°C / 80W @ +60°C
|
-40 a +75°C [ -40 a +167°F]
+55°C / 140W @ +75°C
|
| Temperatura de armazenamento |
-40 a +85°C (-40 a +185°F), umidade 0 - 99% RH não condensante |
| Dimensões [WxHxD] / Peso |
39.0 x 88,5 x 149mm [1,54 x 3,48 x 5,87"] / 0,5 kg [1,1 lbs] |
