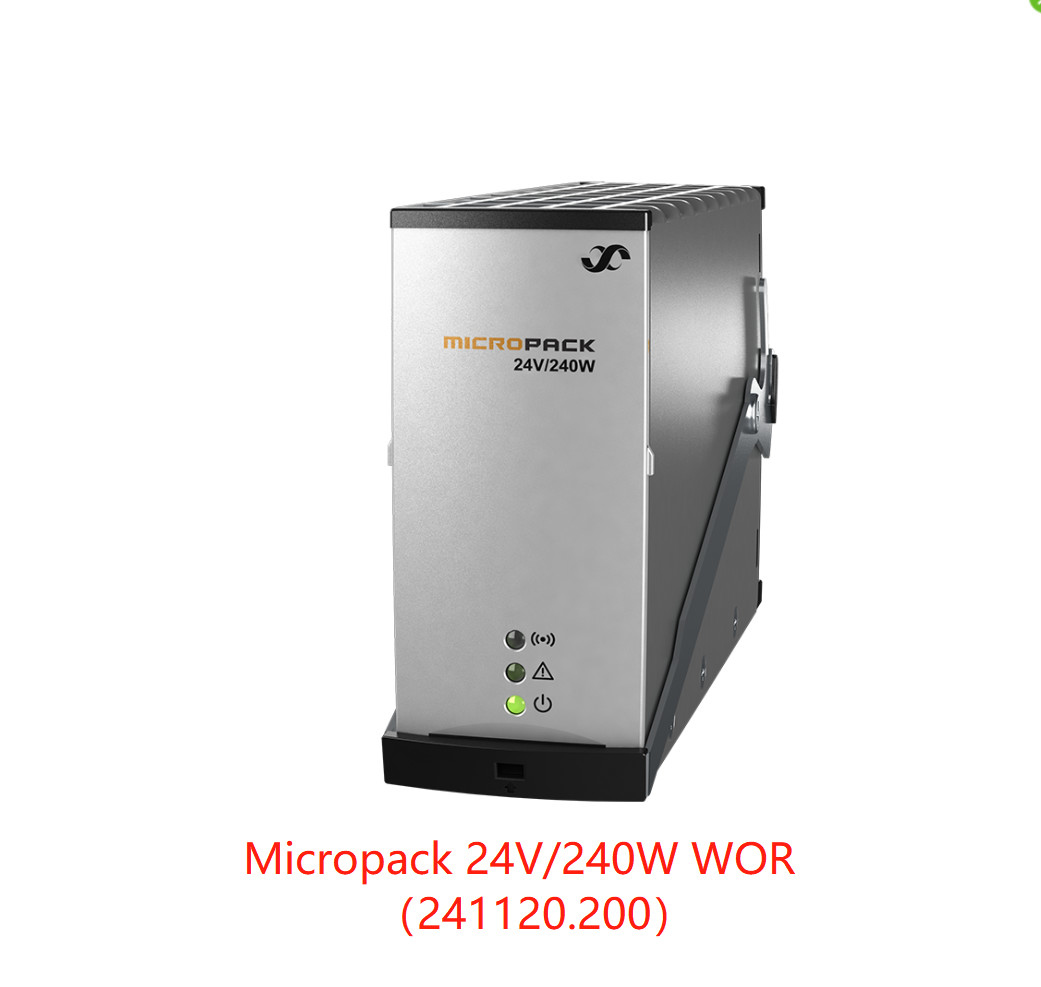

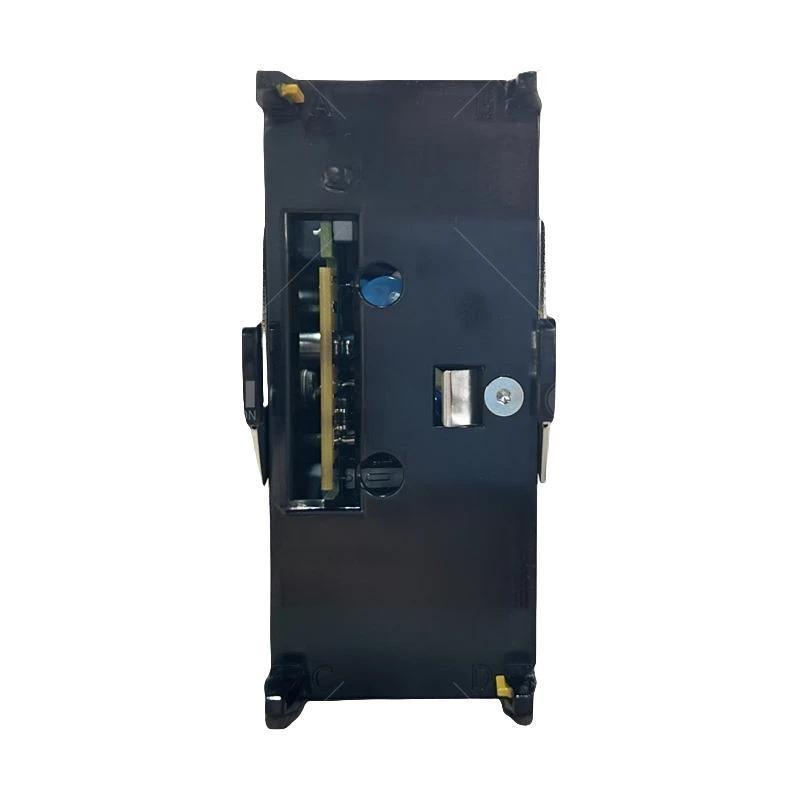

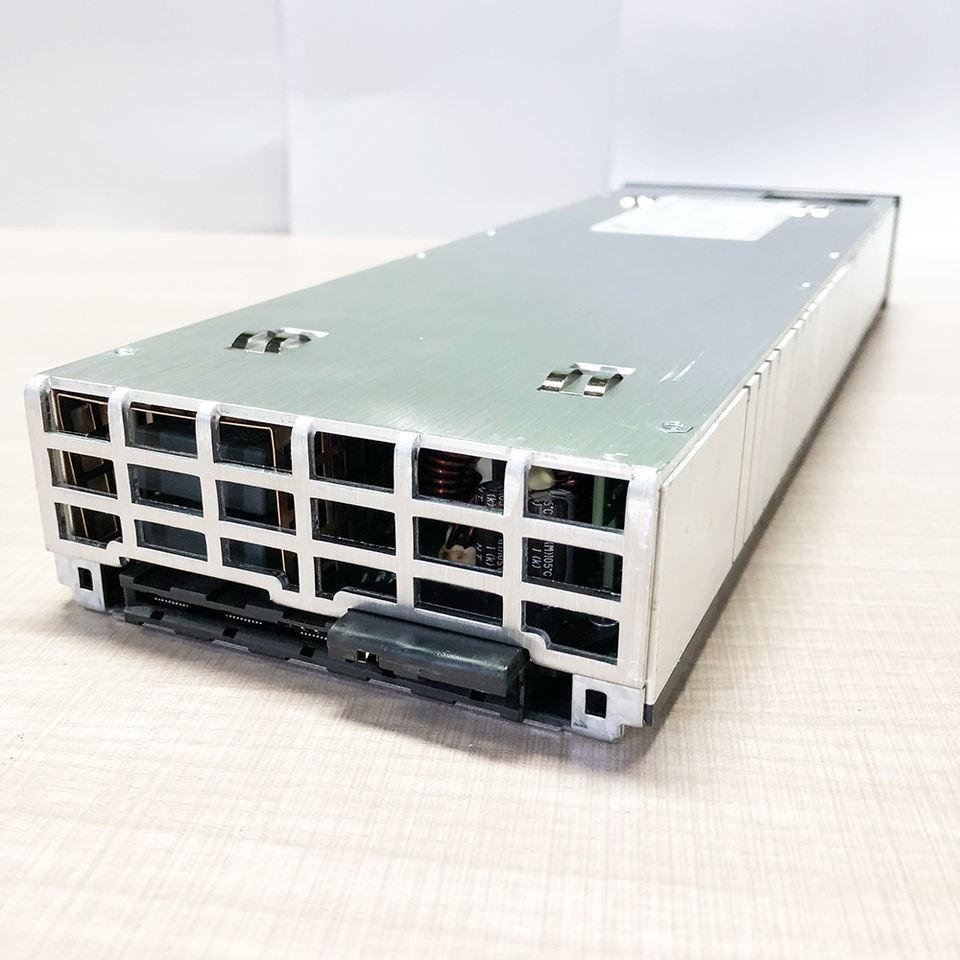

| Modelo |
12V / 120W |
24V / 240W |
48V / 250W |

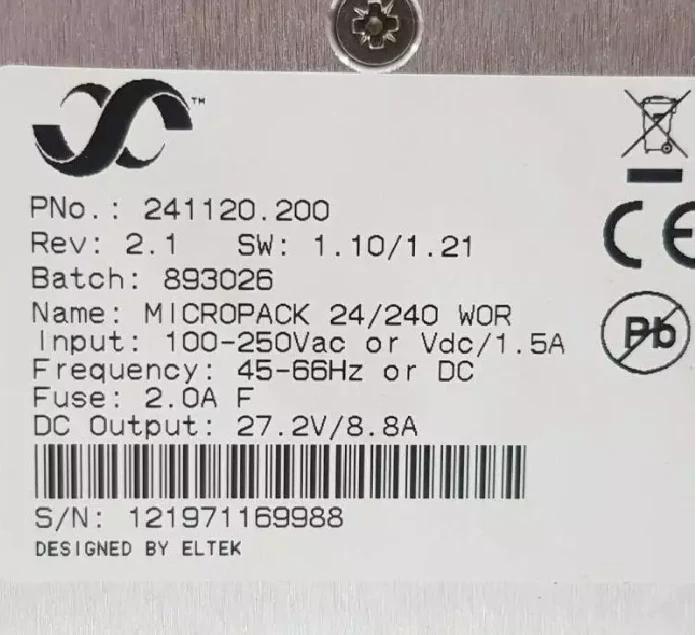

| Número da peça |
241120,300 |
241120,200 |
241120,100 |
| DADOS ENTRADOS |
|
|
|
| Escala da tensão |
85 - C.C. DA C.A. DE 300 V 1) |
| Escala da tensão (nominal) |
130 - C.C. DA C.A. DE 275 V |
185 - C.C. DA C.A. DE 275 V 1) |
| Frequência |
0 - 66 hertz 1) |
| A corrente máxima, 230V entrou/total (o impulso) |
0,6 A A/2,0 |
1,2 A A/2,0 |
1,2 A A/1,9 |
| Corrente máxima do escapamento da terra |
2,0 miliampères (@ 250V C.A. 50Hz) |
| Fator de poder |
0,97 (@ carga de 70 - de 100%) |
0,98 (@ carga de 55 - de 100%) |
0,98 (@ carga de 50 - de 100%) |
| THD (@ 230 VAC) |
< 5="">
| < 5="">
| < 5="">
|
| Proteção |
Varistor para a proteção transiente, fusível em ambas as linhas (2x 2,0 A), parada programada acima da C.C. da C.A. de 300 V |
| DADOS DE SAÍDA |
|
|
|
| Tensão do defeito |
13,6 C.C. DE V |
27,2 VDC |
53,5 VDC |
| Escala da tensão |
10.7 - 18,0 C.C. DE V |
21.5 - 36 VDC |
43.5 - 57,6 C.C. DE V |
| Escala da tensão sem controlador |
10.7 - 15,0 C.C. DE V |
21.5 - 30 VDC |
43.5 - 57,6 C.C. DE V |
| # a pilha do Pb apoiou (a pilha da C.C. de 1,8 - 2,4 V) |
6 - 7 |
12 - 15 |
24 |
| # pilha de NiCad apoiada (pilha da C.C. de 1,05 - 1,65 V) |
10 - 11 2) |
20 - 222) |
- |
| Poder máximo, nominal/impulso 60s |
120 COM 160 W |
240 COM 315 W |
250 com - |
| Corrente máxima, C.C. 48V de @12/24//impulso/quarto 3) |
10 A/55 A A/15 |
10 A/55 A A/15 |
5 A/-/- |
| Partilha atual |
±5% da corrente máxima de 10 à carga de 100% |
| ± estático do regulamento de tensão |
0,5% cargas de 10% a de 100% e entrada nominal |
| Regulamento de tensão dinâmico |
± 5% < 10ms="">
|
| Sustente o tempo, a tensão do defeito e o poder pleno |
Senhora 20, V SAÍDA > 10,7 VDC |
20 Senhora, VOUT > 21,5 VDC |
20 Senhora, VOUT > 43 VDC |
| Rippel e ruído, 30 megahertz b.w. /psofométrico |
< 200="" mV="" PP="">
| < 200="" mV="" PP="">
| < 150="" mV="" PP="">
|
| Proteção |
A parada programada da sobretensão, procura um caminho mais curto a prova, alta temperatura, corrente de encaixe quente que limita, fusível do inrush |
| OUTRAS ESPECIFICAÇÕES |
|
|
|
| Entrada/saída nominal da eficiência @, escala máxima |
89,5%/>88%, carga 50-100% |
93,0%/>92%, carga 50-100% |
93,6%/>93%, carga 50-100% |
| Isolamento |
kVAC 3,0 – entrada e saída, 1,5 quilovolts de C.A. – terra da entrada, 0,5 quilovolts de C.C. – terra da saída |

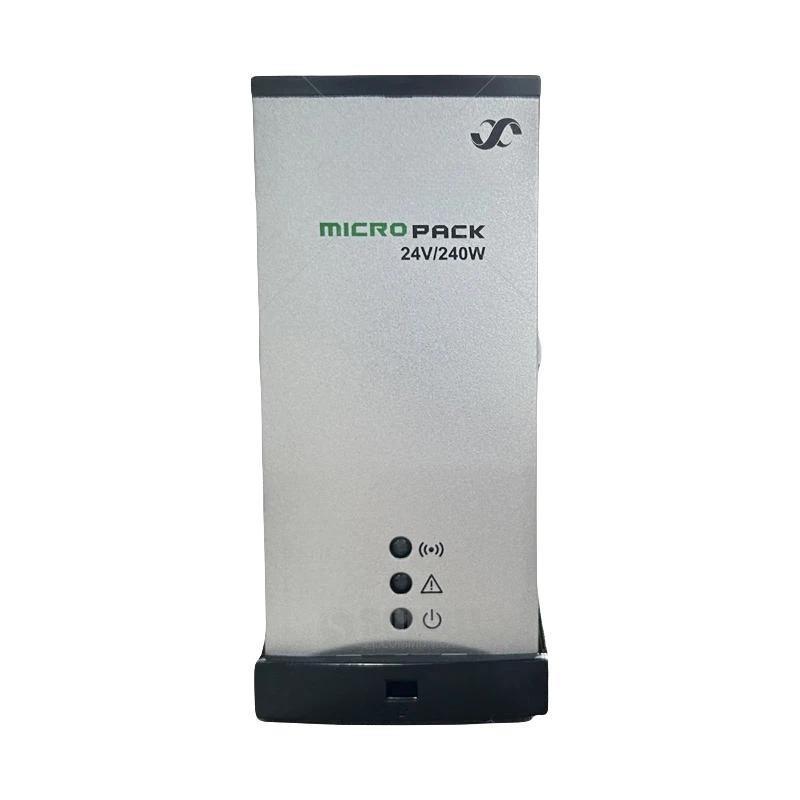

| Alarmes: Diodo emissor de luz vermelho ‘sobre |
Baixos canos principais parada programada, parada programada da temperatura do alto e baixo, falha do retificador, parada programada da sobretensão na saída, falha do fã, alarme da baixa tensão, falha do ônibus da LATA |
| Avisos: Diodo emissor de luz amarelo "ON" |
O retificador no poder derate o modo, limite atual da bateria remota ativado, tensão entrada fora da escala, piscando na sobretensão |
| Normal (módulo que corre): Diodo emissor de luz verde "ON" |
|
| Saída do alarme (isolada) |
NENHUM (terminal de +positive), COM (- terminal negativo). 60 V/100 miliampères máximos |
| MTBF (edição de Telcordia SR-332 mim método III (a)) |
>480 000h (@T AMBIENT= 25°C) |
>480 000h (@T AMBIENT= 25°C) |
>500 000h (@T AMBIENT= 25°C) |
| Temperatura de funcionamento (non-cond do RH de 5 - de 95%.) De-taxas potências de saída acima do temp/a |
-40 a +70°C [-40 — +158°F]
+55°C/50W @ +70°C
|
-40 a +60°C [- 40 a +142°F]
+45°C/80W @ +60°C
|
-40 a +75°C [-40 a +167°F]
+55°C/140W @ +75°C
|
| Temperatura de armazenamento |
-40 a +85°C (- 40 a +185°F), umidade não-condensação do RH de 0 - de 99% |
| Dimensão] [de WxHxD/peso |
39,0 x 88,5 x 149mm [1,54 x 3,48 x 5,87"]/0,5 quilogramas [1,1 libras] |
| PADRÕES DE PROJETO |
|
| Segurança elétrica |
UL 60950 -1, EN 60950 -1, CSA 22,2 |
| Compatibilidade eletrónica |
EN 300 DO ETSI 386 V.1.3.2
EN 61000-6-1/-2/-3/-4/-5 4)
|
| Harmônicos dos canos principais |
EN 61000 -3-2 |
| Ambiente |
EN 300 019 do ETSI: 2 -1 (classe 1,2), 2-2 (classe 2,3) & 2-3 (classe 3,2)
EN 300 132-2 DO ETSI
2002/ 95/de EC (RoHS) & 2002/96/de EC (WEEE)
|
|
Conformidade marinha
(Classe B da compatibilidade eletrónica com filtro da C.A.)
|
Regras de DnV para a classificação dos navios, do ofício de alta velocidade & claro e de padrões a pouca distância do mar de DnV |
|
1) Apoio da C.C. para 241120,200 com FW preliminar 404088,009 (da revisão 1,2 de HW) e 241120,100 da revisão 2 de HW
2) 11/de 22 pilhas com pilha máxima da C.C. da tensão 1,636 V do impulso
3) Função da Rápido-viagem, se SAÍDA V = 5 VDC que um pulso atual de 35 Senhoras é gerado para ajudar o fusível MCB da viagem no ramo circuitado curto
4) Somente 12V e 24V
|
