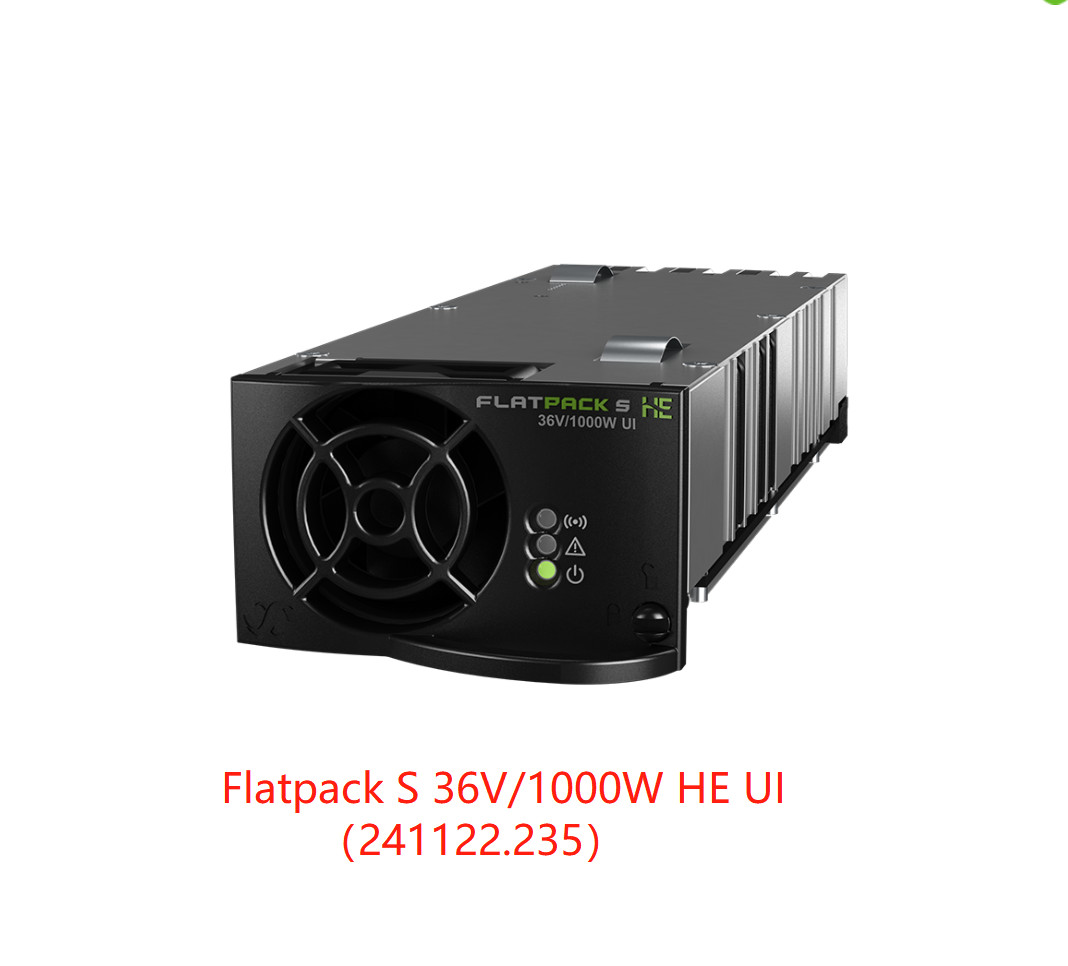

Módulo Retificador Eltek Flatpack S 36V/1000W HE UI (Nº da peça: 241123.235)
Flatpack S 36V/1000W HE UI
As aplicações nestes mercados exigem sistemas de energia CC de última geração, confiáveis e seguros. O Flatpack S oferece uma densidade de potência líder na indústria em seu segmento, muitas funções de segurança, ampla faixa de temperatura de operação e excelente confiabilidade em sua pequena caixa de 217 mm de profundidade.
Retificador compacto e confiável para aplicações ferroviárias e de concessionárias de energia
Usando no rack 3U com o controlador Smartpack S, os retificadores Flatpack S cobrem aplicações de 2 a 8kW usando um mínimo de espaço, menos de 18 litros, e baixa dissipação de calor.
Principais características
- Pequeno
- Curto
- Denso em potência, 26 W/polegada³
- Alta eficiência
- Proteção OR-ing na saída
- Ampla faixa de entrada CA e CC
- Conectável a quente
- Codificação de tensão
- Certificação EMC ferroviária
- Conformidade global (CE, UL)
Parâmetros:
|
| Modelo |
36/1000 HE UI |
| Número da peça |
241122.235 |
| DADOS DE ENTRADA |
| Tensão (nominal) |
185 - 400 VCC / 185 - 275 VCA |
| Tensão (faixa de operação) |
85 - 400 VCC / 85 - 305 VCA |
| Frequência |
CC, 16 2/3 Hz, 45 - 66 Hz |
| Corrente (máxima) |
5,9 ACC / 5,9 ARMS |
| Proteção |
Fusível em positivo e negativo, insensível à polaridade invertida, desligamento acima de 420 VCC / 305 VCA |
| DADOS DE SAÍDA |
| Tensão |
40 VCC |
| Tensão (faixa ajustável) |
331) - 45 VCC |
| Potência (máxima) @ entrada nominal |
1000 W / 450 W @ entrada de 16 2/3 Hz |
| Potência (máxima) @ 85 VCC / 85 VCA entrada |
440 W / 440 W |
| Corrente (máx. cont.) @ entrada nominal |
27,8 A (@VSAÍDA < 36 VCC) |
| Tempo de espera, potência máxima de saída |
>10ms; tensão de saída > 33 VCC |
| Compartilhamento de corrente (carga de 10 a 100%) |
±5% da corrente máxima de 10 a 100% da carga |
| Regulação de tensão estática (carga de 10 a 100%) |
±0,5% |
| Regulação de tensão dinâmica |
±5,0% para variação de carga de 10-90% ou 90-10%, tempo de regulação< 50ms |
| Ondulação |
< 150 mVPP, largura de banda de 30 MHz |
|
Proteção
|
FET ORing à prova de curto-circuito
Proteção de alta temperatura Desligamento por sobretensão
|
| OUTRAS ESPECIFICAÇÕES |
| Eficiência |
> 95 % |
|
Isolamento
|
4,2 kVCC- entrada para saída
2,25 kVCC- entrada para terra 710 VCC- saída para terra
|
| Alarmes: LED vermelho |
Tensão de entrada baixa e alta, desligamento por temperatura alta e baixa, falha do retificador, desligamento por sobretensão na saída, falha da ventoinha quando a ventoinha para, alarme de baixa tensão de saída, falha do barramento CAN |
| Avisos: LED amarelo |
Retificador em modo de redução de potência, limite de corrente de saída remoto ativado, tensão de entrada fora da faixa, piscando em caso de sobretensão, perda de comunicação CAN com o controlador |
| Operação normal: LED verde |
| Relé de alarme (NA - abre quando desenergizado) |
Abre em alarmes e tensão de entrada ausente. |
| MTBF (Telcordia Issue 3 & Method II Case L1) |
>2 700 000 (@ Tambiente: 25 °C) |
| Temperatura de operação (5-95% UR n.cond. hum.) A potência máxima de saída diminui acima da temperatura / para |
-40 a + 85°C [-40 a +185°F] 45°C [140°F] / 400W @ 85°C [185°F] |
| Temperatura de armazenamento |
-40 a +85°C (-40 a +185°F), umidade 0 - 99% UR sem condensação |
| Dimensões [LxAxP] / Peso |
72 x 40 x 217 mm2)(2,84 x 1,57 x 8,54")2) / < 850 g (1,9 lbs) |
| PADRÕES DE PROJETO |
| Segurança elétrica |
EN 60950-1:2006+A11:2009+A1:2010+A12:2011 |
|
EMC
|
EN 61000-6-1:2007, -6-2:2005, - 6-3:2007 + A1:2010, - 6-4:2007 + A1:2010
EN 50121-1:2015, -2:2015, -4:2015, -5:2015
|
|
Meio ambiente
|
ETSI EN 300 019: 2-1 (Classe 1.2), 2-2 (Classe 2.3) & 2-3 (Classe 3.2)
Conformidade com RoHS (2011/65/UE) e WEEE (2012/19/UE)
|
|
1) operação em espera limitada / precisa de alguma carga para atingir a tensão mínima definida
2) incluindo a profundidade da alça é 234 mm [9,21"] e altura 42 mm [1,65"]
|
