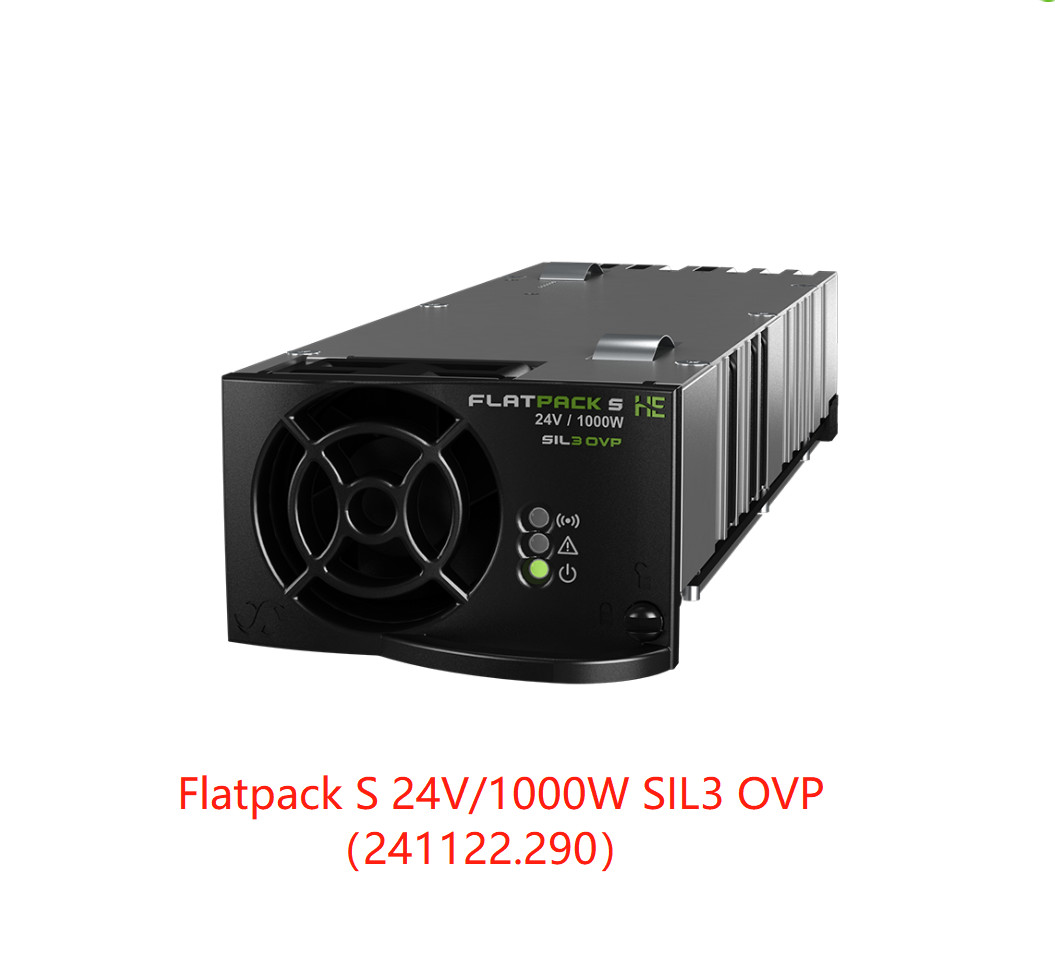

| Modelo |
24/ 1000 SIL3 OVP |
| Número da parte |
241122.290 |
| INPUT DATA |
| Voltagem (nominal) |
230 V AC/DC |
| Voltagem (potência total) |
185 - 275 V AC/DC |
| Voltagem (potência total, factor de potência reduzido) |
275 - 305 V AC/DC |
| Voltagem (potência reduzida, redução linear) |
85 - 185 V AC/DC |
| Frequência (nominal / intervalo) |
45 - 66 Hz / 0 Hz |
| Corrente (máxima) |
5.9 RMS |
| Fator de potência |
> 0,99 a 50% de carga ou mais |
| Proteção |
Fusão e desligamento acima de 305 V AC / 300 V DC e abaixo de 85 V AC / DC |
| DADOS DE EXTRAÇÃO |
| Voltagem (padrão) |
26.7 V DC |
| Voltagem (intervalo ajustável) |
21.5 - 28 V DC |
| Potência (máxima) |
1000 W |
| Potência @ 85 VAC |
420 W |
| Corrente (máxima) @ entrada nominal |
41.7 A (@V OUT < 24 VDC) |
| Partilha de corrente (10 - 100% de carga) |
± 5% da corrente máxima de 10 a 100% de carga |
| Regulação da tensão estática (10 - 100% de carga) |
± 0,5% |
| Regulação da tensão dinâmica |
± 5,0% para variação de carga de 10 a 90% ou de 90 a 10%, tempo de regulação < 50 ms |
| Tempo de espera. |
> 20 ms; tensão de saída > 41 V CC |
| Ripple |
< 200 mV de pico a pico, largura de banda de 30 MHz |
| Proteção |
Diodo de bloqueio de OR, prova de curto-circuito e proteção contra altas temperaturas |
| Proteção contra sobrevoltagem, parâmetros SIL3 |
• Nível de protecção: 30V • PFD = TBS
• Intervalo de ensaio de prova: 15 anos • SFF = TBS
• Controla falhas de dois componentes
|
| Outros requisitos |
| Eficiência @ entrada nominal |
920,50 % |
| Isolamento |
3.0 kVAC - entrada para saída, 1,5 kV AC - entrada para terra e 0,5 kV DC - saída para terra |
| Alarme: LED vermelho |
Desligamento da rede eléctrica, desligamento de alta e baixa temperatura, falha do retificador, sobrevoltagem
desligamento na saída, falha do ventilador, alarme de baixa tensão, falha do autocarro CAN
|
| Aviso: LED amarelo |
Rectificador em modo de redução de potência, limite de corrente da bateria remota activado, tensão de entrada fora de
intervalo, piscando em sobrevoltagem
|
| Função normal: LED verde |
| Relais de alarme potencial (normalmente abertos) |
Abrir em caso de alarme, interrupção da rede e > 40% de carga (garante redundância no sistema 1+1) quando:
não ligado a um controlador
|
| Normal (funcionamento do módulo): LED verde "acendido" |
| Ruído acústico |
< 46 dBA a entrada nominal e carga total |
| MTBF (Telcordia SR-332 Método III (a) da edição I) |
> 300 000 (@ Ambiente: 25 °C) |
| Temperatura de funcionamento |
-40 a +85°C (-40 a +185°F), umidade 5 - 95% RH não condensante
Potência de saída linear de 1000W @ 45°C (113°F) para 400W @ 85°C ((185°F)
|
| Temperatura de armazenamento |
-40 a +85°C (-40 a +185°F), umidade 0 - 99% RH não condensante |
| Dimensões [WxHxD] / Peso |
72 x 41,5 x 210 mm (2,83 x 1,63 x 8,27 ′′) / < 1 kg (2 lbs) |
| Normas de conceção |
| Segurança elétrica |
UL 60950-1, EN 60950-1, IEC 61508 |
| Marinha |
DNV-OS-D202, Ch.2 Sec.4 (DNV2.4): Cl.B de temperatura, Cl.B de umidade, Cl.B de vibração, Cl.A de EMC) IEC 60945-4a edição |
| EMC |
ETSI EN 300 386 V.1.4.1
EN 61000-6-1 / -2 / -3 / -4 / -5
FCC Parte 15 Subparte 109
|
| Meio Ambiente |
ETSI EN 300 019: 2-1 (classe 1.2), 2-2 (classe 2.3) e 2-3 (classe 3.2)
Compatível com a RoHS (2011/65/UE) e com os REEE (2002/96/CE)
|
| 1) Classe B requer filtro externo na entrada (p/ n 241120.930) |
