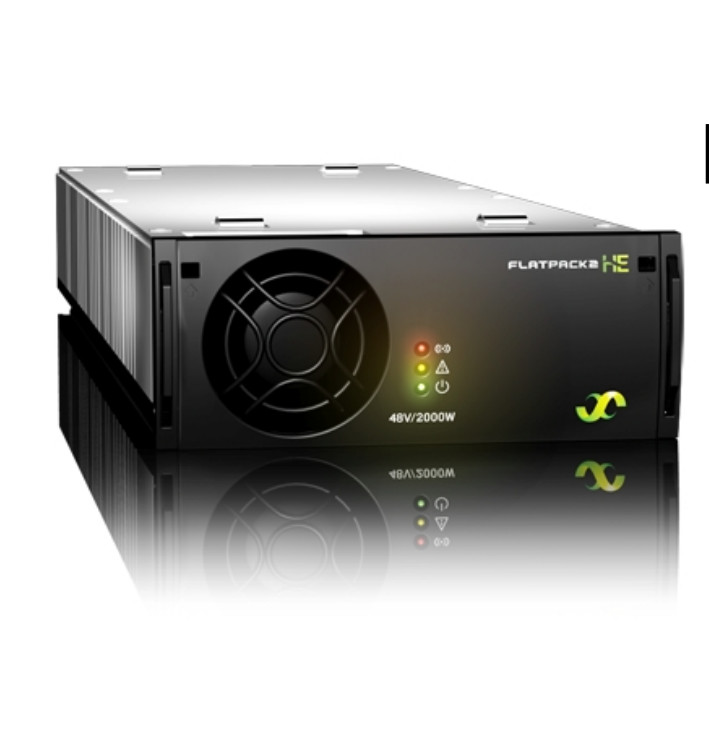

Módulo Retificador Eltek Flatpack2 48/2000HE 48V 2000W alta eficiência (Nº da peça 241115.105)
Flatpack2 48/2000 HE
A combinação de design inovador, eficiência e confiabilidade faz com que o Flatpack2 HE se destaque.
O aumento da velocidade da rede exige soluções de energia CC flexíveis e expansíveis. Os retificadores Flatpack2 HE são os seus principais blocos de construção para necessidades futuras.
O retificador de alta eficiência mais confiável da indústria!
Com uma eficiência de até 96,5%, as perdas foram reduzidas em 50% em comparação com o padrão atual da indústria. Numa perspetiva global, considerando o elevado consumo de energia na indústria de telecomunicações, esta inovação tecnológica não só reduz os custos operacionais para os operadores, como também pode ter um impacto ambiental significativo.
Principais características
- Densidade de potência, até 33 W/polegada³
- Alta eficiência
- Confiabilidade comprovada
- Flexibilidade de aplicação 2kW-3MW
- Conformidade global
- Tecnologia HE patenteada
Parâmetros:
|
| Modelo |
48V / 2000W HE |
48V / 3000W HE |
| Número da peça |
241115.105 |
241119.105 |
| DADOS DE ENTRADA |
| Tensão (nominal) |
185 - 275 VCA / 185 - 275 VCC |
176 - 277 VCA |
| Tensão (intervalo) |
85 - 300 VCA / 85 - 275 VCC |
85 - 305 VCA |
| Frequência |
45 - 66 Hz, 15-18,5 Hz1) / 0 Hz |
45 - 66 Hz |
| Corrente (máxima) @ entrada nominal, carga total |
11,6 ARMS |
19,2 ARMS |
|
Proteção
|
Fusível em ambas as linhas Varistor para proteção contra transientes Desconexão acima de 300 VCA/CC |
Fusível em ambas as linhas Varistor para proteção contra transientes
Desconexão acima de 305 VCA
|
| DADOS DE SAÍDA |
| Tensão (padrão) |
53,5 VCC |
| Tensão (intervalo ajustável) |
43,5 - 57,6 VCC |
43,2 - 582) VCC |
| Potência (máxima) |
2000 W |
3000 W |
| Potência @ 85 VCA |
850 W |
1380 W |
| Corrente (máxima) @ entrada nominal, carga total |
41,7 A |
62,5 A |
| Ondulação, largura de banda de 30 MHz |
< 100 mVpp |
< 150 mVpp |
| Ruído psométrico |
< 2 mVRMS |
< 2 mVRMS |
| Regulação de tensão estática |
±0,5% para carga de 10 - 100% |
| Regulação de tensão dinâmica |
±5,0% para variação de carga de 10-90% ou 90-10%, tempo de regulação< 50ms |
| Proteção |
Fusível, à prova de curto-circuito, proteção contra alta temperatura, limitação de corrente de irrupção de ligação a quente |
| OUTRAS ESPECIFICAÇÕES |
| Eficiência @ entrada nominal |
96 % |
|
Isolamento
|
4,0 kVCC- entrada para saída, 2,5 kVCC- entrada para terra, 710 VCC- saída para terra |
5,0 kVCC- entrada para saída, 2,5 kVCC- entrada para terra, 710 VCC- saída para terra |
| Alarmes: LED vermelho 'ligado' |
Desligamento de rede baixa, desligamento de alta e baixa temperatura, falha do retificador, desligamento de sobretensão na saída, falha da ventoinha, alarme de baixa tensão, falha do barramento CAN |
| Avisos: LED amarelo 'ligado' |
Retificador em modo de redução de potência, limite de corrente remota da bateria ativado, tensão de entrada fora da faixa, intermitente em sobretensão |
| Normal (módulo em funcionamento): LED verde 'ligado' |
| MTBF (Telcordia SR-332 Método I edição III (a)) |
>350 000 (@ Tambiente: 25 °C) |
>300 000 (@ Tambiente: 25 °C) |
| Temperatura de operação |
-40 a +75°C (-40 a +167°F)4), humidade 5 - 95% RH sem condensação |
| Redução de temperatura |
>55°C (131°F), 1200W @ 75°C (167°F) |
>55°C3)(131°F), 2100W @ 75°C (167°F)4) |
| Temperatura de armazenamento |
-40 a +85°C (-40 a +185°F), humidade 0 - 99% RH sem condensação |
| Dimensões[LxAxP] / Peso |
109 x 41,5 x 327mm (4,25 x 1,69 x 13”) / 1,95 kg (4,3 lbs) |
| NORMAS DE PROJETO |
| Segurança elétrica |
EN 62368-1:2020+A11:2020, IEC 62368-1:2018, IEC 60950-1:2005+A2:2013 UL 62368-1:2019 , CSA C22.2 No.62368-1:2019 |
| EMC |
EN 61000-6-1:2019, -6-2:2019, -6-3:2007+A1:2011+A2:2012+AC:2012, -6-4:2019, EN 61000-3-2:2019, ETSI EN 300 386 V.2.2.0:2020, Telcordia NEBS GR1089 CORE |
| Marinha |
DNVGL-CG-0339 |
- |
|
Ambiente
|
ETSI EN 300 019: 2-1 (Classe 1.2) & 2-2 (Classe 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE)
Condições normais de operação de acordo com IEC 62040-5-3:2016 cláusula 4.2. Outras condições de operação de acordo com IEC 62040-5-3:2016 cláusula 4.3, devem ser informadas
|
|
1) redução de potência, máximo 1000W @ 230Vac 16 2/3 Hz
2) 57,6V para revisão HW ≤ 5
|
3) 3kW: da revisão HW 6: desligamento a 95°C com redução para ~1000W |
