| Modelo |

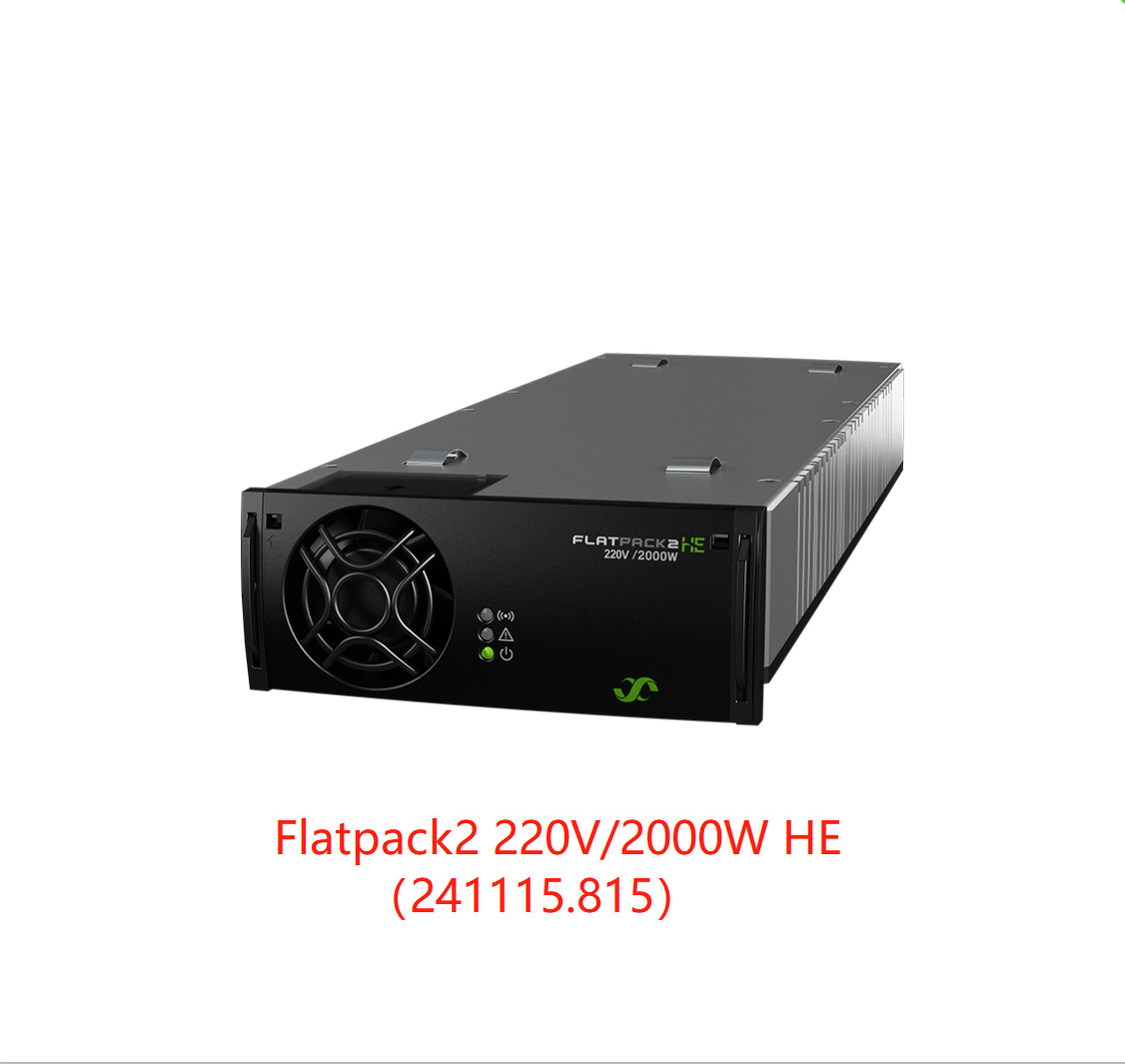

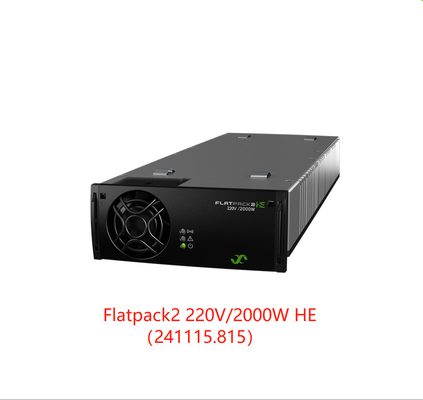

220 / 2000 HE WOR |
220 / 10A HE |
| Número da peça |
241115.815 |
241119.815 |
| DADOS DE ENTRADA |
| Faixa de tensão |
85 - 300 V AC/ DC |
85 - 305 V AC |
| Faixa de tensão (nominal) |
185 - 275 V AC/ DC |
176 - 305 V AC |
| Frequência |
0 - 66 Hz |
45 - 66 Hz |
| Corrente máxima |
11,9 A RMS |
17 ARMS |
| Fator de potência |
0,99 (@ carga de 50-100%) |
0,99 (@ carga de 50-100%) |
| THD (@ 230 VAC) |
< 5 % (@ carga total) |
< 4% (@ carga total) |
| Proteção |
Varistor para proteção contra transientes, fusível em ambas as linhas, desligamento acima de 300/305 V |
| DADOS DE SAÍDA |
| Tensão padrão |
245,3 VDC |
| Faixa de tensão |
178,51) - 297 VDC |
1981) - 280 VD 2)
C
|
| # Célula Pb suportada (1,8 - 2,4 V DC/ célula) |
108 - 122 |
108-110 (120 3)) |
| # Célula NiCad suportada (1,05 - 1,65 V DC/ célula) |
170 - 180 |
- |
| Potência máxima, entrada nominal |
2000 W |
2800 W |
| Potência máxima, entrada de 85V |
850 W |
1304 W |
| Corrente máxima, @220V DC |
9,16 A |
10 A 4) |
| Tempo de espera, tensão padrão e carga de 1500 W |
20 ms, VOUT > 178 VDC |
20 ms, VOUT > 210 VDC |
| Ripple e ruído, largura de banda de 30 MHz |
< 1000 mV PP |
| Compartilhamento de corrente |
±5% da corrente máxima de 10 a 100% da carga |
| Regulação estática de tensão |
±0,5% de 10% a 100% da carga e entrada nominal |
| Regulação dinâmica de tensão |
±5,0% para variação de carga de 10-90% ou 90-10%, tempo de regulação< 50ms |
| Proteção |
Desligamento por sobretensão, à prova de curto-circuito, alta temperatura, limitação de corrente de irrupção de plug-in a quente, diodo ORing |
| OUTRAS ESPECIFICAÇÕES |
| Eficiência |
> 95% |
> 95,5% |
| Isolamento |
3,0 kVAC – entrada para saída, 1,5 kV AC – entrada para terra, 1,5 kV DC – saída para terra 3 kVAC – CAN para entrada, 3 kV AC – CAN para saída, 500 V AC – CAN para terra |
| Alarmes (LED vermelho) |
Desligamento de rede baixa, desligamento de alta e baixa temperatura, falha do retificador, desligamento por sobretensão na saída, falha do ventilador, alarme de baixa tensão, falha do barramento CAN |
| Avisos (LED amarelo) |
Retificador em modo de redução de potência, limite de corrente da bateria remota ativado, tensão de entrada fora da faixa, piscando em caso de sobretensão |
| Normal (LED verde) |
Entrada e saída ok |
| MTBF (Telcordia SR-332 Método I, edição III (a)) |
>391 000h (@T AMBIENTE= 25°C) |
>400 000h (@T AMBIENTE= 25°C) |
| Temperatura de operação (5 - 95% RH sem condensação) A potência de saída diminui acima da temperatura / para |
-40 a +75°C [ -40 a +167°F]
+55°C / 1350W @ +75°C
|
-40 a +75°C [ -40 a +167°F]
+50°C / 1750 W @ +75°C
|
| Temperatura de armazenamento |
-40 a +85°C (-40 a +185°F), umidade 0 - 99% RH sem condensação |
| Dimensões[LxAxP] / Peso |
109 x 41,5 x 327mm (LxAxP) [4,25 x 1,69 x 13”] / 1,950 kg [4,3lbs] |
| NORMAS DE PROJETO |
| Segurança elétrica |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMC |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5
|
| Harmônicos da rede |
EN 61000 -3-2 |
| Meio ambiente |
ETSI EN 300 019: 2-1 (Classe 1.2), 2-2 (Classe 2.3) & 2-3 (Classe 3.2)
ETSI EN 300 132-2
2011/ 65/ EU (RoHS) & 2008/ 98/EC (WEEE)
|
|
Conformidade marítima
(Classe EMC B com filtro AC)
|
Regras DnV para Classificação de Navios, Embarcações de Alta Velocidade e Leves e DnV Offshore
Padrões
|
-
|
