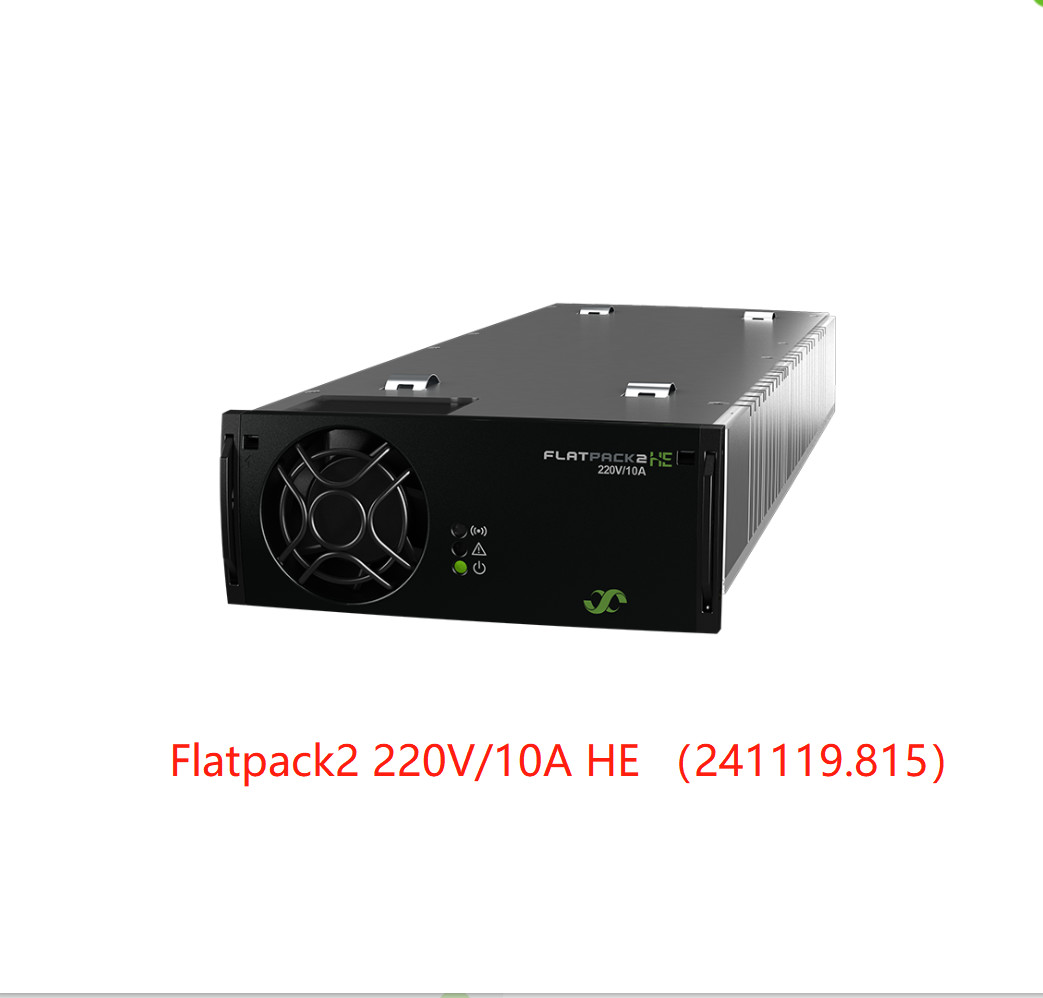

Módulo rectificador Eltek Flatpack2 220V/10A HE 220V 2800W (n.o da parte: 241119.815)
Flatpack2 220V/10A HE
Desde o lançamento, a família Flatpack2 expandiu-se para uma ampla seleção de potências e tensões.
Os sistemas de energia até à gama de MW podem ser realizados utilizando o modelo 10A que aborda as necessidades de energia de centros de dados modulares pequenos e maiores.
Rectificador de alta eficiência e de confiança para aplicações industriais
Os sistemas de alimentação de 220 Vdc fornecem uma excelente alternativa aos UPS AC tradicionais, proporcionando melhorias significativas de eficiência e fiabilidade.
Com 220 Vdc, podem ser utilizados componentes normalizados, cabos e distribuição e a maioria dos equipamentos de TI concebidos para 208/230 Vac podem ser ligados directamente ao autocarro 220 Vdc.
Principais características
L Confiabilidade comprovada
L Alta densidade de potência
L Alta eficiência
1 Flexibilidade de aplicação - 2 kW para instalações multicabinet
l Aceita entrada de corrente contínua (conversor de corrente contínua/corrente contínua)
L Conformidade global (CE, UL)
L Certificações marítimas e offshore
L Tecnologia patenteada
L Controladores digitais
Parâmetros:
| Modelo |
220 / 2000 O CORAÇÃO |
220 / 10A HE |
| Número da parte |
241115.815 |
241119.815 |
| INPUT DATA |
| Intervalo de tensão |
85 - 300 V AC/DC |
85 - 305 V AC |
| Intervalo de tensão (nominal) |
185 - 275 V AC/DC |
176 - 305 V AC |
| Frequência |
0 - 66 Hz |
45 - 66 Hz |
| Corrente máxima |
11.9 RMS |
17 ARMS |
| Fator de potência |
0.99 (@ 50-100% de carga) |
0.99 (@ 50-100% de carga) |
| THD (@ 230 VAC) |
< 5 % (@ carga total) |
< 4% (@ carga total) |
| Proteção |
Varistor para protecção transitória, fusível em ambas as linhas, desligamento acima de 300/ 305 V |
| DADOS DE EXTRAÇÃO |
| Voltagem por defeito |
245.3 VDC |
| Intervalo de tensão |
178.51) - 297 VDC |
1981)- 280 VD 2)
C
|
| # Célula Pb suportada (1.8 - 2.4 V DC/ célula) |
108 - 122 |
108-110 (120 3)) |
| # Suporte de células NiCad (1,05 - 1,65 V DC/ célula) |
170 - 180 |
- |
| Potência máxima, entrada nominal |
2000 W |
2800 W |
| Potência máxima, entrada de 85 V |
850 W |
1304 W |
| Corrente máxima, @220V DC |
9.16 A |
10 A 4) |
| Tempo de espera, tensão por defeito e carga de 1500 W |
20 ms, VOUT > 178 VDC |
20 ms, VOUT > 210 VDC |
| Ondulação e ruído, largura de banda de 30 MHz |
< 1000 mV PP |
| Partilha corrente |
± 5% da corrente máxima de 10 a 100% de carga |
| Regulação da tensão estática |
± 0,5% de 10% a 100% de carga e entrada nominal |
| Regulação da tensão dinâmica |
± 5,0% para variação de carga de 10 a 90% ou de 90 a 10%, tempo de regulação < 50 ms |
| Proteção |
Desligamento por sobrevoltagem, prova de curto-circuito, alta temperatura, limite de corrente de entrada de ligação a quente, diodo ORing |
| Outros requisitos |
| Eficiência |
> 95% |
> 95,5% |
| Isolamento |
3.0 kVAC ️ entrada para saída, 1.5 kV AC ️ entrada para terra, 1.5 kV DC ️ saída para terra 3 kVAC ️ CAN para entrada, 3 kV AC ️ CAN para saída, 500 V AC ️ CAN para terra |
| Alarmes (LED vermelho) |
Desligamento da rede de baixa tensão, desligamento de alta e baixa temperatura, falha do retificador, desligamento da saída por sobrevoltagem, falha do ventilador, alarme de baixa tensão, falha do autocarro CAN |
| Aviso (LED amarelo) |
Rectificador em modo de redução de potência, limite de corrente da bateria remoto ativado, tensão de entrada fora do intervalo, piscando em sobrevoltagem |
| Normal (LED verde) |
Input e saída OK |
| MTBF (Telcordia SR-332 Método III (a) da edição I) |
> 391 000h (@T AMBIENT= 25°C) |
> 400 000h (@T AMBIENT= 25°C) |
| Temperatura de funcionamento (5-95% RH sem ar condicionado) Potência de saída superior a temp / a |
-40 a +75°C [ -40 a +167°F]
+55°C / 1350W @ +75°C
|
-40 a +75°C [ -40 a +167°F]
+50°C / 1750 W @ +75°C
|
| Temperatura de armazenamento |
-40 a +85°C (-40 a +185°F), umidade 0 - 99% RH não condensante |
| Dimensões [WxHxD] / Peso |
109 x 41,5 x 327 mm (WxHxD) [4,25 x 1,69 x 13 ¢] / 1,950 kg [4,3 lbs] |
| Normas de conceção |
| Segurança elétrica |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMC |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5
|
| Harmónicas principais |
EN 61000 -3-2 |
| Meio Ambiente |
ETSI EN 300 019: 2-1 (classe 1.2), 2-2 (classe 2.3) e 2-3 (classe 3.2)
ETSI EN 300 132-2
2011/ 65/ UE (RoHS) e 2008/ 98/CE (REEE)
|
|
Conformidade marítima
(Classe B EMC com filtro AC)
|
Regras DnV para a classificação dos navios, embarcações de alta velocidade e leves e DnV offshore
Normas
|
-
|
