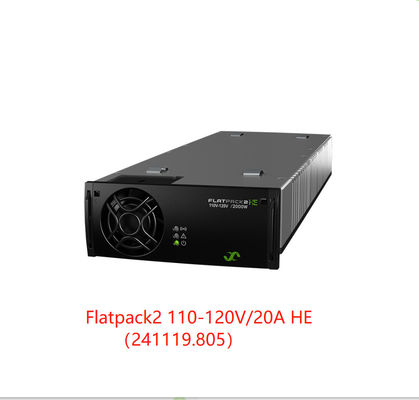

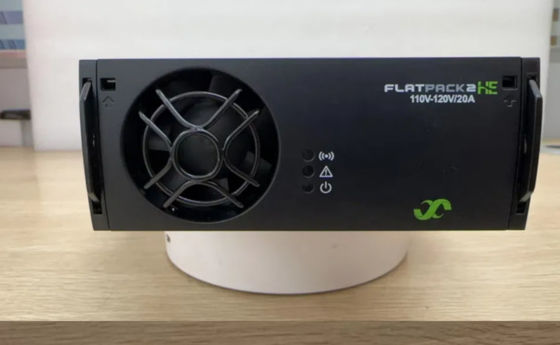

Módulo Retificador Eltek Flatpack2 110-120V/20A HE de Alta Eficiência (Número da peça. 241119.805
O Eltek Flatpack2 110-125V / 2000 HE (241115.805) é um retificador de alta eficiência e alta densidade projetado para redes elétricas modernas
e aplicações industriais. Este módulo traduz décadas de experiência da Eltek’s em um fator de forma compacto de 1U, entregando uma robusta2000W de saída em 110Vcc ou 125Vcc.
Com uma eficiência líder de mercado de >95% (Alta Eficiência), ele reduz significativamente os custos operacionais (OPEX) e o estresse térmico,
tornando-o a escolha principal para carregamento de baterias e fornecimento direto de CC em infraestruturas críticas.
Principais características
- Confiabilidade comprovada
- Alta densidade de potência
- Flexibilidade de aplicação - de 2KW a instalações multicabinetes
- Aceita entrada CC (conversor CC/CC)
- Conformidade global (CE, UL)
- Certificações marítimas e offshore
- Tecnologia patenteada
- Controladores digitais
- Parâmetros :
Modelo
| 110 / 2000 HE WOR |
110-120 / 20A HE |
Número da peça |
| 241115.805 |
241119.805 |
DADOS DE ENTRADA |
| Faixa de tensão (nominal) |
| 185 - 275 V CA/ CC |
176 - 277 V CA 1) |
Faixa de tensão |
| 89.2 |
85 - 305 V A 1) |
C
# Célula de chumbo-ácido suportada (1.8 - 2.4 V CC/ célula)
|
| 0 - 66 Hz |
45 - 66 Hz |
Corrente máxima |
| 11.9 A RMS |
18.64 ARMS |
Fator de Potência |
| 0.99 (@ 50-100 % de carga) |
THD (@ 230 VAC) |
THD (@ 230 VAC) |
| < 5 % (@ carga total) |
< 4 % (@ carga total) |
Proteção |
| Desligamento por sobretensão, à prova de curto-circuito, alta temperatura, limitação de corrente de irrupção de conexão a quente, diodo ORing |
DADOS DE SAÍDA |
| Tensão padrão |
| 122.5 VCC |
Faixa de tensão |
| 89.2 |
2) - 151.25 VD 1)90.0 |
2) - 151.25 VD 1)C
# Célula de chumbo-ácido suportada (1.8 - 2.4 V CC/ célula)
|
| 54 - 71 |
54 -60 |
# Célula de NiCad suportada (1.05 - 1.65 V CC/ célula) |
| 85 - 104 |
86 - 91 |
Potência máxima, entrada nominal |
| 2000 W |
3025 W1) |
Potência máxima, entrada de 85V |
| 850 W |
1280 W |
Corrente máxima |
| 16.7 A |
20 A |
Tempo de retenção, tensão padrão e carga de 1500 W |
| 20 ms, VOUT > 99.7 VCC |
10 ms, VOUT > 99.7 VCC |
Compartilhamento de corrente |
| ±5% da corrente máxima de 10 a 100% de carga |
Regulação de tensão estática |
| ±0.5% de 10% a 100% de carga e entrada nominal |
Regulação de tensão dinâmica |
| ±5.0% para variação de carga de 10-80% ou 80-10%, tempo de regulação |
< 50msOndulação e ruído, largura de banda de 30 MHz |
| < 500 mV PP |
Proteção |
| Desligamento por sobretensão, à prova de curto-circuito, alta temperatura, limitação de corrente de irrupção de conexão a quente, diodo ORing |
OUTRAS ESPECIFICAÇÕES |
| Eficiência |
| > 94% |
Isolamento |
Isolamento |
| 3.0 kVCA – entrada e saída, 1.5 kV CA – terra de entrada, 1.5 kV CC – terra de saída 3 kVCA CAN – entrada, 3kVCA CAN – saída |
Alarmes (LED Vermelho) |
| Desligamento por rede baixa, desligamento por alta e baixa temperatura, Falha do retificador, desligamento por sobretensão na saída, falha do ventilador, alarme de baixa tensão, falha do barramento CAN |
Avisos (LED Amarelo) |
| Retificador em modo de redução de potência, limite de corrente da bateria remota ativado, tensão de entrada fora da faixa, piscando em sobretensão |
Normal (LED Verde) |
| Entrada e saída OK |
MTBF (Método III (a) da Telcordia SR-332 Edição I) |
| >391 000h (@T AMBIENTE= 25°C) |
>400 000h (@T AMBIENTE= 25°C) |
Temperatura de operação (5 - 95% UR sem condensação) A potência de saída é reduzida acima da temperatura / para |
| -40 a +75°C [ -40 a +167°F] |
+50°C / 1150 W @ +75°C
-40 a +75°C [ -40 a +167°F]
|
+50°C / 1150 W @ +75°C
Temperatura de armazenamento
|
| -40 a +85°C (-40 a +185°F), umidade 0 - 99% UR sem condensação |
Dimensões[LxAxP] / Peso |
| 109 x 41.5 x 327mm (LxAxP) [4.25 x 1.69 x 13”] / 1.950 kg [4.3lbs] |
PADRÕES DE PROJETO |
| Segurança elétrica |
| UL 60950 -1, EN 60950 -1, CSA 22.2 |
EMC |
| ETSI EN 300 386 V.1.3.2 |
EN 61000-6-1 / -2 / -3 / -4 / -5
Harmônicos da rede
|
| EN 61000 -3-2 |
Ambiente |
| ETSI EN 300 019: 2-1 (Classe 1.2), 2-2 (Classe 2.3) & 2-3 (Classe 3.2) |
ETSI EN 300 132-2
2011/ 65/ UE (RoHS) & 2008/ 98/CE (WEEE)
Conformidade marítima
|
|
(Classe B de EMC com filtro CA)
Regras DnV para Classificação de Navios, Embarcações de Alta Velocidade e Leves e Padrões Offshore DnV
|
- |
1) Especificação válida para versão de hardware 2 e mais recentes. Para revisões mais antigas, consulte DS:24111x.805.DS3 ver1.
|
|
2) A tensão de saída aumentará em cargas leves (
< 1.6A)
|
