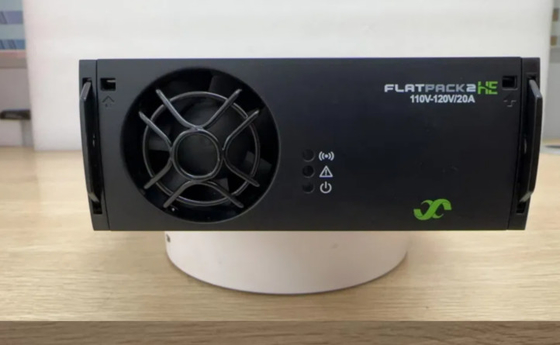

Módulo Retificador Eltek Flatpack2 110-120V/20A HE Módulo de Alta Eficiência (Nº da peça 241119.805)
FLATPACK2 110/2000 HE
Flatpack2 110-120V/20A HE
Desde o lançamento, a família Flatpack2 expandiu-se para uma vasta seleção de potências e tensões.
Flatpack2 110-120V/20A HE
Retificador confiável de alta eficiência para aplicações industriais
Principais características
- Confiabilidade comprovada
- Alta densidade de potência
- Flexibilidade de aplicação - instalações de 2KW a multicabinetes
- Aceita entrada CC (conversor CC/CC)
- Conformidade global (CE, UL)
- Marinha &
- Certificações offshore
- Tecnologia patenteada
- Controladores digitais
Parâmetros:
| Modelo |
110 / 2000 HE WOR |
110-120 / 20A HE |
| Número da peça |
241115.805 |
241119.805 |
| DADOS DE ENTRADA |
| Faixa de tensão (nominal) |
185 - 275 V CA/CC |
176 - 277 V CA 1) |
| Faixa de tensão |
85 - 300 V CA/CC |
85 - 305 V CA 1)
C
|
| Frequência |
0 - 66 Hz |
45 - 66 Hz |
| Corrente máxima |
11,9 A RMS |
18,64 ARMS |
| Fator de potência |
0,99 (@ 50-100 % de carga) |
0,99 (@ 50-100 % de carga) |
| THD (@ 230 VCA) |
< 5 % (@ carga total) |
< 4 % (@ carga total) |
| Proteção |
Varistor para proteção contra transientes, fusível em ambas as linhas, desligamento acima de 300/305 V |
| DADOS DE SAÍDA |
| Tensão padrão |
122,5 VCC |
| Faixa de tensão |
89,22) - 171,6 VCC |
90,02) - 151,25 VCC 1)
C
|
| # Célula Pb suportada (1,8 - 2,4 V CC/célula) |
54 - 71 |
54 -60 |
| # Célula NiCad suportada (1,05 - 1,65 V CC/célula) |
85 - 104 |
86 - 91 |
| Potência máxima, entrada nominal |
2000 W |
3025 W1) |
| Potência máxima, entrada de 85V |
850 W |
1280 W |
| Corrente máxima |
16,7 A |
20 A |
| Tempo de espera, tensão padrão e carga de 1500 W |
20 ms, VOUT > 99,7 VCC |
10 ms, VOUT > 99,7 VCC |
| Compartilhamento de corrente |
±5% da corrente máxima de 10 a 100% de carga |
| Regulação de tensão estática |
±0,5% de 10% a 100% de carga e entrada nominal |
| Regulação de tensão dinâmica |
±5,0% para variação de carga de 10-80% ou 80-10%, tempo de regulação< 50ms |
| Ondulação e ruído, largura de banda de 30 MHz |
< 500 mV PP |
| Proteção |
Desligamento por sobretensão, à prova de curto-circuito, alta temperatura, limitação de corrente de irrupção de conexão a quente, diodo ORing |
| OUTRAS ESPECIFICAÇÕES |
| Eficiência |
> 94% |
> 94% |
| Isolamento |
3,0 kVCA – entrada e saída, 1,5 kV CA – terra de entrada, 1,5 kV CC – terra de saída 3 kVCA CAN – entrada, 3 kVCA CAN – saída |
| Alarmes (LED vermelho) |
Desligamento de rede baixa, desligamento de alta e baixa temperatura, falha do retificador, desligamento por sobretensão na saída, falha da ventoinha, alarme de baixa tensão, falha do barramento CAN |
| Avisos (LED amarelo) |
Retificador em modo de redução de potência, limite de corrente da bateria remota ativado, tensão de entrada fora da faixa, piscando em caso de sobretensão |
| Normal (LED verde) |
Entrada e saída ok |
| MTBF (Telcordia SR-332 Issue I método III (a)) |
>391 000h (@T AMBIENTE= 25°C) |
>400 000h (@T AMBIENTE= 25°C) |
| Temperatura de operação (5 - 95% UR sem condensação) A potência de saída diminui acima da temperatura / para |
-40 a +75°C [ -40 a +167°F]
+55°C / 1350W @ +75°C
|
-40 a +75°C [ -40 a +167°F]
+50°C / 1150 W @ +75°C
|
| Temperatura de armazenamento |
-40 a +85°C (-40 a +185°F), humidade 0 - 99% UR sem condensação |
| Dimensões[LxAxP] / Peso |
109 x 41,5 x 327mm (LxAxP) [4,25 x 1,69 x 13”] / 1,950 kg [4,3lbs] |
| NORMAS DE PROJETO |
| Segurança elétrica |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMC |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5
|
| Harmônicos da rede |
EN 61000 -3-2 |
| Meio ambiente |
ETSI EN 300 019: 2-1 (Classe 1.2), 2-2 (Classe 2.3) & 2-3 (Classe 3.2)
ETSI EN 300 132-2
2011/ 65/ UE (RoHS) & 2008/ 98/CE (WEEE)
|
|
Conformidade marinha
(Classe EMC B com filtro CA)
|
Regras DnV para Classificação de Navios, Embarcações de Alta Velocidade e Leves e Padrões Offshore DnV |
-
|
|
1) Especificação válida para a versão HW 2 e mais recente. Para revisão mais antiga, consulte DS:24111x.805.DS3 ver1.
2) A tensão de saída aumentará com cargas leves (< 1,6A)
|
