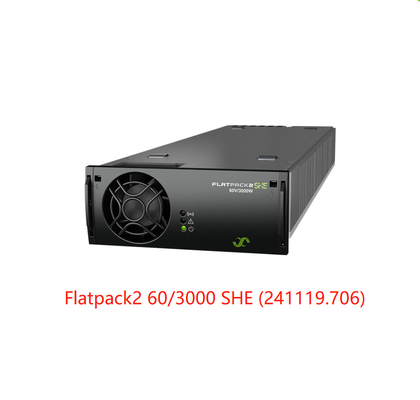

Retificadores Eltek Flatpack2 60/3000 SHE 60Vdc 3000W módulo de alta eficiência 97,85% (Nº da peça 241119.706)
Flatpack2 60/3000 SHE
O Flatpack2 60/3000 Super HE está a contribuir para estabelecer o novo padrão da indústria para eficiência no mercado de energia DC.
Retificador de Super Alta Eficiência (SHE) para aplicações de telecomunicações
O Flatpack2 60/3000 Super HE está a contribuir para estabelecer o novo padrão da indústria para eficiência no mercado de energia DC.
Com uma eficiência de até 97,8%, o Super HE é um retificador premium particularmente adequado para mercados e aplicações onde a energia é dispendiosa. Em aplicações ligadas à rede, o tempo de retorno do investimento é de até 2 anos em comparação com os retificadores HE padrão, e em aplicações híbridas ainda mais rápido.
O Flatpack2 60/3000 Super HE é totalmente compatível com os sistemas Flatpack2 e Flatpack2 HE.
Principais características
- Super Alta Eficiência – até 97,8%
- Alta densidade de potência – 33 w/in3
- Compatível com sistemas existentes
- Conformidade global
- Tecnologia patenteada
- Conectável a quente
Parâmetros :
| Flatpack2 60/3000 SHE |
| Modelo |
60/3000 SHE |
| Número da peça |
241119.706 |
| DADOS DE ENTRADA |
| Tensão (gama nominal) |
206 - 264 VCA |
| Tensão (gama de operação) |
85 - 264 VCA |
| Frequência |
45 - 66 Hz |
| Corrente máxima |
16 ARMS |
| Proteção |
Fusível em Live, varistor para proteção contra transientes, desligamento quando VIN está fora da gama |
| DADOS DE SAÍDA |
| Tensão (padrão) |
67 VCC |
| Tensão (gama ajustável) |
54 - 72 VCC |
| Potência máxima, entrada nominal |
3000 W |
| Potência máxima, com redução @VIN = 85 VCA |
1000 W |
| Corrente máxima, @VOUT = 60 VCC |
50 A |
| Partilha de corrente |
±5,0% da corrente máxima |
| Regulação de tensão estática (carga de 10-100%) |
±0,5% |
| Regulação de tensão dinâmica |
±5,0% para variação de carga de 10-90% ou 90-10%, tempo de regulação < 50ms |
| Tempo de espera (carga de 3000W) |
>10ms; tensão de saída > 52,5 VCC |
| Ondulação |
< 150 mVPP , largura de banda de 30 MHz |
|
Proteção
|
Desligamento por sobretensão, à prova de curto-circuito, alta temperatura, limitação de corrente de irrupção de conexão a quente, fusível |
| OUTRAS ESPECIFICAÇÕES |
| Eficiência de pico |
97,8 % |
|
Isolamento
|
3,0 kVCA – entrada para saída
1,5 kVCA – entrada para terra de proteção
0,6 kVCC – saída para terra de proteção
|
|
Alarmes (LED vermelho)
|
Desligamento de rede baixa, desligamento de alta e baixa temperatura, Falha do retificador, Desligamento por sobretensão na saída, Falha da ventoinha (acionada em combinação com alta temperatura interna), Alarme de baixa tensão, Falha do barramento CAN |
| Avisos (LED amarelo) |
Retificador em modo de redução de potência, Limite de corrente remoto ativado, Tensão de entrada fora da gama, intermitente em caso de sobretensão |
| Normal (LED verde) |
Entrada e saída ok |
| Temperatura de operação (5 - 95% HR sem condensação) |
-40 - 75°C [-40 - 167°F ] |
| A potência máxima de saída diminui acima da temperatura / para |
3000W @ 45°C / 1800 W @ 75°C1) |
|
MTBF (Telcordia SR-332 Iss.3 método II Caso
L1)
|
> 1 500 000 horas |
| Dimensões[LxAxP] / Peso |
109 x 41,0 x 327mm [4,25 x 1,61 x 13”] / 2,050 kg [4,5lbs] |
| NORMAS DE PROJETO |
| Segurança elétrica |
IEC 62368-1, EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013 |
|
EMC
|
EN 61000-6-1:2016, -6-2:2016, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011
EN 300 386:v2.1.1, FCC CFR 47 Parte 15:2013
|
|
Ambiente
|
ETSI EN 300 019: 2-1 (Classe 1.2) & 2-2 (Classe 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE)
Condições normais de operação de acordo com IEC 62040-5-3:2016 cláusula 4.2. Outras condições de operação de acordo com IEC 62040-5-3:2016 cláusula 4.3, devem ser informadas
|
| 1) Quando a tensão da rede de entrada estiver abaixo de 210 VRMS a redução da temperatura começará a 40 °C e 1500 W estarão disponíveis a 75 °C |
