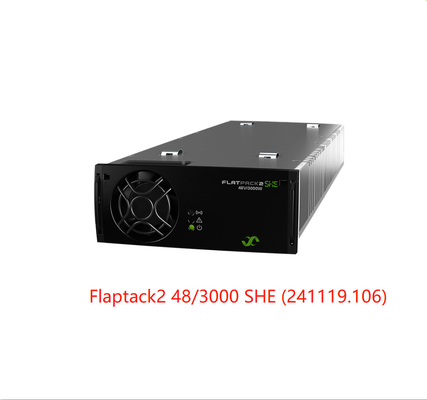

Retificadores Eltek DC Flatpack2 48/3000 SHE módulo 48Vdc 3000W (Nº da peça: 241119.106)
Flatpack2 48/3000 SHE
O Flatpack2 48/3000 Super HE está a contribuir para estabelecer o novo padrão da indústria para eficiência no mercado de energia DC. Com uma eficiência de 97,8%, o Super HE é um retificador premium particularmente adequado para mercados e aplicações onde a energia é dispendiosa. Em aplicações ligadas à rede, o tempo de retorno do investimento é de apenas 2 anos em comparação com os retificadores HE padrão, e em aplicações híbridas ainda mais rápido.
Retificador de Super Alta Eficiência (SHE) para Aplicações de Telecomunicações
O Flatpack2 3000/48 Super HE é totalmente compatível com os sistemas Flatpack2 e Flatpack2 HE e pode substituir qualquer módulo Flatpack2 de 3kW.
Principais características
- Super alta eficiência - 97,8%
- Alta densidade de potência - 33 W/polegada³
- Compatível com sistemas existentes
- Conformidade global
- Tecnologia patenteada
- Conectável a quente
Parâmetros:
|
| Modelo |
48/2000 SHE |
48/3000 SHE |
| Número da peça |
241115.106 |
241119.106 |
| DADOS DE ENTRADA |
| Tensão (faixa nominal) |
185 - 264 VCA |
206 - 264 VCA |
| Tensão (faixa de operação) |
85 - 264 VCA |
| Frequência |
45 - 66 Hz |
| Corrente máxima |
11,6 ARMS |
16 ARMS |
| Proteção |
Fusível em Live, varistor para proteção contra transientes, desligamento quando VIN está fora da faixa |
| DADOS DE SAÍDA |
| Tensão (padrão) |
53,5 VCC |
| Tensão (faixa ajustável) |
43,21) - 57,6 VCC |
| Potência máxima, entrada nominal |
2000 W |
3000 W |
| Potência máxima, com redução @VIN = 85 VCA |
850 W |
1000 W |
| Corrente máxima, @VOUT = 48 VCC |
41,7 A |
62,5 A |
| Partilha de corrente |
±5,0% da corrente máxima |
| Regulação de tensão estática (carga de 10-100%) |
±0,5% |
| Regulação de tensão dinâmica |
±5,0% para variação de carga de 10-90% ou 90-10%, tempo de regulação< 50ms |
| Tempo de espera, @100% de carga |
>10ms; tensão de saída > 42 VCC |
| Ondulação |
<150 mVPP , largura de banda de 30 MHz |
|
Proteção
|
Desligamento por sobretensão, à prova de curto-circuito, alta temperatura, limitação de corrente de irrupção de conexão a quente, fusível |
| OUTRAS ESPECIFICAÇÕES |
| Eficiência de pico |
97,8 % |
|
Isolamento
|
3,0 kVCA – entrada para saída
1,5 kVCA – entrada para terra de proteção
0,5 kVCC – saída para terra de proteção
|
|
Alarmes (LED vermelho)
|
Desligamento de rede baixa, desligamento por alta e baixa temperatura, falha do retificador, desligamento por sobretensão na saída, falha da ventoinha, alarme de baixa tensão, falha do barramento CAN |
|
Avisos (LED amarelo)
|
Retificador em modo de redução de potência, limite de corrente remoto ativado, tensão de entrada fora da faixa, intermitência em sobretensão |
| Normal (LED verde) |
Entrada e saída ok |
| MTBF (Telcordia SR-332 Iss.3 método II Caso L1) |
1 900 000 horas |
| Altitude |
Até 4000m |
| Temperatura de operação (5 - 95% RH sem condensação) |
-40 - 75°C [-40 - 167°F ] |
| Potência máxima de saída reduzida acima da temperatura / para |
45°C [+113°F] / 1350 W |
45°C [+113°F] / 1800 W 2) |
| Temperatura de armazenamento |
-40 a +85°C (-40 a +185°F), humidade 0 - 99% RH sem condensação |
| Dimensões[LxAxP] / Peso |
109 x 41,0 x 327mm [4,25 x 1,61 x 13”] / 2,050 kg [4,5lbs] |
| NORMAS DE PROJETO |
| Segurança elétrica |
EN 62368-1:2020+A11:2020, IEC 62368-1:2018, UL 62368-1:2019 |
|
EMC
|
EN 61000-6-1:2019, -6-2:2019, -6-3:2007+A1:2011+A2:2012+AC:2012, -6-4:2019
ETSI EN 300 386 V.2.2.0:2020, FCC CFR 47 Parte 15:2020
|
|
Ambiente
|
ETSI EN 300 019: 2-1 (Classe 1.2), 2-2 (Classe 2.3) & 2-3 (Partes da Classe 3.23)) EU 2015/863 (RoHS) & 2012/19/EU (WEEE)
Condições normais de operação de acordo com IEC 62040-5-3:2016 cláusula 4.2. Outras condições de operação de acordo com IEC 62040-5-3:2016 cláusula 4.3, devem ser informadas
|
|
1) Operação em espera / teste (VOUT < 48VCC) limitada para VIN > 230 VCA
2) Quando a tensão da rede de entrada estiver abaixo de 210 VRMS a redução da temperatura começará a 40 °C e 1500 W estarão disponíveis a 75 °C
3) Testado de acordo com Temperatura, RH e Vibração
|
