As aplicações nestes mercados exigem sistemas de energia de corrente contínua de última geração, confiáveis e seguros.ampla gama de temperatura de funcionamento e excelente fiabilidade em sua pequena caixa de 217 mm de profundidade.
Usados no rack 3U com o controlador Smartpack S, os retificadores Flatpack S cobrem aplicações de 2 a 8kW usando um espaço mínimo, menos de 18 litros e baixa dissipação de calor.
| |

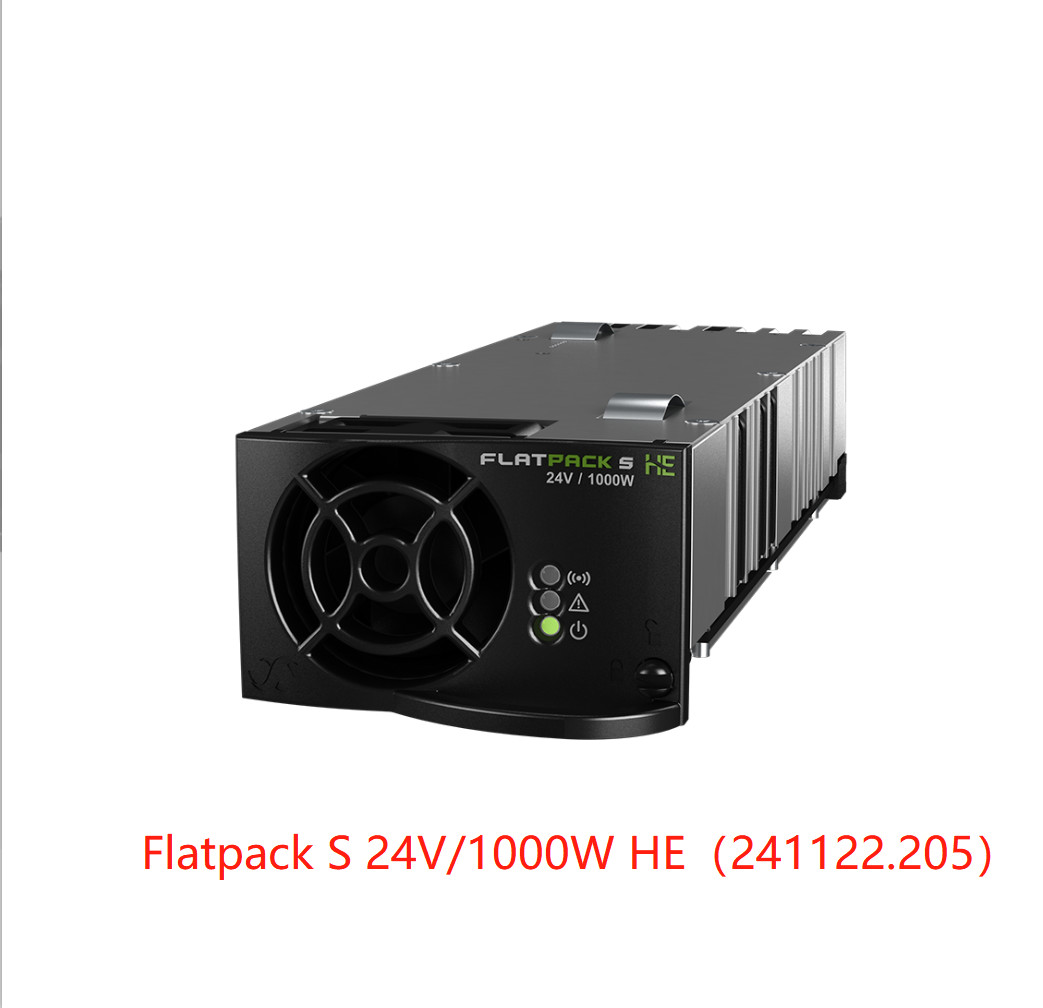

| Modelo | Flatpack S 24/1000 HE |
| Número da parte | 241122.205 |
| INPUT DATA |
| Voltagem (intervalo nominal) | 185 VAC/DC- 305 VAr condicionado/ 300 VDC |
| Voltagem (intervalo de funcionamento) | 85 VAC/DC- 305 VAr condicionado/ 300 VDC |
| Frequência (nominal / intervalo) | 45 - 66 Hz / DC |
| Corrente máxima | 5.9 ARMS |
| Fator de potência | > 0,99 a 50% de carga ou mais |
| Proteção | Fusão Desligamento acima de 305 VAr condicionado/ 300 VDC |
| DADOS DE EXTRAÇÃO |
| Voltagem (padrão) | 26.7 VDC |
| Voltagem (intervalo ajustável) | 21 - 29 VDC |
| Potência máxima, entrada nominal | 1000 W |
| Potência máxima, @ 85 VAC/DC | 440 W |
| Corrente máxima | 41.7 A (@V)OUT< 24 VDC) |
| Partilha corrente | ± 5% da corrente máxima de 10 a 100% de carga |
| Regulação da tensão estática (10-100% de carga) | ± 0,5% |
| Regulação da tensão dinâmica | ± 5,0% para variação de carga de 10 a 90% ou de 90 a 10%, tempo de regulação < 50 ms |
| Tempo de espera. | > 20 ms; tensão de saída > 21 VDC |
| Ripple | < 150 mVPP, largura de banda de 30 MHz |
Proteção | Diodo de bloqueio de OR, prova de curto-circuito, protecção contra sobrevoltagem e protecção contra altas temperaturas |
| Outros requisitos |
| Eficiência máxima | 920,5% |
| Isolamento | 3.0 kVAr condicionado- entrada e saída, 1,5 kVAr condicionado- Terra de entrada, 0,5 kVDC- terra de saída |
| Alarmes (LED vermelho) | Desligamento da rede de baixa tensão, desligamento de alta e baixa temperatura, falha do retificador, desligamento da saída por sobrevoltagem, falha do ventilador, alarme de baixa tensão, falha do autocarro CAN |
| Aviso (LED amarelo) | Rectificador em modo de redução de potência, limite de corrente da bateria remota ativado, tensão de entrada fora do intervalo, piscando em sobrevoltagem |
| Normal (LED verde) | Input e saída OK |
| Relais de alarme potencial (normalmente fechados) | Abertura em caso de alarme e interrupção da rede |
| MTBF (Telcordia SR-232 Iss.3 Meth. II Caso L1) | > 1 975 044 (@ Tambiente: 25 °C) |
| Temperatura de funcionamento (5-95% RH sem ar condicionado) | - 40 - 85°C [-40 - 185°F] |
| Potência de saída máxima acima de temp / to | 45°C [+113°F] / 400 W |
| Temperatura de armazenamento | -40 a +85°C (-40 a +185°F), umidade 0 - 99% RH não condensante |
| Dimensões [WxHxD] / Peso | 72 x 41,5 x 217 mm (2,83 x 1,63 x 8,54 ′′) / < 850 g (1,9 lbs) |
| Normas de conceção |
Segurança elétrica | EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013 CEI 60950-1:2013, UL 60950-1:2014 |
EMC | EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011, TS 61000-6-5, EN 300 386:v1.6.1, FCC CFR 47 Parte 15:2013 |
| Marinha | DNVGL-CG-03391), Certificado ABS PDA1) |
Meio Ambiente | ETSI EN 300 019: 2-1 (Classe 1.2) e 2-2 (Classe 2.3) UE 2015/863 (RoHS) e 2012/19/UE (REEE) Condições normais de funcionamento, em conformidade com a norma IEC 62040-5-3:2016, secção 4.2. Outras condições de funcionamento, em conformidade com a norma IEC 62040-5-3:2016, secção 4.3, deve ser informado |
| 1) apenas válido para o número de peça 241122.205M |
