| Modelo |

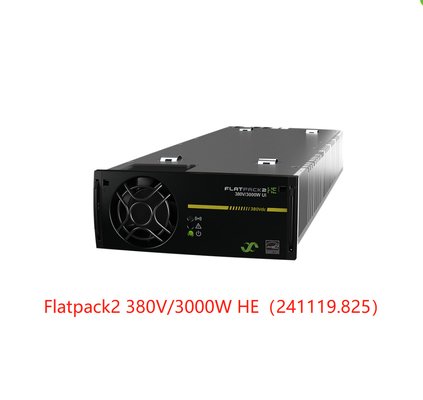

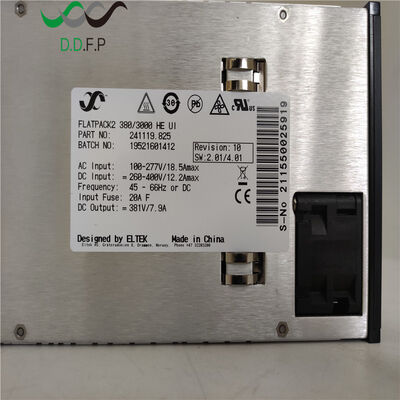

Flatpack2 380/3000 ELE (UI) |
| Número da peça |
241119,825 |
| DADOS ENTRADOS |
| Tensão (substantivo) |
176 - 277 VD DO VAC/260 - 400 1)
C
|
| Tensão (escala) |
85 - 305 VD DO VAC/260 - 410 1)
C
|
| Frequência |
45 - 66 hertz/) 15 - 18,5 hertz2/C.C.1) |
| (Máximo) @ entrada nominal atual, carga máxima |
18,2 BRAÇOS |
| Fator de poder |
> 0,99 na carga ou em mais de 50% |
|
Proteção
|
Fusível no varistor de L & de N
Desligue quando VIN for fora da escala
|
| DADOS DE SAÍDA |
| Tensão (defeito) |
381 VDC |
| Tensão (escala ajustável) |
300 - 400 VDC |
| # a pilha do Pb apoiou |
156 - 168 3) |
| Poder contínuo (máximo) |
3000 W |
| Poder @ 85 VAC/85 VDC |
W 1200 |
| Contínuo atual (máximo) |
9 A (C.C.< 336="" V=""> A)/7,9 DE @VOUT (@ VOUT = 381 VDC) |
| Partilha atual (carga de 10 - de 100%) |
±5% da corrente máxima de 10 à carga de 100% |
| Regulamento de tensão estático (carga de 10 - de 100%) |
±0.5% |
| Regulamento de tensão dinâmico |
±2.0% para a variação da carga 10-90% ou 90-10%, tempo regulamentar < 10="" ms=""> 5) |
| Sustente o tempo |
> Senhora 20; tensão da saída > 300 VDC na carga 1500 de W |
| Ondinha |
< 1000="" mV="">P-P, uma largura de banda de 30 megahertz |
| Proteção |
Parada programada da sobretensão, encaixe quente - a limitação atual do Inrush, o diodo do anel-O, o fusível5), procuram um caminho mais curto a prova, a proteção de alta temperatura, a parada programada4da sobrecarga) |
| OUTRAS ESPECIFICAÇÕES |
| Eficiência @ entrada 230 VAC/380VDC |
96,2%/96,6% |
| Isolamento |
3,0 kVAC – entrada à saída, kVAC 1,5 – entrada à terra, 1,5 kVDC – saída a enterrar,
3,0 kVAC – LATA a preliminar, kVAC 3,0 – LATA a secundário
|
| Alarmes (diodo emissor de luz vermelho) |
Baixos canos principais parada programada, parada programada da temperatura do alto e baixo, falha do retificador, parada programada da sobretensão na saída, falha do fã, alarme da baixa tensão, falha do ônibus da LATA |
| Avisos (amarele o diodo emissor de luz) |
O retificador no poder derate o modo, limite atual da bateria remota ativado, tensão entrada fora da escala, piscando na sobretensão |
| Normal (diodo emissor de luz verde) |
Aprovação da entrada e da saída |
| Ruído acústico, na entrada e na carga máxima nominais |
< 40dBA="">ambientambient>< 25=""> 40°C |
| MTBF (Meth de Telcordia SR-232 Iss.3. II caso L1) |
2 291 210h (@ Tambient = °C) 25 |
| Temperatura de funcionamento |
-40 a +75°C (- 40 a +167°F), umidade não-condensação do RH de 5 - de 95%
De-taxas potências de saída lineares de 3000W @ 50°C (122°F) a 980W @ 75°C (167°F)
|
| Temperatura de armazenamento |
-40 a +85°C (- 40 a +185°F), umidade não-condensação do RH de 0 - de 99% |
| Dimensão] [de WxHxD/peso |
109 x 41,5 x 327 milímetros (4,25 x 1,69 x 13")/ < 1="">
|
| PADRÕES DE PROJETO |
| Segurança elétrica |
EN 60950-1:2006+A11: 2009+A1: 2010+A12: 2011+A2: 2013, 60950-1:2013 do IEC, 60950-1:2014 do UL, no. 60950-1-07 de CSA C22.2 |
| Compatibilidade eletrónica |
61000-6-1:2007 DO EN, -6-2:2005, -6-3:2007 + A1: 2010, -6-4:2007 + A1: 2010,
IEC61000-6-5: 2015, EN 300 386: v1.6.1, 15:2013 de 47 partes do FCC CFR
|
|
Ambiente
|
Testado de acordo com: EN 300 019 do ETSI: 2-1 (classe 1,2) & 2-2 (classe 2,3)
Condições operacionais normais conforme a cláusula 4,2 do 62040-5-3:2016 do IEC. Outras condições operacionais conforme a cláusula 4,3 do 62040-5-3:2016 do IEC, devem ser recomendadas
2011/65/EU (RoHS) & 2012/19/EU (WEEE)
|
|
1) A C.C. entrou o apoio da revisão 7 posta em fase dentro através de pn 241119.825IA. Apoio para mais baixas tensões de C.C. a pedido
2) 16 2/3 de hertz de escala de frequência apoiou somente para 230 VAC +/--15%. Poder disponível máximo de-avaliado a W 1000
3) para 156 pilhas a tensão mínima do teste é 1,923 V/cell. Para o impulso máximo de 168 células a tensão é 2,38 V/cell
4) se a falha sobrecarregado ou da carga não cancelada após 10s (definido como a C.C. < 200="" V="">de Vout) ele interromperá permanentemente (o ciclo do poder a restaurar)
5) da revisão 9, posta em fase dentro através de pn 241119.825IA
|
