| Modelo |

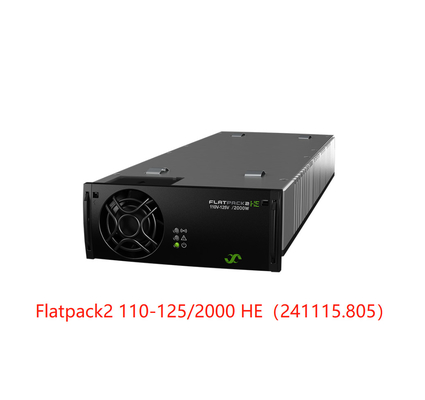

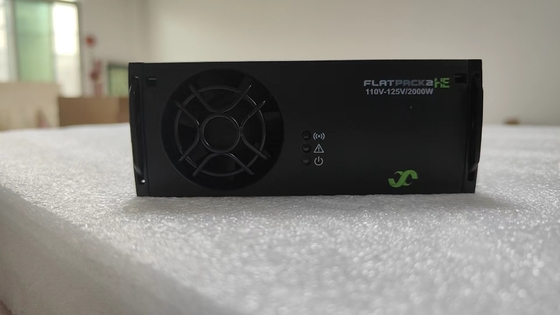

110 / 2000 O CORAÇÃO |
110-120 / 20A HE |
| Número da parte |
241115.805 |
241119.805 |
| INPUT DATA |
| Intervalo de tensão (nominal) |
185 - 275 V AC/DC |
176 - 277 V AC 1) |
| Intervalo de tensão |
85 - 300 V AC/DC |
85 - 305 V A 1)
C
|
| Frequência |
0 - 66 Hz |
45 - 66 Hz |
| Corrente máxima |
11.9 RMS |
18.64 ARMS |
| Fator de potência |
0.99 (@ 50-100% de carga) |
0.99 (@ 50-100% de carga) |
| THD (@ 230 VAC) |
< 5 % (@ carga total) |
< 4 % (@ carga total) |
| Proteção |
Varistor para protecção transitória, fusível em ambas as linhas, desligamento acima de 300/ 305 V |
| DADOS DE EXTRAÇÃO |
| Voltagem por defeito |
122.5 VDC |
| Intervalo de tensão |
89.22)- 171,6 VDC |
90.02)- 151,25 VD 1)
C
|
| # Célula Pb suportada (1.8 - 2.4 V DC/ célula) |
54 - 71 |
54 -60 |
| # Suporte de células NiCad (1,05 - 1,65 V DC/ célula) |
85 - 104 |
86 - 91 |
| Potência máxima, entrada nominal |
2000 W |
3025 W1) |
| Potência máxima, entrada de 85 V |
850 W |
1280 W |
| Corrente máxima |
16.7 A |
20 A |
| Tempo de espera, tensão por defeito e carga de 1500 W |
20 ms, VOUT > 99,7 VDC |
10 ms, VOUT > 99,7 VDC |
| Partilha corrente |
± 5% da corrente máxima de 10 a 100% de carga |
| Regulação da tensão estática |
± 0,5% de 10% a 100% de carga e entrada nominal |
| Regulação da tensão dinâmica |
± 5,0% para variação de carga de 10 a 80% ou de 80 a 10%, tempo de regulação < 50 ms |
| Ondulação e ruído, largura de banda de 30 MHz |
< 500 mV PP |
| Proteção |
Desligamento por sobrevoltagem, prova de curto-circuito, alta temperatura, limite de corrente de entrada de ligação a quente, diodo ORing |
| Outros requisitos |
| Eficiência |
> 94% |
> 94% |
| Isolamento |
3.0 kVAC ¢ entrada e saída, 1.5 kV AC ¢ entrada de terra, 1.5 kV DC ¢ saída de terra 3 kVAC CAN ¢ entrada, 3 kVAC CAN ¢ saída |
| Alarmes (LED vermelho) |
Desligamento da rede de baixa tensão, desligamento de alta e baixa temperatura, falha do retificador, desligamento da saída por sobrevoltagem, falha do ventilador, alarme de baixa tensão, falha do autocarro CAN |
| Aviso (LED amarelo) |
Rectificador em modo de redução de potência, limite de corrente da bateria remoto ativado, tensão de entrada fora do intervalo, piscando em sobrevoltagem |
| Normal (LED verde) |
Input e saída OK |
| MTBF (Telcordia SR-332 Método III (a) da edição I) |
> 391 000h (@T AMBIENT= 25°C) |
> 400 000h (@T AMBIENT= 25°C) |
| Temperatura de funcionamento (5-95% RH sem ar condicionado) Potência de saída superior a temp / a |
-40 a +75°C [ -40 a +167°F]
+55°C / 1350W @ +75°C
|
-40 a +75°C [ -40 a +167°F]
+50°C / 1150 W @ +75°C
|
| Temperatura de armazenamento |
-40 a +85°C (-40 a +185°F), umidade 0 - 99% RH não condensante |

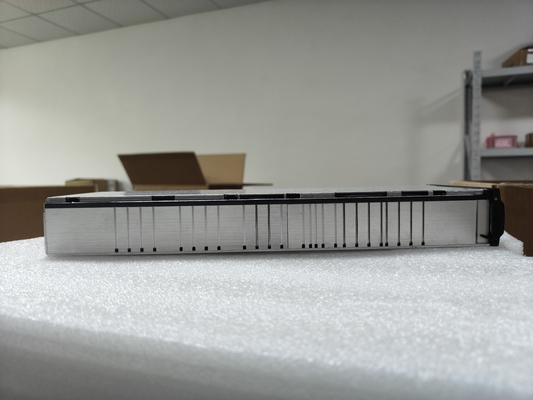

| Dimensões [WxHxD] / Peso |
109 x 41,5 x 327 mm (WxHxD) [4,25 x 1,69 x 13 ¢] / 1,950 kg [4,3 lbs] |
| Normas de conceção |
| Segurança elétrica |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMC |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5
|
| Harmónicas principais |
EN 61000 -3-2 |
| Meio Ambiente |
ETSI EN 300 019: 2-1 (classe 1.2), 2-2 (classe 2.3) e 2-3 (classe 3.2)
ETSI EN 300 132-2
2011/ 65/ UE (RoHS) e 2008/ 98/CE (REEE)
|
|
Conformidade marítima
(Classe B EMC com filtro AC)
|
Regras da DnV para a classificação de navios, embarcações de alta velocidade e de navegação ligeira e normas offshore da DnV |
-
|
|
1) Especificação válida para HW versão 2 e posterior.805.DS3 versão 1.
2) A tensão de saída aumentará a cargas leves (< 1,6A)
|
