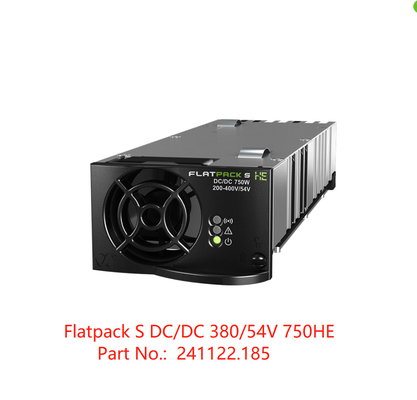

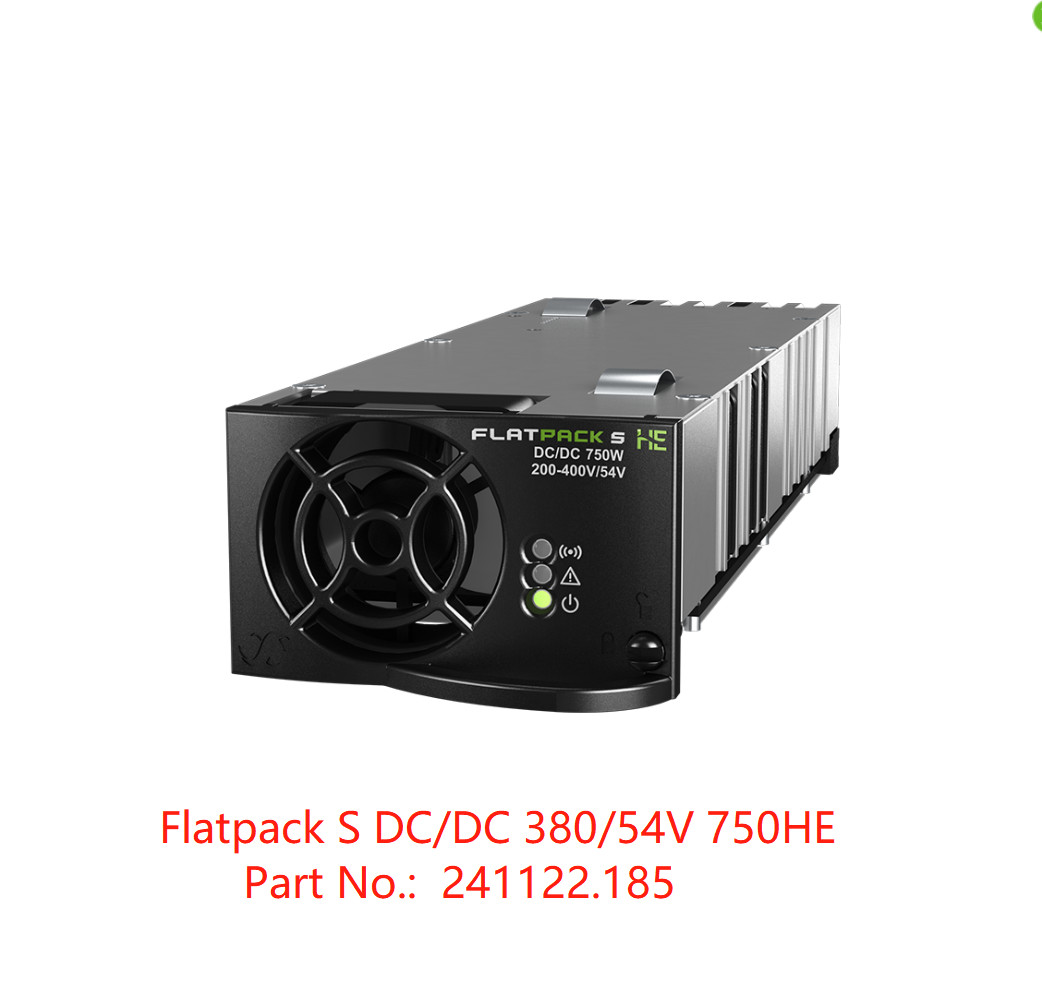

Conversor Eltek Flatpack S DC/DC 380/54V 750HE Conversor HE compacto para telecomunicações de pequena a média dimensão 241122.185
Conversor Eltek Flatpack S DC/DC 380/54V 750HE Conversor HE compacto para aplicações de telecomunicações de pequena a média dimensão (N.º de peça 241122.185)
O conversor Flatpack S DC/DC incorpora especificações de telecomunicações, alta eficiência, proteção ORing na saída e alta potência numa caixa pequena com 217 mm de profundidade. A sua alta eficiência ajuda na eficiência geral de uma alimentação de energia CC remota e, portanto, também no caso de negócios para
selecionar essa solução para alimentar sites remotos. As suas pequenas dimensões tornam-no perfeito para integração em bastidores de servidores personalizados.
Principais características:
PRINCIPAIS CARACTERÍSTICAS
• PEQUENO
• CURTO
• DENSIDADE DE POTÊNCIA – 19,5 W/POLEGADA³
• ALTA EFICIÊNCIA
• PROTEÇÃO ORING NA SAÍDA
• HOT PLUGGABLE
• CODIFICAÇÃO DE TENSÃO E POTÊNCIA
APLICAÇÕES
TELECOMUNICAÇÕES - FIXAS
• Conversor de extremidade remota para DSLAM
TELECOMUNICAÇÕES – MÓVEIS / SEM FIOS
• Sistemas de antenas distribuídas
• Extensor de alcance para cabeças de rádio remotas
DATA CENTERS
• Conversão de energia frontal/em bastidor
Parâmetros:
|
Conversor Flatpack S DC/DC
|
| MODELO |
FLATPACK S DCDC 380/54 750 |
| Número da peça |
241122.185 |
| DADOS DE ENTRADA |
| Tensão (nominal) |
300 - 400 VCC |
| Tensão (gama de funcionamento) |
200 - 400 VCC |
| Corrente (máxima) |
2,9 ADC |
| Proteção |
Fusível em polaridade positiva e negativa Insensível à polaridade invertida Desligamento acima de 410 VCC |
| DADOS DE SAÍDA |
| Tensão (fixa) |
54 VCC |
| Potência (máxima) @ entrada nominal |
750 W |
| Potência (máxima) @ entrada de 200 VCC |
500 W |
| Corrente (máxima) @ entrada nominal |
13,8 A (@VOUT < 54 VCC) |
| Tempo de espera, potência máxima de saída |
>10ms; tensão de saída > 41 VCC |
| Partilha de corrente (carga de 10 - 100%) |
±5% da corrente máxima de 10 a 100% de carga |
| Regulação de tensão estática (carga de 10 - 100%) |
±0,5% |
| Regulação de tensão dinâmica |
±5,0% para variação de carga de 10-90% ou 90-10%, tempo de regulação < 50ms |
| Ripple |
< 150 mVPP, largura de banda de 30 MHz |
| Proteção |
ORing FET |
|
À prova de curto-circuito |
|
Proteção contra altas temperaturas |
|
Desligamento por sobretensão |
| OUTRAS ESPECIFICAÇÕES |
| Eficiência |
> 96 % |
| Isolamento |
4,2 kVCC - entrada para saída
2,25 kVCC - entrada para terra 710 VCC - saída para terra
|
| Alarmes: LED vermelho |
Tensão de entrada baixa e alta, desligamento por temperatura alta e baixa, falha do retificador,
Desligamento por sobretensão na saída, falha da ventoinha quando a ventoinha para, alarme de baixa tensão de saída, falha do barramento CAN
|
| Avisos: LED amarelo |
Conversor em modo de redução de potência, limite de corrente de saída remoto ativado, tensão de entrada fora da gama, intermitência por sobretensão, perda de comunicação CAN com o controlador |
| Funcionamento normal: LED verde |
| Relé de alarme (NA - abre quando desenergizado) |
Abre em alarmes1) e tensão de entrada em falta. |
| MTBF (método III (a) da edição I da Telcordia SR-332) |
>350 000 (@ Tambiente: 25 °C) |
|
Temperatura de funcionamento (5-95% HR n.cond. hum.)
A potência máxima de saída reduz acima da temperatura / para
|
-40 a + 85°C [-40 a +185°F]
60°C [140°F] / 500W @ 70°C [158°F] / 125W @ 85°C [185°F]
|
| Temperatura de armazenamento |
-40 a +85°C (-40 a +185°F), humidade 0 - 99% HR sem condensação |
| Dimensões[LxAxP] / Peso |
72 x 40 x 217mm2) (2,84 x 1,57 x 8,54”)2) / < 850 g (1,9 lbs) |
| NORMAS DE CONCEÇÃO |
| Segurança elétrica |
UL 60950-1:2011, EN 60950-1:2006+A11:2009+A1:2010+A12:2011 |
| EMC |
ETSI EN 300 386 v1.6.1, FCC CFR 47 Parte 15:2013
EN 61000-6-1:2007, -6-2:2005, - 6-3:2007 + A1:2010, - 6-4:2007 + A1:2010
|
| Ambiente |
ETSI EN 300 019: 2-1 (Classe 1.2), 2-2 (Classe 2.3) & 2-3 (Classe 3.2)
Conformidade com RoHS (2011/65/UE) e WEEE (2002/96/CE)
|
|
1) para desligamento por temperatura alta e baixa e alarmes de falha da ventoinha, o relé abrirá pelo menos 5 segundos antes de o módulo desligar
2) incluindo a profundidade da pega é de 234 mm [9,21"] e a altura de 42 mm [1,65"]
|
