Sua eficiência elevada ajuda na eficiência total de uma alimentação remota da alimentação de DC e daqui também do exemplo do negócio para selecionar tal solução para pôr locais remotos.
Suas dimensões pequenas fazem perfeito para a integração em cremalheiras feitas sob encomenda do servidor.
| |

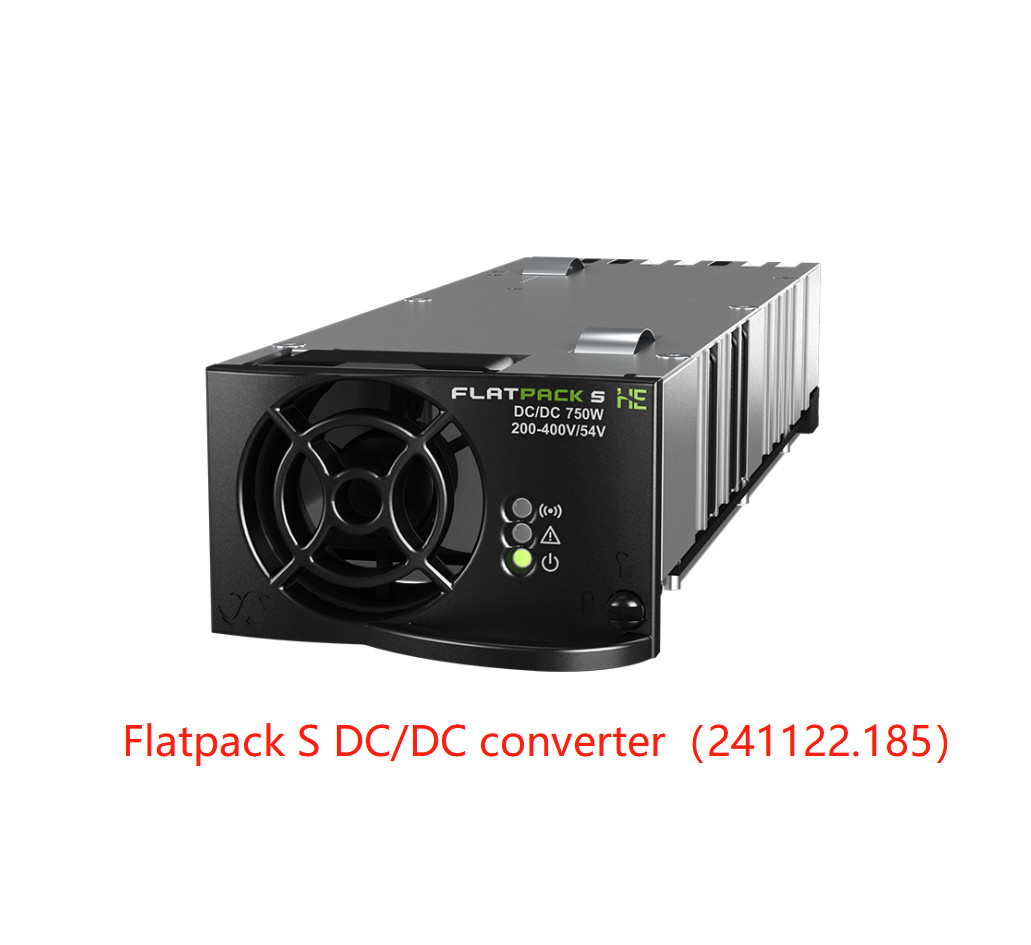

| MODELO | FLATPACK S DCDC 380/54 750 |
| Número da peça | 241122,185 |
| DADOS ENTRADOS |
| Tensão (substantivo) | 300 - 400 VDC |
| Tensão (escala de funcionamento) | 200 - 400 VDC |
| Atual (máximo) | 2,9 CAD |
| Proteção | Fusível na parada programada insensível invertida positiva & negativa da polaridade acima de 410 VDC |
| DADOS DE SAÍDA |
| Tensão (fixa) | 54 VDC |
| Entrada nominal do poder (máximo) @ | 750 W |
| Poder (máximo) @ 200 VDC de entrada | 500 W |
| (Máximo) @ entrada nominal atual | A 13,8 (@VOUT < 54="" VDC=""> |
| Sustente o tempo, máximo potência de saída | >10ms; tensão da saída > 41 VDC |
| Partilha atual (carga de 10 - de 100%) | ±5% da corrente máxima de 10 à carga de 100% |
| Regulamento de tensão estático (carga de 10 - de 100%) | ±0.5% |
| Regulamento de tensão dinâmico | ±5.0% para a variação da carga 10-90% ou 90-10%, tempo regulamentar < 50ms=""> |
| Ondinha | < 150="" mVPP=""> |
| Proteção | FET do anel-O |
| | Procurar um caminho mais curto a prova |
| | Proteção de alta temperatura |
| | Sobre a parada programada da tensão |
| OUTRAS ESPECIFICAÇÕES |
| Eficiência | > 96% |
| Isolamento | 4,2 kVDC - entrada à saída
2,25 kVDC - entrada para enterrar 710 VDC - saída a enterrar |
| Alarmes: Diodo emissor de luz vermelho | Baixa e alta tensão da entrada, parada programada da temperatura do alto e baixo, falha do retificador,
Parada programada da sobretensão na saída, falha quando o fã parar, baixo alarme do fã da tensão da saída, falha do ônibus da LATA |
| Avisos: Diodo emissor de luz amarelo | Conversor no modo da de-taxa do poder, limite remoto da corrente de saída ativado, tensão entrada fora da escala, piscando na sobretensão, perda de uma comunicação da LATA com o controlador |
| Operação normal: Diodo emissor de luz verde |
| Relé do alarme (NÃO - abre quando desenergizado) | Abre alarma sobre1) e tensão de entrada faltante. |
| MTBF (edição de Telcordia SR-332 mim método III (a)) | >350 000 (@ Tambient: °C) 25 |
Temperatura de funcionamento (5-95% zumbido do RH n.cond.) De-taxas potências de saída máximas acima do temp/a | -40 a + 85°C [- 40 a +185°F]
60°C [140°F]/500W @ 70°C [158°F]/125W @ 85°C [185°F] |
| Temperatura de armazenamento | -40 a +85°C (- 40 a +185°F), umidade não-condensação do RH de 0 - de 99% |
| Dimensão] [de WxHxD/peso | 72 x 40 x 217mm2) (2,84 x 1,57 x 8,54") 2)/ < 850="" g=""> |
| PADRÕES DE PROJETO |
| Segurança elétrica | 60950-1:2011 do UL, EN 60950-1:2006+A11: 2009+A1: 2010+A12: 2011 |
| Compatibilidade eletrónica | EN 300 do ETSI 386 v1.6.1, 15:2013 de 47 partes do FCC CFR
61000-6-1:2007 DO EN, -6-2:2005, - 6-3:2007 + A1: 2010, - 6-4:2007 + A1: 2010 |
| Ambiente | EN 300 019 do ETSI: 2-1 (classe 1,2), 2-2 (classe 2,3) & 2-3 (classe 3,2)
RoHS (2011/65/EU) e WEEE (2002/96/EC) complacente |
1) para alarmes da falha da parada programada e do fã da temperatura do alto e baixo o relé abriu pelo menos 5s antes que o módulo interrompeu 2) incluir a profundidade do punho está 234mm [9,21"] e a uma altura 42mm [1,65”] |
