Casa /Produtos/conversor da C.C. da C.C./C.C. SD-25-24 ao módulo de poder 24V do conversor de C.C. 1.1A sobre a proteção da carga

C.C. SD-25-24 ao módulo de poder 24V do conversor de C.C. 1.1A sobre a proteção da carga

1 parte
MOQ
1 USD
preço
C.C. SD-25-24 ao módulo de poder 24V do conversor de C.C. 1.1A sobre a proteção da carga
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Marca: POÇO MÉDIO
Nome do produto: Conversor DC/DC
Nome do modelo: SD-25-24
Entrada de CC: 9.2V-72V
DC output power: 24V
Proteção: Sobre a carga
Trabalho temporário.: -10 ~ +60°C (ver "Curva de desaceleração")
Umidade de trabalho: 20 ~ 90% RH não condensante
Armazenamento: -20 ~ + 85°C, 10 ~ 95% HRC
tamanho: 99*97*36mm (L*W*H)
Peso: 0.38Kg
Destacar:

SD-25-24 24V 1.1A

,

C.C. SD-25-24 ao módulo do conversor de C.C.

,

módulo de poder 24V do conversor 1.1A
Informação básica
Lugar de origem: NC
Marca: Mean Well
Certificação: CE/UL
Número do modelo: SD-25-24
Condições de Pagamento e Envio
Detalhes da embalagem: Caixas de madeira
Tempo de entrega: 12-16 semanas
Termos de pagamento: L/C, T/T
Habilidade da fonte: 3000 partes pelo mês
Descrição de produto

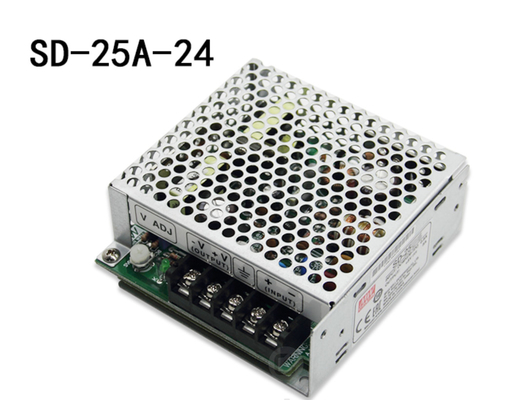

C.C. SD-25-24 ao módulo de poder 24V do conversor de C.C. 1.1A sobre a proteção da carga 0


 MEAN WELL SD-25A-24 Fonte de alimentação de conversão DC Módulo conversor DC para DC 9.2~18V transformador 24V1.1A


Características　:

Ampla faixa de entrada 2:1 (4:1 para SD-500/1000)

Isolamento de 1.5~2KVAC por modelos

Perfil baixo 1U (41mm) para SD-1000

Saída auxiliar de 12V/0.25A para SD-500/1000






SAÍDA

 TENSÃO DC 5V SD-25C-5 SD-25A-12 SD-25B-12 SD-25C-12 SD-25A-24 SD-25B-24 SD-25C-24

CORRENTE NOMINAL 5A 12V 24V
FAIXA DE CORRENTE 0 ~ 5A 2.1A 1.1A


0 ~ 2.1A 0 ~ 1.1A
POTÊNCIA NOMINAL 25W 25.2W 26.4W
ONDULAÇÃO E RUÍDO (máx.) Nota.2 100mVp-p 120mVp-p 150mVp-p
FAIXA DE AJUSTE DE TENSÃO 4.5 ~ 5.5VDC 11 ~ 16VDC 23 ~ 30VDC
TOLERÂNCIA DE TENSÃO Nota.3 ±2.0% ±1.0% ±1.0%
REGULAÇÃO DE LINHA ±0.5% ±0.3% ±0.2%
REGULAÇÃO DE CARGA ±0.5% ±0.3% ±0.2%
TEMPO DE CONFIGURAÇÃO, SUBIDA, MANUTENÇÃO 2.5s, 50ms, com carga total


ENTRADA

 FAIXA DE TENSÃO A:9.2 ~ 18VDC B:19 ~ 36VDC C:36 ~ 72VDC
EFICIÊNCIA (Típ.) 71% 72% 74% 72% 75% 78% 75% 78% 81%
CORRENTE DC 3.2A/12V 1.6A/24V 0.8A/48V 3.2A/12V 1.6A/24V 0.8A/48V 3.2A/12V 1.6A/24V 0.8A/48V


PROTEÇÃO

 SOBRECARGA 105 ~ 150% da potência de saída nominal
Tipo de proteção: Modo solavanco, recupera automaticamente após a remoção da condição de falha
SOBRE TENSÃO 5.75 ~ 6.75V/10% de carga 16.8 ~ 20V/10% de carga 31.5 ~ 37.5V/10% de carga
Tipo de proteção: Modo solavanco, recupera automaticamente após a remoção da condição de falha



AMBIENTE

 TEMP. DE TRABALHO -10 ~ +60℃ (Consulte a "Curva de Redução")
UMIDADE DE TRABALHO 20 ~ 90% UR sem condensação
TEMP. DE ARMAZENAMENTO, UMIDADE -20 ~ +85℃, 10 ~ 95% UR
COEFICIENTE DE TEMPERATURA ±0.03%/℃ (0 ~ 50℃)
VIBRAÇÃO 10 ~ 500Hz, 2G 10min./1ciclo, 60min. cada ao longo dos eixos X, Y, Z


SEGURANÇA E EMC

(Nota 4)

 NORMAS DE SEGURANÇA Aprovado pela EAC TP TC 004, Design de acordo com LVD, AS/NZS 62368.1
TENSÃO DE RESISTÊNCIA E/P-S/P:1.5KVAC E/P-FG:2KVAC S/P-FG:0.5KVAC
RESISTÊNCIA DE ISOLAMENTO E/P-S/P, E/P-FG, S/P-FG:100M Ohms / 500VDC / 25℃/ 70% UR
EMISSÃO EMC Conformidade com BS EN/EN55032 (CISPR32) Classe B, EAC TP TC 020
IMUNIDADE EMC Conformidade com BS EN/EN61000-4-2,3,4,6,8, BS EN/EN55024, nível de indústria pesada, EAC TP TC 020


OUTROS

 MTBF 3682.6K hrs min. Telcordia SR-332 (Bellcore) ; 528.8K hrs min. MIL-HDBK-217F (25℃)
DIMENSÃO 99*97*36mm (C*L*A)
EMBALAGEM 0.38Kg; 45pcs/17.8Kg/0.94CUFT
NOTA

1. Todos os parâmetros NÃO mencionados especialmente são medidos com entrada de 12,24,48VDC, carga nominal e 25℃ de temperatura ambiente.

2. Ondulação e ruído são medidos a 20MHz de largura de banda usando um par de fios trançados de 12" terminado com um capacitor paralelo de 0.1uf & 47uf.

3. Tolerância: inclui tolerância de configuração, regulação de linha e regulação de carga.

4. A fonte de alimentação é considerada um componente que será instalado em um equipamento final. Todos os testes EMC foram executados montando a unidade em

uma placa de metal de 360mm*360mm com 1mm de espessura. O equipamento final deve ser reconfirmado para que ainda atenda às diretivas EMC. Para obter orientação sobre como

realizar esses testes EMC, consulte “Teste EMI de fontes de alimentação de componentes.” (disponível em http://www.meanwell.com)

5. A redução da temperatura ambiente de 3.5℃/1000m com modelos sem ventoinha e de 5℃/1000m com modelos com ventoinha para altitude operacional superior a 2000m (6500 pés).

※ Isenção de responsabilidade sobre a responsabilidade do produto: Para obter informações detalhadas, consulte https://www.meanwell.com/serviceDisclaimer.aspx

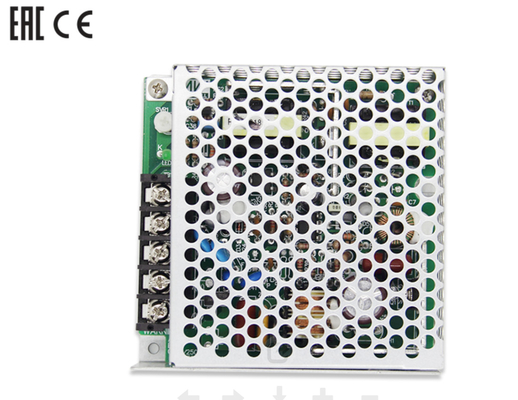

C.C. SD-25-24 ao módulo de poder 24V do conversor de C.C. 1.1A sobre a proteção da carga 1

 C.C. SD-25-24 ao módulo de poder 24V do conversor de C.C. 1.1A sobre a proteção da carga 2C.C. SD-25-24 ao módulo de poder 24V do conversor de C.C. 1.1A sobre a proteção da carga 3C.C. SD-25-24 ao módulo de poder 24V do conversor de C.C. 1.1A sobre a proteção da carga 4C.C. SD-25-24 ao módulo de poder 24V do conversor de C.C. 1.1A sobre a proteção da carga 5

C.C. SD-25-24 ao módulo de poder 24V do conversor de C.C. 1.1A sobre a proteção da carga 6C.C. SD-25-24 ao módulo de poder 24V do conversor de C.C. 1.1A sobre a proteção da carga 7

C.C. SD-25-24 ao módulo de poder 24V do conversor de C.C. 1.1A sobre a proteção da carga 8
