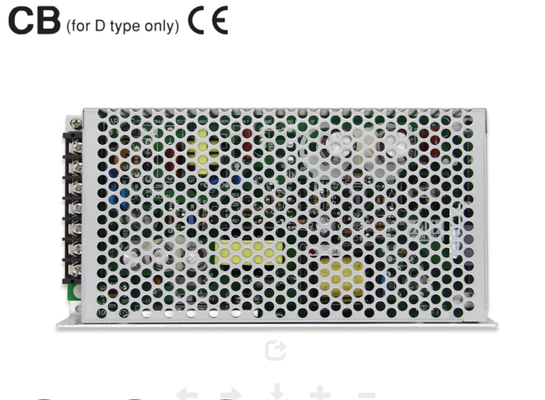

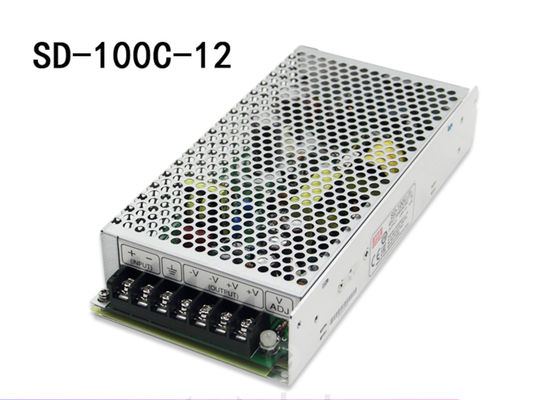

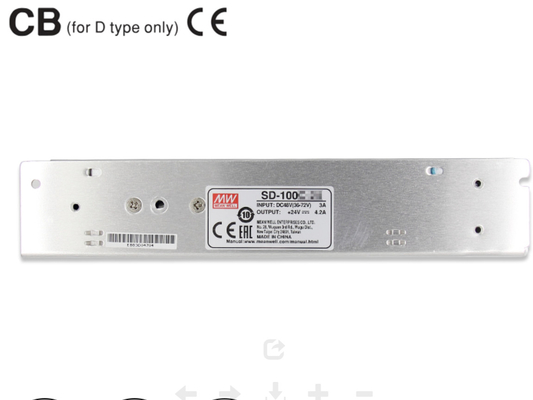

| MODELO |
SD-100A-5 |
SD-100B-5 |
SD-100C-5 |
SD-100D-5 |
SD-100A-12 |
SD-100B-12 |
SD-100C-12 |
SD-100D-12 |
SD-100A-24 |
SD-100B-24 |
SD-100C-24 |
SD-100D-24 |
|
SAÍDA
|
TENSÃO DC |
5V |
12V |
24V |
| CORRENTE NOMINAL |
18A |
20A |
8,5A |
4.2A |
| FAIXA ATUAL |
0 ~ 18A |
0 ~ 20A |
0 ~ 8,5A |
0 ~ 4,2A |
| POTÊNCIA NOMINAL |
90 W |
100 W |
102W |
100,8 W |
| ONDULAÇÃO E RUÍDO (máx.) Nota.2 |
100mVp-p |
120mVp-p |
150mVp-p |
| AJUSTE DE TENSÃO FAIXA |
4,5 ~ 5,5 VCC |
11 ~ 16 VCC |
23 ~ 30 VCC |
| TOLERÂNCIA DE TENSÃO Nota.3 |
±2,0% |
±1,0% |
±1,0% |
| REGULAÇÃO DE LINHA |
±0,5% |
±0,3% |
±0,2% |
| REGULAÇÃO DE CARGA |
±0,5% |
±0,3% |
±0,2% |
| CONFIGURAÇÃO, TEMPO DE SUBIDA |
2s, 50ms (somente modo D) em carga total |
| TEMPO DE ESPERA (típico) |
20 ms (somente modo D) em carga total |
|
ENTRADA
|
FAIXA DE TENSÃO |
A:9,5 ~ 18 VCC B:19 ~ 36 VCC C:36 ~ 72 VCC D:72 ~ 144 VCC ou 85 ~ 132 VCA |
| EFICIÊNCIA (Típico) |
78% |
74% |
75% |
76% |
82% |
75% |
77% |
80% |
84% |
78% |
81% |
83% |
| CORRENTE DC (Típica) |
9,7 A/12 V |
4,8 A/24 V |
2,4 A/48 V |
1,8 A/96 V |
10,4 A/12 V |
4,8 A/24 V |
2,4 A/48 V |
1,8 A/96 V |
10A/12V |
4,8 A/24 V |
2,4 A/48 V |
1,8 A/96 V |
| CORRENTE DE ENTRADA (típica) |
D:18A/96VCC |
| CORRENTE DE FUGA |
<0,75 mA/120 VCA (SD-100D) |
|
PROTEÇÃO
|
SOBRECARGA |
105 ~ 135% de potência de saída nominal |
| Tipo de proteção: Modo Hiccup, recupera automaticamente após a remoção da condição de falha |
| SOBRETENSÃO |
5,75 ~ 6,75 V/10% de carga |
16,8 ~ 20 V/10% de carga |
31,5 ~ 37,5 V
5% de carga
|
31,5 ~ 37,5 V/10% de carga |
| Tipo de proteção: Modo Hiccup, recupera automaticamente após a remoção da condição de falha |
|
AMBIENTE
|
TEMPERATURA DE TRABALHO |
-15 ~ +60℃(SD-100A), -10 ~ +60℃(SD-100B/C/D) (Consulte "Curva de redução") |
| UMIDADE DE TRABALHO |
20 ~ 90% UR sem condensação |
| TEMPERATURA DE ARMAZENAMENTO, UMIDADE |
-20 ~ +85℃, 10 ~ 95% UR sem condensação |
| COEFICIENTE DE TEMPERATURA |
±0,03%/℃ (0 ~ 50℃) |
| VIBRAÇÃO |
10 ~ 500Hz, 2G 10min./1ciclo, 60min. cada ao longo dos eixos X, Y, Z |
|
SEGURANÇA E EMC
(Nota 4)
|
NORMAS DE SEGURANÇA |
IEC/BS EN/EN 62368-1 (somente para tipo D), aprovado pela EAC TP TC 004, projeto consulte AS/NZS 62368.1 |
| TENSÃO DE SUPORTE |
E/PO/P:1,5 KVAC E/P-FG:1,5 KVAC O/P-FG:0,5 KVAC |
| RESISTÊNCIA AO ISOLAMENTO |
I/PO/P, I/P-FG, O/P-FG:100 M Ohms / 500 VCC / 25℃/ 70% UR |
| EMISSÃO EMC |
Conformidade com BS EN/EN55032 (CISPR32) Classe B, EAC TP TC 020 |
| IMUNIDADE EMC |
Conformidade com BS EN/EN61000-4-2,3,4,6,8, nível de indústria leve, EAC TP TC 020 |
|
OUTROS
|
Tempo médio de produção (MTBF) |
2600,2K horas mín. Telcordia SR-332 (Bellcore); 399,9K horas mín. MIL-HDBK-217F (25℃) |

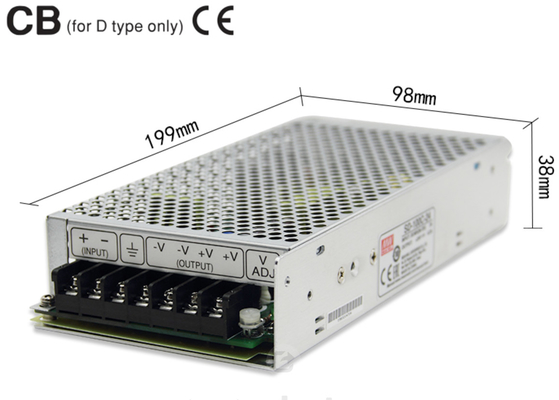

| DIMENSÃO |
199*98*38mm (C*L*A) |
| EMBALAGEM |
0,65 kg; 20 peças/13,8 kg/0,85 pés cúbicos |
| OBSERVAÇÃO |
1. Todos os parâmetros NÃO mencionados especialmente são medidos em entradas de 12, 24, 48, 96 VCC, carga nominal e 25 ℃ de temperatura ambiente.
2. A ondulação e o ruído são medidos a 20 MHz de largura de banda usando um fio de par trançado de 12" terminado com um capacitor paralelo de 0,1 uf e 47 uf.
3. Tolerância: inclui tolerância de configuração, regulação de linha e regulação de carga.
4. A fonte de alimentação é considerada um componente que será instalado em um equipamento final.
|
