Descrição do Produto:
O núcleo de energia Solar Autônomo da Eltek é baseado na família de produtos Flatpack2, totalmente integrado em soluções completas e flexíveis com um único controlador Smartpack2
O núcleo de energia possui distribuição de bateria integrada, distribuição de carga CC, carregadores solares com painel de conexão PV. O núcleo de energia é flexível e pode ser facilmente atualizado para atender às demandas em constante mudança.
O site Solar Autônomo é alimentado por painéis fotovoltaicos e, com uma combinação de baterias de ciclagem, fornece toda a energia necessária durante todo o dia.
Características:
1. Sistema completo
2. Controlador Smartpack2 Touch
3. Controle e monitoramento avançados através da porta Ethernet
4. HE FP2 solar com MPPT
5. Capacidade máxima de PV 24kw
6. Painel de conexão PV com SPD CC (opcional)
7. Módulos conectáveis a quente
8. Chassis de distribuição 19”/4U
9. Até 8 posições de disjuntor de bateria
10. LVBD
11. Até 18 posições de disjuntores de carga
12. LVLD1
13. LVLD2 (opcional)
14. Aprovações globais
Parâmetros Técnicos:
| |
|
|
|
|
|
| |
MODELO |
DISTRIBUIÇÃO 300A |
|
DISTRIBUIÇÃO 500A |
| |
Número da peça (sistemas de energia configurados) |
CTOA0407S.4xxx |
|
CTOA0810S.4xxx |
|
| |
MÓDULOS DE ENERGIA |
|
| |
Carregador Solar Flatpack21) |
Flatpack2 48/3200 HE Solar |
|
|
|
|
| |
DADOS DE ENTRADA (CARREGADOR SOLAR) |
| |
Tensão (faixa) |
85-420 VCC (faixa de operação) 100-380 VCC (faixa MPPT) |
|
|
|
|
| |
Tensão (inicialização) |
150 VCC |
|
|
|
|
|
| |
Corrente máxima |
20 ADC |
|
|
|
|
|
| |
PAINEL DE CONEXÃO PV |
|
| |
Interruptores de serviço para matrizes fotovoltaicas |
4 peças de 2 polos |
|
|
8 peças de 2 polos |
|
| |
SPD CC Tipo 2 (opcional) |
Até 4 peças |
|
|
Até 8 peças |
|
| |
DADOS DE SAÍDA |
|
| |
Tensão |
-48 VCC |
|
|
-48 VCC |
|
| |
Corrente (máxima) |
300 A |
|
|
500 A |
|
| |
DISTRIBUIÇÃO DA BATERIA |
|
| |
Número de posições do disjuntor |
6x (polo único) |
|
8x (polo único) |
|
| |
LVBD |
300 A |
|
|
500 A |
|
| |
Tipo de disjuntor de bateria |
Tipo plug-in (estrutura D) |
|
|
|
|
| |
DISTRIBUIÇÃO DE CARGA |
|
| |
Número de posições de carga |
Até 18x 18 mm |
|
Até 16x 18 mm |
|
| |
LVLD 1 |
300 A
(máx. 12x 18 mm ou 4x 27 mm + 6x 18mm)
|
300 A
(máx. 10x 18 mm ou 4x 27 mm + 4x 18mm)
|
| |
LVLD 2 (opcional) |
150 A
(máx. 6x 18 mm ou 4x 27 mm)
|
|
150 A
(máx. 6x 18 mm ou 4x 27 mm)
|
| |
Tipo de disjuntor de carga |
Montado em trilho DIN, 18 mm e 27 mm de largura |
|
|
|
| |
CONTROLE E MONITORAMENTO |
| |
Unidade de controle e monitoramento2) |
Smartpack2 Touch + Smartpack2 Basic + Monitor I/O Tipo2 |
|
| |
Local de montagem |
Montado no painel da porta |
|
|
|
|
| |
Operação local |
Operação guiada por menu via touch-pad e display gráfico colorido |
|
| |
Operação remota |
Ethernet para monitoramento e controle remoto/local via navegador WEB |
|
| |
OUTRAS ESPECIFICAÇÕES |
|
| |
Temperatura de operação |
-40 a +70 °C [-40 a +158 °F] 3) |
|
|
|
| |
Temperatura de armazenamento |
-40 a +85 °C [-40 a +185 °F] |
|
|
|
|
| |
Dimensões (L x P x A) 5) |
482 x 384 x 311 (7U) mm
[19 x 15,1 x 12,3 polegadas]
|
|
482 x 384 x 445 (10U) mm
[19 x 15,1 x 17,5 polegadas]
|
| |
Peso (excluindo módulos) |
Aproximadamente 12 kg [26 lbs] |
|
Aproximadamente 19 kg [42 lbs] |
| |
PADRÕES DE DESIGN |
|
| |
Segurança elétrica |
EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020 |
|
| |
EMC |
ETSI EN 300 386 v1.3.2, EN 61000-6-1:2019, EN 61000-6-2:2019 EN 61000-6-3:2007/A1:2011/AC:2012, EN 61000-6-4:2019 |
, |
| |
Meio ambiente |
ETSI EN 300 019-2-1 v2.3.1:2017, ETSI EN 300 019-2-2 v2.4.1:2017,
ETSI EN 300 019-2-3 v2.4.1:2015, ETSI EN 300 132-2 v2.6.1:2019
Condições normais de operação conforme IEC 62040-5-3:2016 cláusula 4.2. Outras condições de operação conforme IEC 62040-5-3:2016 cláusula 4.3, devem ser informadas
|
| |
1) Consulte a ficha de dados do carregador Solar Flatpack2 para obter detalhes
2) Consulte a ficha de dados do controlador Smartpack2 Touch para obter detalhes
|
3) +45 a +70 °C [+113 a +158 °F] com desempenho reduzido
4) A profundidade mínima recomendada do gabinete é de 400 mm [15,7 polegadas]
|

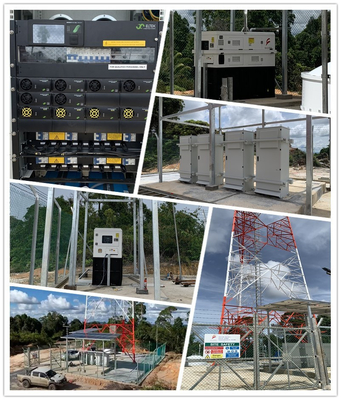

Aplicações:
Estações Rádio Base/Sítios Celulares
LTE / 4G / WiMAX
Sistemas de Antenas Distribuídas
Micro-ondas
Banda larga

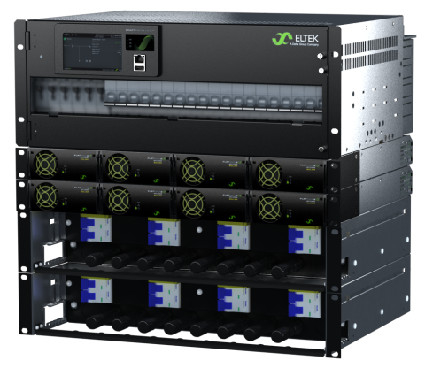

Exibição do produto:
