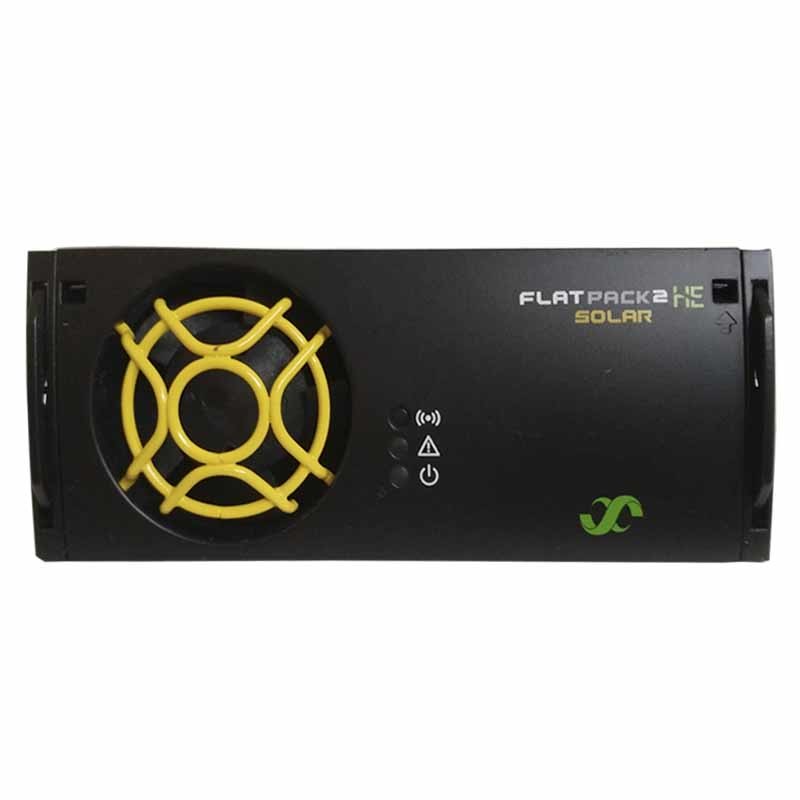

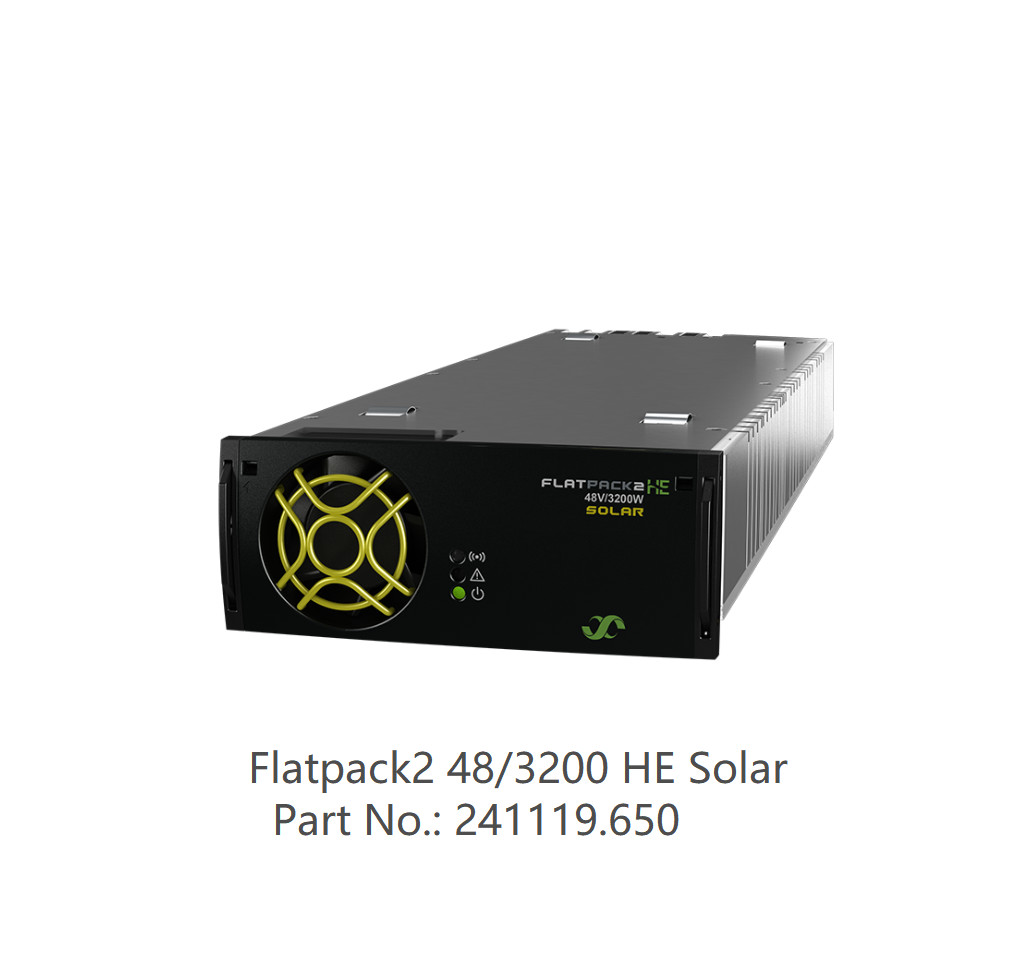

Carregador solar Eltek Flatpack2 48/3200 ele solar Flatpack2 He Solar 3200W Flatpack2 48V Carregador solar (241119.650)

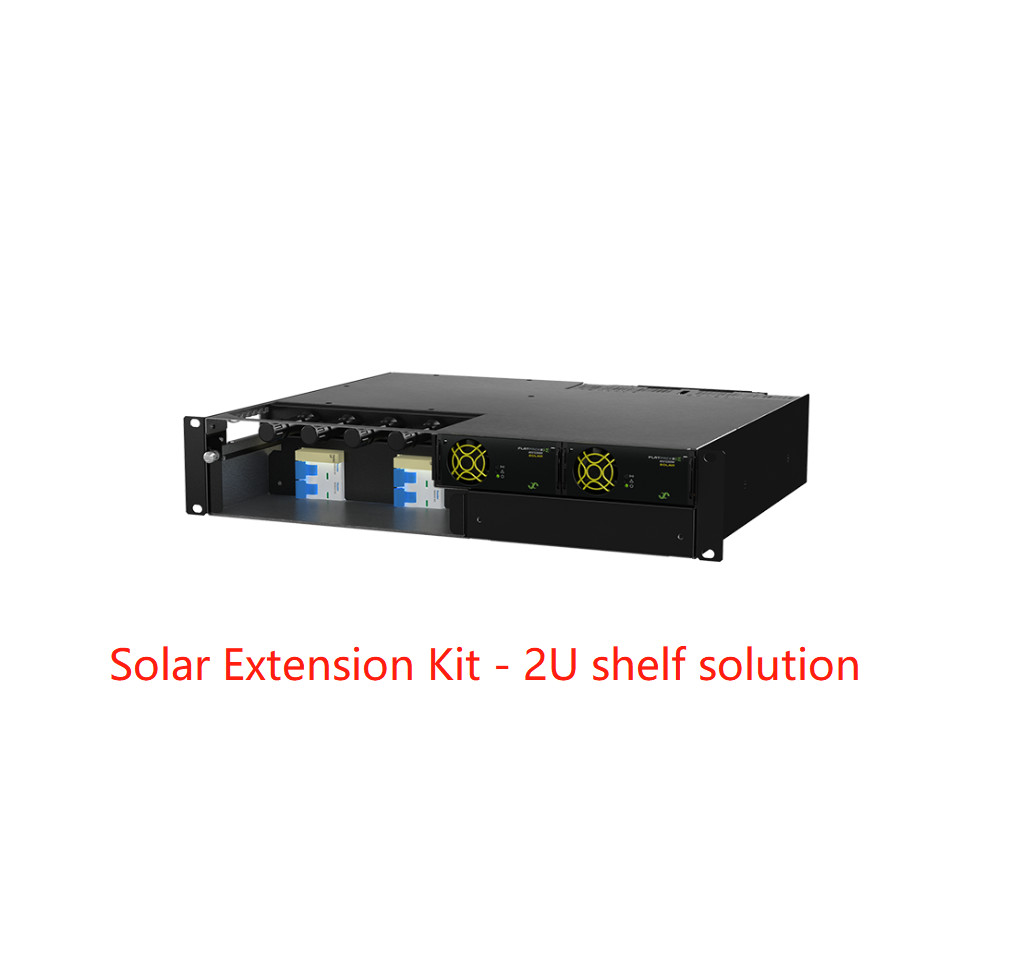

Kit de extensão de carga solar ELTEK 2U/3U prateleira com FLATPACK2 48/3200HE FLATPACK2 48/1500HE (CTZ00000.1358)
Kit de extensão solar - 2u/3 usolução de prateleira
Especialmente projetado com os conectores MC4 para cabos de painéis fotovoltaicos, interruptores de serviço e SPDs opcionais. O mecanismo de conexão MC4 dianteiro e traseiro permite a fácil instalação no local em gabinetes externos e internos.
Principais recursos
- Flatpack2 ele solar com MPPT
- Módulos Hot Plugable
- Detecção de falhas da terra
- Capacidade PV máxima 6,4kW
- Painel de conexão PV
- Conectores MC4
- Interruptores de serviço
- DC SPD tipo 1+2 (opção)
Parâmetros:
|
|
|
|
|
|
|
|
MODELO |
2U Ext. Kit |
3U Ext. Kit |
|
Número da peça |
CTZ00000.1358 |
CTZ00000.1255 |
|
|
Módulos de potência |
|
|
Carregador solar de Flatpack2 1) |
Flatpack2 48/3200 ele solar |
|
|
|
|
Eficiência de pico |
97 % |
|
|
|
|
Max não. de módulos |
Até 2pcs |
Até 4pcs |
|
|
Dados de entrada (carregador solar) |
|
Tensão (faixa operacional) |
85-420 VCC |
|
|
|
|
Tensão (intervalo MPPT) 2) |
100-380 VCC |
|
|
|
|
Tensão (inicialização) |
150 VCC |
|
|
|
|
Corrente máxima |
20.3 ADC |
|
|
|
|
Proteção |
Fusível, Varistor para proteção transitória, polaridade reversa, desligamento quando Vin é muito baixo, verificação de falhas da terra durante a inicialização |
|
Painel de conexão PV |
|
|
Interruptores de serviço para matrizes fotovoltaicas |
2 PCS 2-POLE |
4 PCS 2-POLE |
|
|
Conectores MC4 |
4 pcs (2 pcs por uma matriz PV |
) 8 PCs (2 PCs por uma matriz PV) |
|
DC SPD (opção) |
Até 2 PCs (tipo 1+2) |
Até 4 PCs (tipo 2) |
|
|
Dados de saída |
|
|
Tensão (padrão) |
53,5 VCC |
|
|
|
|
Tensão (faixa ajustável) |
42 3) - 57,6 VCC |
|
|
|
|
MAX POWER, VIN ≥ 170 VCC |
6400 w |
12800 w |
|
|
Corrente máxima, @Vout = 48 VDC |
133 a |
266 a |
|
|
Proteção |
Desligamento de sobretensão, prova de curto-circuito, alta temperatura, limitação de corrente de entrada de plugue a quente |
|
|
Outras especificações |
|
|
Alarmes (LED vermelho) |
Desligamento de alta e baixa temperatura, falha do conversor, desligamento de sobretensão na saída, falha do ventilador, alarme de baixa tensão, falha do barramento pode |
|
Avisos (LED amarelo) |
Baixa tensão de entrada, conversor no modo deerado de potência, limite de corrente remota ativada, tensão de entrada fora do alcance, piscando na sobretensão |
|
Normal (LED verde) |
Entrada e saída OK |
|
|
|
|
Temperatura operacional |
-40 a +75 ° C [-40 a +167 ° F] 3) |
|
|
|
Temperatura de armazenamento |
-40 a +85 ° C [-40 a +185 ° F |
|
|
|
|
Dimensões (W X D x H) 5) |
482 x 384 x 89 (2U) mm
[19 x 15,1 x 3,5 polegadas]
|
482 x 384 x 133 (3u) mm
[19 x 15,1 x 5,3 polegadas]
|
|
Peso (excluindo módulos) |
Aproximadamente 7 kg [15 libras] |
Aproximadamente 10 kg [22 libras] |
|
Padrões de design |
|
|
Segurança elétrica |
EN 60950-1: 2006/A2: 2013, EN 62368-1: 2020/A11: 2020, EN 62109-1: 2010/-2: 2011 |
|
Emc |
Etsi EN 300 386 v1.3.2
EN 61000-6-1: 2019, EN 61000-6-2: 2019,
EN 61000-6-3: 2007/A1: 2011/AC: 2012, EN 61000-6-4: 2019
|
|
|
Ambiente |
Etsi EN 300 019-2-1 v2.3.1: 2017 (classe 1.2)
Etsi EN 300 019-2 v2.4.1: 2017 (classe 2.3)
Etsi EN 300 019-2-3 v2.4.1: 2015 (classe 3.2)
Etsi EN 300 132-2 v2.6.1: 2019
Condições operacionais normais de acordo com o IEC 62040-5-3: 2016 Cláusula 4.2. Outras condições operacionais conforme IEC 62040-5-3: 2016 Cláusula 4.3 devem ser aconselhadas
|
|
1) Veja a folha de dados do carregador solar FLATPACK2 para obter detalhes
2) nas tensões nominais de saída. O MPPT operará até 100V, mas a limitação de corrente máxima de entrada diminuirá a potência máxima de saída
3) Operação de Stand-By / Teste (VOUT <48 VDC) Limitada para VIN> 250 VCC
4) +45 a +75 ° C [+113 a +167 ° F] com desempenho de descrição
5) A profundidade mínima recomendada do gabinete é de 400 mm [15,7 polegadas]
|
