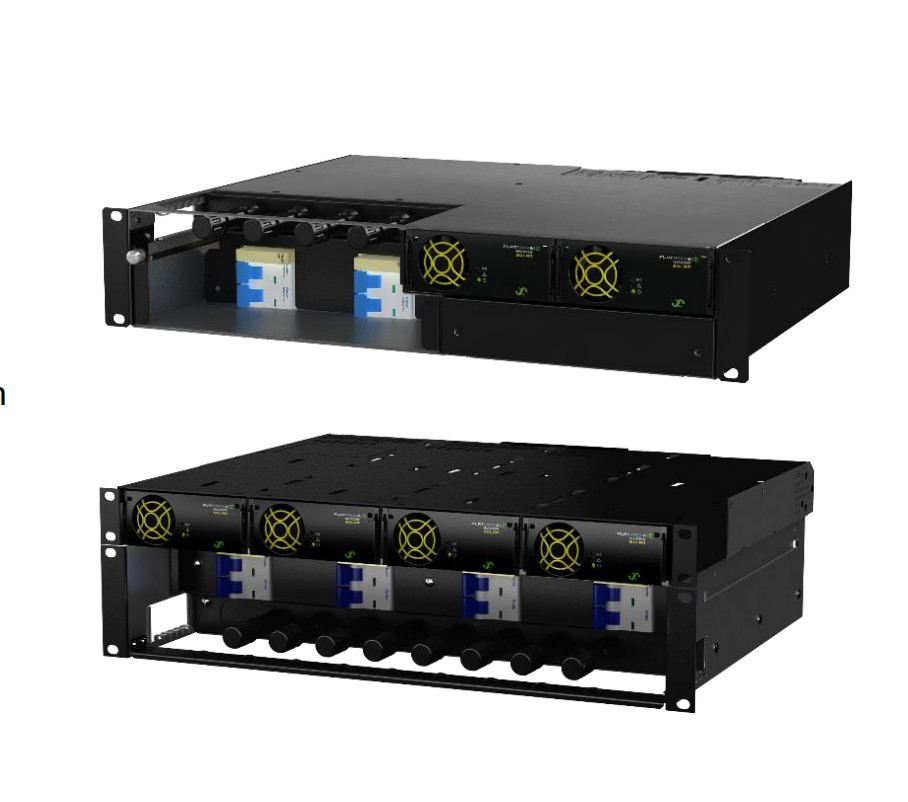

MODELO |

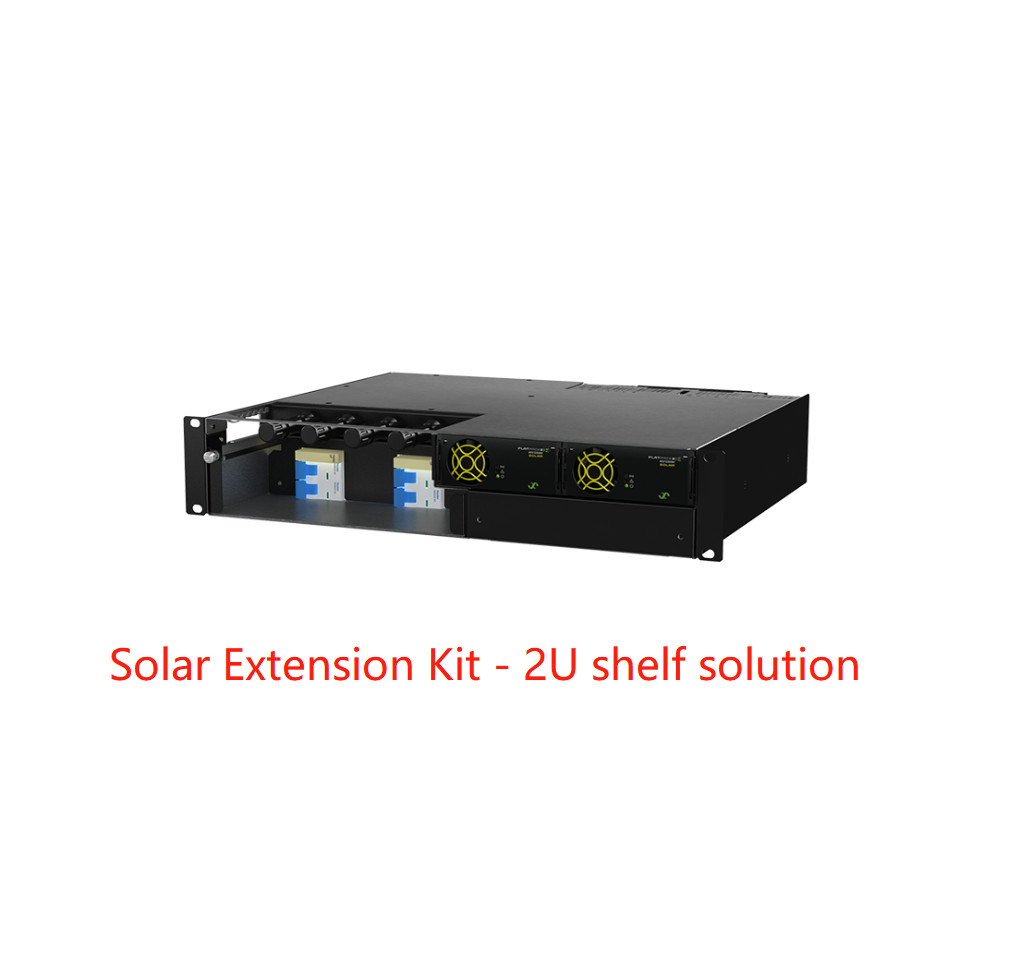

2U EXT. SOLAR JOGO |
3U EXT. SOLAR JOGO |
| |
Número da peça |
CTZ00000.1358 |
CTZ00000.1255 |
|
| |
MÓDULOS DE PODER |
|
| |
Carregador Flatpack2 solar 1) |
Flatpack2 48/3200 ELE solar |
|
|
|
| |
Eficiência máxima |
97% |
|
|
|
| |
No. máximo dos módulos |
Até 2pcs |
Até 4pcs |
|
| |
DADOS ENTRADOS (CARREGADOR SOLAR) |
| |
Tensão (escala de funcionamento) |
85-420 VDC |
|
|
|
| |
Tensão (escala de MPPT) 2) |
100-380 VDC |
|
|
|
| |
Tensão (partida) |
150 VDC |
|
|
|
| |
Corrente máxima |
CAD 20,3 |
|
|
|
| |
Proteção |
Fusível, varistor para a proteção transiente, polaridade invertida, parada programada quando VIN for demasiado baixo, verificação da falha de terra durante a partida |
| |
PAINEL DA CONEXÃO DO PICOVOLT |
|
| |
Interruptores do serviço para disposições do picovolt |
2 polo dos PCes 2 |
4 polo dos PCes 2 |
|
| |
Conectores MC4 |
4 PCes (2 PCes por uma disposição do picovolt |
) 8 PCes (2 PCes por uma disposição do picovolt) |
| |
C.C. SPD (opção) |
Até 2 PCes (tipo - 1 +2) |
Até 4 PCes (tipo - 2) |
|
| |
DADOS DE SAÍDA |
|
| |
Tensão (defeito) |
53,5 VDC |
|
|
|
| |
Tensão (escala ajustável) |
42 3) - 57,6 VDC |
|
|
|
| |
Poder máximo, ≥ de VIN 170 VDC |
6400 W |
12800 W |
|
| |
Corrente máxima, @VOUT = 48 VDC |
133 A |
266 A |
|
| |
Proteção |
A parada programada da sobretensão, procura um caminho mais curto a prova, alta temperatura, limitação de encaixe quente da corrente do inrush |
|
| |
OUTRAS ESPECIFICAÇÕES |
|
| |
Alarmes (diodo emissor de luz vermelho) |
Parada programada da temperatura do alto e baixo, falha do conversor, parada programada da sobretensão na saída, falha do fã, alarme da baixa tensão, falha do ônibus da LATA |
| |
Avisos (amarele o diodo emissor de luz) |
A baixa tensão de entrada, conversor no poder derate o modo, limite atual remoto ativado, tensão entrada fora da escala, piscando na sobretensão |
| |
Normal (diodo emissor de luz verde) |
Aprovação da entrada e da saída |
|
|
|
| |
Temperatura de funcionamento |
°C -40 a +75 [- °F 40 a +167] 3) |
|
|
| |
Temperatura de armazenamento |
°C -40 a +85 [- °F 40 a +185 |
|
|
|
| |
Dimensões (W x D x H) 5) |
482 x 384 x 89 (2U) milímetros
[19 x 15,1 x 3,5 polegadas]
|
482 x 384 x 133 (3U) milímetros
[19 x 15,1 x 5,3 polegadas]
|
| |
Peso (com exclusão dos módulos) |
Aproximadamente 7 quilogramas [15 libras] |
Aproximadamente 10 quilogramas [22 libras] |
| |
PADRÕES DE PROJETO |
|
| |
Segurança elétrica |
EN 60950-1:2006/A2: 2013, EN 62368-1:2020/A11: 2020, 62109-1:2010/-2:2011 do EN |
| |
Compatibilidade eletrónica |
EN 300 do ETSI 386 v1.3.2
61000-6-1:2019 DO EN, 61000-6-2:2019 DO EN,
EN 61000-6-3:2007/A1: 2011/AC: 2012, 61000-6-4:2019 do EN
|
|
| |
Ambiente |
EN 300 do ETSI 019-2-1 v2.3.1: 2017 (classe 1,2)
EN 300 do ETSI 019-2-2 v2.4.1: 2017 (classe 2,3)
EN 300 do ETSI 019-2-3 v2.4.1: 2015 (classe 3,2)
EN 300 do ETSI 132-2 v2.6.1: 2019
Condições operacionais normais conforme a cláusula 4,2 do 62040-5-3:2016 do IEC. Outras condições operacionais conforme a cláusula 4,3 do 62040-5-3:2016 do IEC, devem ser recomendadas
|
| |
|
