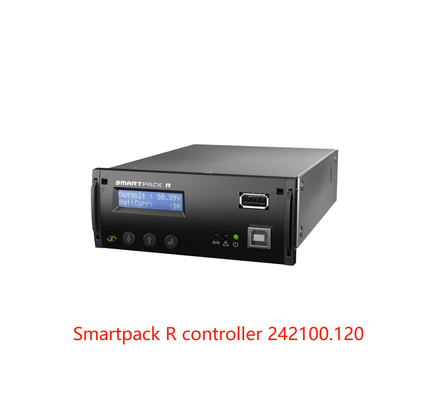

Eltek que monitora o controlador de Smartpack R para o sistema do núcleo do poder das telecomunicações (número da peça: 242100,120)
O controlador de Smartpack R para fazer seu systesm do poder pronto para um de alta velocidade, de alta capacidade e conectado com o amanhã, este controlador do retrofit trar-lhe-á sistema de energia existente na linha das exigências atuais, prolonga seu tempo da vida e reduzirá desse modo os custos oeprating do tempo da vida e a necessidade para investimentos novos no poder.
CARACTERÍSTICAS CHAVES
Formulário, ajuste, função compatível com legado
Controlador de Eltek Smartpack
IPv4/v6, relação responsiva da Web HTML5,
SNMPv3, MODBUS TCP, RAIO,
a penetração da segurança testou
Todos os módulos de poder de Eltek, incluindo
Rectiverters e nós da LATA como
Fleximonitor
- · AS TELECOMUNICAÇÕES SITUAM A MONITORAÇÃO

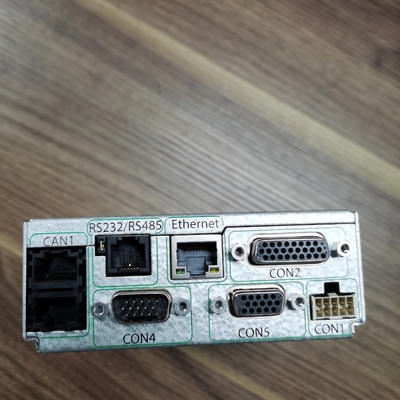

Ports/USB de série: B de USB, A de USB
Anfitrião para dongles, WiFi, modens 4G,
Bluetooth, movimentações instantâneas, etc.
RJ-11 w/RS-232/RS-485 com MODBUS RTU
Escravo para SCADA e MODBUS RTU
Mestre para o levantamento de dados do ó partido
equipamento com configurável genérico
protocolo para Smartmeters, etc. e fixado
protocolos para as baterias etc. do Li-íon.
APLICAÇÕES
TELECOMUNICAÇÕES - RÁDIO
· Estação base/locais de rádio da pilha
· LTE/4G/5G
· MCS
· Micro-ondas
· Faixa larga
TELECOMUNICAÇÕES – FIXADAS
· Sede/CABO
· Fibra
· Transmissão
· Centro de dados
PARÂMETROS:
|
SPECIFICAITON TÉCNICO
|
|
| Modelo |
Smartpack R |

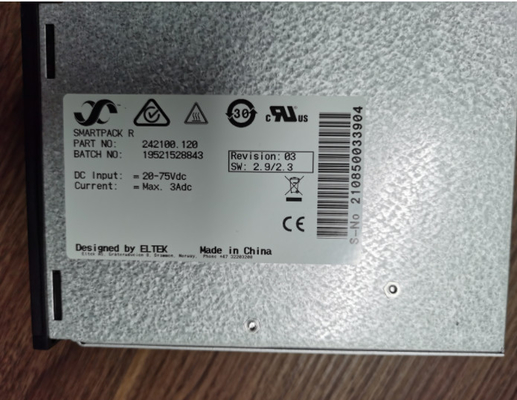

| Número da peça |
242100,120 |
| DADOS ENTRADOS |
|
| Tensão (substantivo) |
10 - 75 VDC |
| Consumo de potência |
3 W (sono da exposição, nenhum dist. Poder da LATA, ativação de LVD, nenhum poder) 25 W de USB (exposição sobre, poder da LATA do dist, ativação de LVD, poder de USB) |
| CONEXÕES DO SISTEMA - MONITORES DE SISTEMA |
|
| Sentido da tensão, apoio da tensão de sistema |
12 VDC, 24VDC, 48VDC & 60VDC |
| Sentido atual, apoio da derivação |
0 - 20mV, 0-50mV, 0 - 60mV e 0-100mV |
| Monitoração do fusível de bateria |
O interruptor auxiliar NO/NC, levanta/para baixo |
| Monitoração do fusível da carga |
O interruptor auxiliar NO/NC, matriz de diodo levanta/para baixo |
| Monitoração de temperatura da bateria |
Entrada do sensor AD590 |
| Monitoração da simetria da bateria (construída dentro) |
uma tensão análoga de 4 x [0-75V] entra (12, 24 ou os blocos 60V) |
| CONEXÕES DO SISTEMA - CONTROLE DE LVD |
|
| Desconexão da bateria |
1 (travado ou não-travado apoiou) |
| Desconexão da carga |
2 (travado ou não-travado apoiou) |
| ENTRADAS E SAÍDAS GENÉRICAS |
|
| As configurações de Digitas, entram #1-6 |
Interruptor auxiliar: NO/NC |
| As configurações análogas, entram #1-2 |
Tensão análoga [0-75V] (configurar como NÃO, NC, sentido da matriz de diodo ou o sentido da tensão) |
| As configurações análogas, entram #3-6 |
Tensão análoga [0-75V] (configurar como NÃO, NC, sentido da matriz de diodo ou sentido da tensão) apoio: Sentido da temperatura com a ponta de prova de NTC |
| Configurações de saída, saídas #1-6 |
6x Relé-seco/formulário C - normalmente aberto/fechado configuráveis [capacidade máxima 75V/2A/60W] |
| CONEXÕES DO SISTEMA DE CONTROLO |
|
| Poder da LATA |
Distribuído PODE pôr disponível +/- 500mA |
|
Nós da LATA
|
Apoio: Monitores do I/O, monitor da corda da bateria, carga/monitor atual, Fleximonitor, monitor dos canos principais da C.A. & Smartnode (legado) |
| INTERFACE DE USUÁRIO |
|
|
| Local |

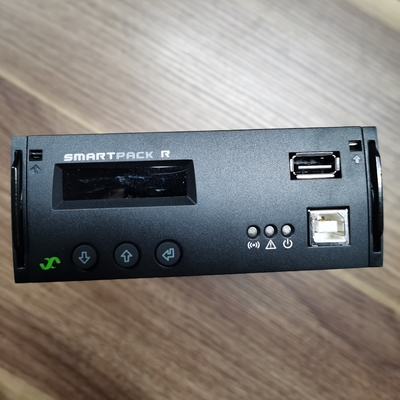

Exposição alfanumérica do LCD (tradicional chinês e simplificado apoiado) & 3 chaves |
|
Porta ethernet (eth 0: Porto do LAN)
(eth 1: Porto w/DHCP do ofício, porto do dispositivo de USB)
|
10/100 de BASE-T (opcional: 1000 BASE-T) IPv4/v6
Protocolos do IP: HTTP responsivo da interface de usuário/SSL (HTML5) (TLS com o gerador ou a carga auto-assinada do certificado autenticou certificados), SNMP v3 w/Generic MIBs & de MIB da empresa tipo: SP2- MIB (ramo 10 de Eltek), MODBUS TCP e UDP do pComm (PowerSuite), VPN, VLAN, NTP, SFTP & RAIO
|
|
Anfitrião de USB
Dispositivo de USB
|
A movimentação instantânea para a configuração da carga de arquivo da elevação de SWFW e da configuração de XML leu de Smartpack 1 porto do dispositivo do Gen USB
wlan0: Dongle de WiFi para o porto sem fio do ofício, wwan0: modem celular eth2 de 4G USB: Gigabit dos ethernet
PC – pComm – Windows PowerSuite
|
| Portas de série |
RS-232 e RS-485 no conector RJ11
Protocolos de série: Escravo de MODBUS RTU, de mestre de MODBUS RTU/ASCII relatório (diversos tipos predefinidos e leitor configurável genérico completo dos dados disponíveis), de modem Call-Back/SMS (PSTN ou G/M) e pComm (PowerSuite)
|
| ESPECIFICAÇÕES GERAIS |
|
|
| Dimensões (WxHxD) |
109 x 44 (1U) x 156 milímetros (4,3 x 1,75 x 6.1") [departamento do chassi: 140 milímetros] |
| Variação da temperatura |
Operando -20 a +65˚C (- 40 a 149˚F) |
| PADRÕES DE PROJETO |
|
|
| Segurança elétrica |
UL 60950-1, 2ed, 2014-10-14, EN 60950-1:2006/A2: 2013 |
| Compatibilidade eletrónica |
EN 300 DO ETSI 386 V.2.1.1, EN 61000-6- 1(2007) /-2 (2005) /-3 (2012) /-4 (2011),
Seção 109 da peça 15B do FCC CFR47: 2010
|
| Ambiente |
EN 300 019 do ETSI: 2-1 v2.3.1 (classe 1,2), 2-2 v2.4.1 (classe 2,3) & 2-3 v2.4.1 (classe 3,2) 2011/65/EU (RoHS) & 2012/19/EU (WEEE)
Condições operacionais normais conforme a cláusula 4,2 do 62040-5-3:2016 do IEC. Outras condições operacionais conforme IEC 62040-
a cláusula 4,3 do 5-3:2016, deve ser recomendada
|
| |
Eltek que monitora Comparsion
|
Dispositivo da LATA
|
Começo
|
Extremidade
|
Insensibilizado dos nós
|
|
Smartpack
|
1
|
14
|
14
|
|
Smartpack 2 básico
|
1
|
10
|
10
|
|
Mestre de Smartpack 2
|
11
|
14
|
4
|
|
Smartnode
|
17
|
30
|
14
|
|
Monitor da bateria
|
33
|
46
|
14
|
|
Monitor da carga
|
49
|
62
|
14
|
|
Flex Monitor
|
65
|
78
|
14
|
|
Monitores do I/O
|
81
|
94
|
14
|
|
Monitor dos canos principais
|
97
|
110
|
14
|
