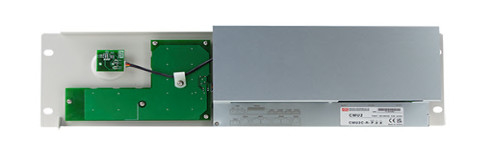

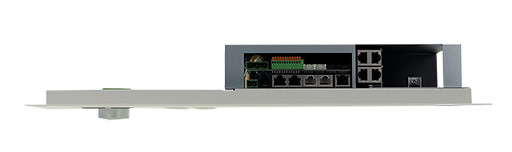

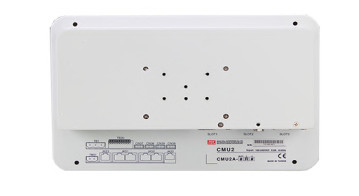

| MODELO(Nota.8) |
CMU2 |
CMU2 |
-R |
|
SAÍDA
|
DISPLAY LCD |
Exibe a tensão de saída CC, corrente e status de cada PSU |
| INDICADOR LED |
Verde: Ligado/Normal Vermelho: Falha/Anormal |
| CONTATO DE RELÉ |
Nota.4 |
4 canais programáveis pelo usuário, 30V/1A |
| SAÍDA ANALÓGICA |
Nota.4 |
5 canais programáveis pelo usuário, 0-10V |
| SAÍDA DIGITAL |
Nota.4 |
5 canais programáveis pelo usuário, sinal de coletor aberto |
|
ENTRADA
|
FAIXA DE TENSÃO |
85 ~ 264VAC; 120-370VDC |
| FAIXA DE FREQUÊNCIA |
47 ~ 63Hz |
| CORRENTE |
0.6A / 115VAC 0.4A / 230VAC |
| ENTRADA ANALÓGICA |
Nota.4 |
5 Canais, 0-10V, resolução de 12 bits |
| ENTRADA DIGITAL |
Nota.4 |
5 Canais, sinal de coletor aberto |
|
FUNÇÃO
|
MONITORADO |
Tensão de E/S, corrente de saída, temperatura, rpm da ventoinha |
| INTERFACE DE COMUNICAÇÃO |
Nota.1 |
PMBus, CANbus, RS-485, RS-232 |
| SLOT PARA CARTÃO SD |
SDHC 32GB Max. |
| ATUALIZAÇÃO DE FIRMWARE |
A atualização pode ser feita via cartão SD ou acesso Ethernet |
| IDIOMA DA UI |
Inglês, Chinês Tradicional/Simplificado |
| LOG |
Registra dados e eventos |
| BUZZER |
Alarmes, mudo |
Clique no botão e alarmes, mudo |
|
COMUNICAÇÃOPROTOCOLOS
|
PMBUS |
Nota.4 |
PMBus v1.1 |
| CANBUS |
Nota.4 |
CANbus 2.0B |
| REDE |
Suporte IEEE802.3, rede 10/100base |
| PLACAS DE EXTENSÃO |
Nota.1 |
Placas de Extensão |
| ETHERNETSUPORTADO |
PROTOCOLOS |
TCP/IP, NTP, SMTP, Modbus TCP |
| SERVIDOR WEB |
Exibe o status do sistema, parâmetros, dados sendo registrados ou download |
|
EXTENSÃOPLACAS
|
PMBUS |
Nota.7 |
2 portas PMBus, PMBus V1.1 |
| CANBUS |
Nota.7 |
2 portas CANBus, CANBus 2.0B |
| USB/RS-232/RS-485 |
2 portas USB, porta RS-232, porta RS-485 |
|
DISPLAY
|
PAINEL LCD
|
Nota.2
|

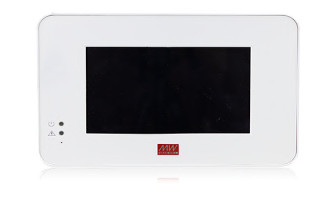

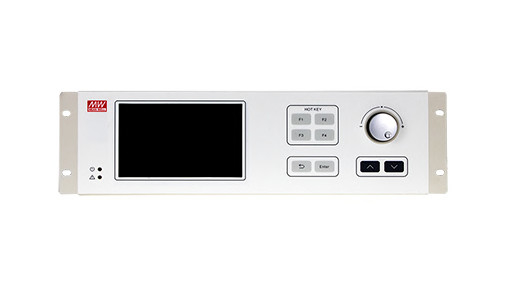

LCD TFT de 7", resolução 800x480, painel tátil capacitivo |
| Para detalhes das configurações, consulte o manual do usuário |
|
AMBIENTE
|
TEMP. DE TRABALHO |
Nota.2 |
-25 ~ +60℃ |
| TEMP. DE ARMAZENAMENTO |
-40 ~ +60℃ |
| VIBRAÇÃO |
10 ~ 500Hz, 2G 10min./1ciclo, 60min. cada ao longo dos eixos X, Y, Z |
|
SEGURANÇA E EMC
(Nota 4)
|
NORMAS DE SEGURANÇA |
IEC62368-1, BS EN/EN62368-1 aprovado |
| TENSÃO DE ISOLAMENTONota.3 |
E/S-E/S:3KVAC E/S-FG:2KVAC S/S-FG:0.7KVDC |
| RESISTÊNCIA DE ISOLAMENTONota.3 |
S/S-FG:100M Ohms / 500VDC / 25℃/ 70% UR |
| EMISSÃO EMC |
Conformidade com BS EN/EN55032 (CISPR32) Condução Classe B, Radiação Classe A; BS EN/EN61000-3-2,-3 |
| IMUNIDADE EMC |
Conformidade com BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000-6-1(BS EN/EN50082-2), nível de indústria leve, critério A |
|
OUTROS
|
MTBF |
680K hrs min. Telcordia TR/SR-332 (Bellcore); 75.9K hrs min. MIL-HDBK-217F (25℃) |
| DIMENSÃO |
245*70*164.2mm (C*L*A) |
483.6*66.3*132mm (C*L*A) |
| EMBALAGEM |
1.68Kg; 8pcs/14.4Kg/2.14CUFT |
2.16Kg; 6pcs/14Kg/2.91CUFT |
| NOTA |
1. Depende da aplicação.
2. O LCD pode congelar abaixo de -20℃.
3. CN36, CN37 são considerados como S/S.
4. Todas as funções dos conectores de sinal: DIN/DOUT, AIN/AOUT, Relé, RS-232, RS-485, PMBus, CANBus são definidas pela aplicação. Por favor, verifique o manual de instalação para detalhes.
- O controlador é considerado um componente que será instalado em um equipamento final. A EMC é testada pela unidade do controlador, nenhum equipamento de controle está conectado. O equipamento final deve reconfirmar que ainda atende às diretivas EMC. Para obter orientação sobre como realizar esses testes EMC, consulte “Teste EMI de fontes de alimentação de componentes” (disponível em http://www.meanwell.com)
- A fonte de alimentação RTC usa super capacitores, que podem durar apenas 7 dias. Se o tempo exceder o limite, a data do RTC deve ser reajustada. 7. Até 40 fontes de alimentação podem operar em conexão paralela e, possivelmente, até 48 fontes de alimentação.
8. Encomende o modelo apenas CMU2C-P##, CMU2C-R-P##, CMU2C-C##, CMU2C-R-C## e CMU2A-#R# opcional disponível.
※ Isenção de Responsabilidade sobre a Responsabilidade do Produto: Para obter informações detalhadas, consulte https://www.meanwell.com/serviceDisclaimer.aspx
|
