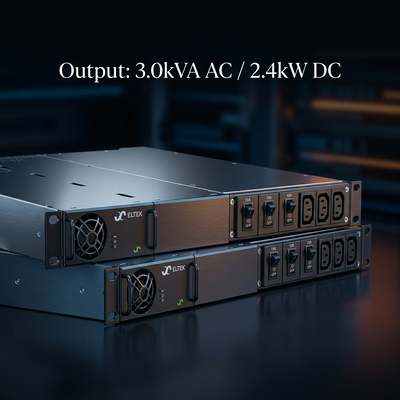

ELTEK CTOR0201.001 Rectiverter Power System com 3.0kVA AC & 2.4kW 115V 230V DC de entrada em sistema compacto 1U

Por que usar o sistema Rectiverter CTOR0201.001 3KVA em sites de rádio LTE/5G / pequenos data centers?

Sites tradicionais precisam de UPS separadas para cargas AC (WiFi, nós de fibra) e retificadores para DC (rádios de 48V). O Rectiverter integra ambos: durante falha da rede, o banco de baterias 48VDC alimenta cargas AC via inversor de 3kVA e cargas DC simultaneamente. Seu design hot-pluggable e capacidade de sobrecarga de 150% (15s) garantem tempo de atividade crítico para sistemas de antenas distribuídas (DAS) e equipamentos de banda larga sem adicionar uma prateleira de inversor independente.

Qual a vantagem do "Rectiverter CTOR0201.001 vs Inversor Padrão + Retificador?"

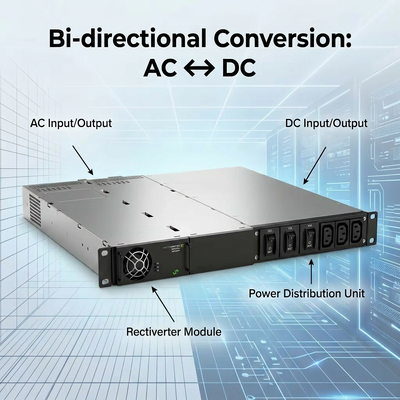

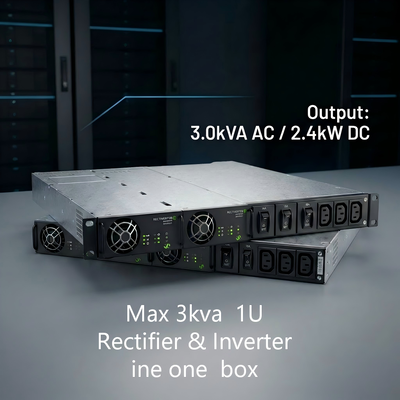

Uma configuração de backup padrão requer umretificador (AC-DC)​ + inversor (DC-AC)​ + chave de transferência = espaço de 2U~3U. ORectiverter CTOR0201.001​ substitui isso por um únicomódulo 1U​ que lida com energia bidirecional (AC↔DC). Ele compartilha a mesma arquitetura de controlador que os sistemas DC da Eltek e suportaoperação paralela com retificadores Flatpack2. Resultado: 50% menos espaço em rack, menos pontos de falha e cabeamento simplificado para gabinetes SCADA de utilidades e sinalização ferroviária.

Como Selecionar o Rectiverter 1U 3kVA: CTOR0201.001 (230V) vs CTOR0201.004 (115V)?

A seleção do Rectiverter correto depende dos padrões AC regionais:

• CTOR0201.001:​ Padrão 230VAC​ (200-240V ajustável), 3kVA, 2400W DC, adequado para telecomunicações na Europa/Ásia/Oriente Médio.

• CTOR0201.004:​ Padrão 115VAC​ (100-127V ajustável), 1.5kVA, 1200W DC, adequado para América do Norte.

  Ambos compartilham afaixa de entrada 48VDC (40-58V)​ eformato 1U 482x395x44mm​ com soquetes IEC frontais e disjuntores de carga. Certifique-se de que a tensão nominal do seu banco de baterias de 48V seja 53.5V (típico) dentro da faixa de saída DC ajustável de 43-58V

Como Instalar o CTOR0201.001: Disjuntores de Carga, Soquetes IEC e Conexões de Parafusos M6 DC?

O sistemaCTOR0201.001​ (equivalente à configuração 241123.102) vem comdisjuntores de carga pré-instalados (2 polos, 10A)​ e3 soquetes frontais IEC320-C13.

• Entrada DC:​ Conexão em bloco viaparafusos M6​ (suporta até 64A contínuos, 90A de sobrecarga por 15s).

• Entrada/Saída AC:​ Terminais de parafuso 6mm² para L, N, PE.

• Hot-Pluggable:​ Pode ser inserido/removido sob energia (com cautela) em um rack ativo.

  Nenhum controlador é necessário para transferência básica, mas a porta RJ45 está disponível para integração Smartpack, se necessário posteriormente.

Parâmetros:

Especificações Técnicas: Integração/Standalone Eltek Rectiverter

Sistema Rectiverter 2U 6KVA disponível para escolha

FAQ:

Perguntas sobre o Sistema Rectiverter Eltek CTOR0201.001 3kVA

• P1: O CTOR0201.001 carrega baterias?​

  R: Sim, no modo rede ele gerencia a saída DC (43-58V) para carregamento de baterias e cargas DC; no modo inversor ele consome das baterias.

• P2: A classificação de 4kW é simultânea?​

  R: O total AC+DC é limitado amáximo 4kW; AC máximo 3kVA (2400W), DC máximo 2.4kW. A carga AC tem prioridade em algumas configurações.

• P3: Ele pode operar em paralelo sem um controlador?​

  R: Ele pode operar em paralelo com retificadores Flatpack2, mas para paralelismo de Rectiverters sincronizados, um controlador (Smartpack2) é recomendado.

• P4: Qual o tempo de espera antes da transferência?​

  R:5ms​ antes de mudar para o modo bateria/inversor.

• P5: 241123.102 é uma configuração válida?​

  R: Sim, semelhante à base CTOR0201.001 comdisjuntores de carga e soquetes IEC especificados, sem controlador.
