Descrição:

Baseado no sistema de inversores modular da série BRAVO 25 da CE+T Power, que proporciona um sistema de inversores de alta fiabilidade e flexibilidade.

Solução de fonte de alimentação de nível industrial escalável.

de 3 KVA a 36 KVA e compatível com entrada de corrente contínua de 48 V e saída de corrente alternada de 230 V.

Especificamente concebidos para cenários como estações de base de comunicação, centros de dados e armazenamento de energia de novas energias,

Cumprir os requisitos de potência para uma elevada estabilidade e escalabilidade nessas aplicações.

Características principais:

• Cargas AC e DC seguras;

• Muitas aplicações inovadoras;

• Compatível com o Inview S;

• Modularidade: de 2,7 kW a 2 MW;

• De pequenos a grandes sistemas.

Parâmetros:

1Módulo de inversor: BRAVO 25-MOD-48V-277/230VAC

• Projeto modular de alta densidade com suporte para manutenção com troca a quente

• Compatível com expansão paralela em sistemas trifásicos, suportando até 12 módulos em paralelo por gabinete

• Eficiência > 96%, adequada para operações a altas temperaturas em ambientes industriais (-40°C~+70°C)

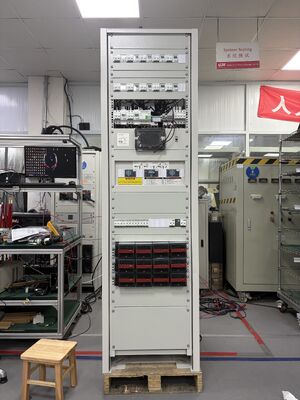

2. Armário do sistema: BRAVO 25 48/230 3PH 36KVA

Dimensões mecânicas: 600 × 600 × 2100 mm (câmaras padrão de 19 polegadas)

Configuração de entrada/saída

Características fundamentais

1. Unidade de monitorização inteligente: integrada no sistema de monitorização INVIEW X e equipada com um ecrã táctil de 7 polegadas, que fornece a visualização em tempo real da tensão, corrente,Dados sobre o estado e a eficiência energética dos módulos.

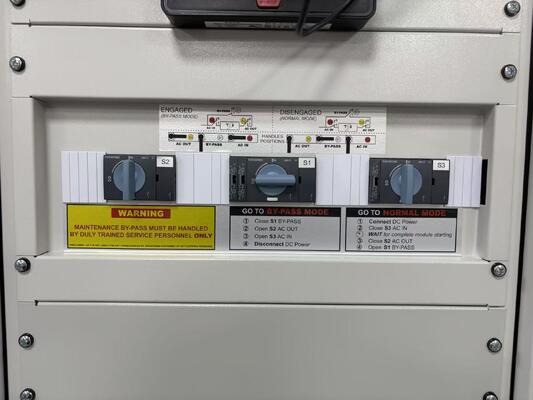

2. Bypass manual (MBP): Suporta manutenção ininterrupta e comutação de emergência.

3. Proteção eléctrica:

   • Entrada de corrente contínua: 1P 63A Disjuntor em miniatura (MCB) para cada módulo independente

   • Entrada AC: interruptor de circuito principal 4P 63A

   • Saída AC: 12 canais de disjuntores 2P 63A (cada um com contatos auxiliares)



4. Medição de energia: medidor de energia Schneider iEM2455 integrado (100A Classe 1, certificado MID), com suporte à comunicação RS485.

5. Conectividade IoT: gateway IoT Schneider PAS700 integrado, que suporta a operação e manutenção remotas, bem como a gestão da plataforma em nuvem.
