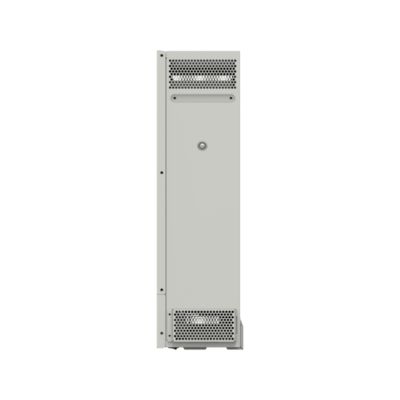

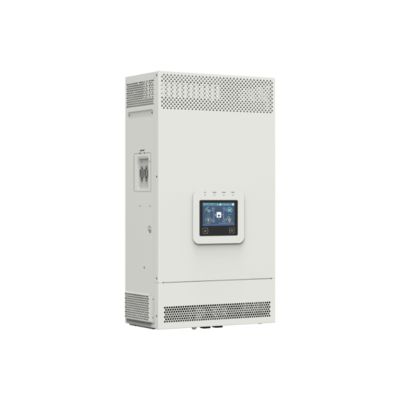

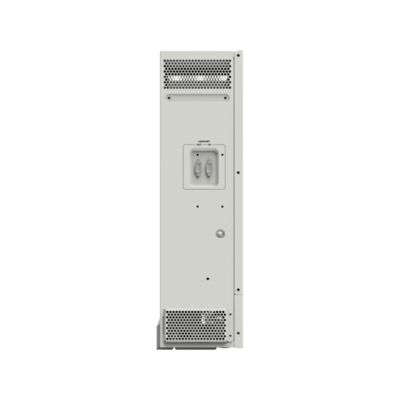

O Inversor/Carregador da Série UC, um inversor/carregador de alta capacidade, foi projetado para uma variedade de aplicações, incluindo instalações residenciais, educacionais e de saúde. Oferecendo modelos que variam de 3500W a 6000W, esses inversores garantem um gerenciamento de energia estável e eficiente. Eles suportam operações paralelas monofásicas e trifásicas, ideais para áreas com eletricidade instável.
Os recursos avançados incluem saídas de onda senoidal pura dupla, gerenciamento inteligente de energia e compatibilidade com vários tipos de bateria. Esses aprimoramentos aumentam a flexibilidade e a eficiência na utilização de energia.
A série incorpora tecnologia DSP de ponta para resposta rápida e altas taxas de conversão, ainda mais suportada por proteção eletrônica abrangente para operação segura e confiável.
Especificação
|
Modelo
|
UC3522-1250P20/C
|
|
Entrada de utilidade
|
|
Tensão de Entrada da Utilidade
|
176VAC a 264VAC (Padrão)
90VAC a 285VAC (Configurável)
|
|
Frequência de Entrada da Utilidade
|
45Hz a 65Hz
|
|
Corrente Máxima de Carregamento da Utilidade
|
110A
|
|
Tempo de Resposta da Chave
|
Tempo de Resposta da Chave – Inversor para Utilidade: 10ms
Tempo de Resposta da Chave – Utilidade para Inversor (quando a potência da carga é superior a 100W): 20ms
|
|
Saída do inversor
|
|
Potência Nominal do Inversor (@30℃)
|
3500W
|
|
Potência de Surto Transitório de 3 segundos
|
7000W
|
|
Tensão de Saída do Inversor
|
220/230VAC±3%
|
|
Frequência do Inversor
|
50/60Hz±0.2%
|
|
Forma de Onda da Tensão de Saída
|
Onda senoidal pura
|
|
Fator de Potência da Carga
|
0.2－1(VA ≤ Potência de saída nominal)
|
|
THDu (Distorção Harmônica Total de Tensão)
|
≤3% (carga resistiva de 24V)
|
|
Eficiência Máxima da Carga
|
92%
|
|
Eficiência Máxima do Inversor
|
94%
|
|
Carga Principal Máxima
|
3500W
|
|
Segunda Carga Máxima
|
3500W
|
|
Tensão de Corte da Saída Principal
|
Igual a “Tensão de Aviso de Subtensão”
|
|
Tensão de Corte da Segunda Saída
|
Igual a “Tensão de Desconexão de Baixa Tensão”
|
|
Tensão de Recuperação da Saída Dupla
|
Igual a “Tensão de Reconexão de Baixa Tensão”
|
|
Controlador solar
|
|
Tensão de Circuito Aberto Máxima PV
|
500V (Na temperatura ambiente mínima de operação)
440V (A 25℃)
|
|
Faixa de Tensão MPPT
|
85V a 450V
|
|
Número de MPPTs
|
1
|
|
Corrente de Entrada Máxima PV
|
Uma via, 16A
|
|
Corrente de Curto-circuito Máxima PV
|
Uma via, 18A
|
|
Potência de Entrada Máxima PV
|
4200W
|
|
Corrente Máxima de Carregamento PV
|
120A
|
|
Eficiência Máxima MPPT
|
≥99.5%
|
|
Bateria
|
|
Tensão Nominal da Bateria
|
24VDC
|
|
Faixa de Tensão de Trabalho da Bateria
|
20.4VDC a 32.0VDC
|
|
Corrente Máxima de Carregamento da Bateria
|
120A
|
|
Outros
|
|
Perdas sem carga
|
≤1.5A
|
|
Condição de teste: Utilidade, PV e Carga estão desconectados, saída AC está LIGADA, ventilador para, entrada @24V
|
|
Corrente de espera
|
≤1.1A
|
|
Condição de teste: Utilidade, PV e Carga estão desconectados, saída AC está DESLIGADA, ventilador para, entrada @24V
|
|
Comunicação com BMS
|
RS485
|
|
Comunicação com Portal
|
RS485
|
|
Função Paralela
|
Sim, 12 unidades no padrão, 16 unidades no máximo
|
|
Faixa de Temperatura de Trabalho
|
-20℃ a +50℃ (Quando a temperatura ambiente excede 30℃, a potência de saída real é reduzida apropriadamente)
|
|
Faixa de Temperatura de Armazenamento
|
-25℃ a +60℃
|
|
Gabinete
|
IP20 (Com KIT ANTI-POEIRA)
|
|
Umidade Relativa
|
< 95% (N.C.)
|
|
Altitude
|
<4000M (Se a altitude exceder 2000 metros, a potência de saída real é reduzida apropriadamente)
|
|
Certificações e Padrões
|
IEC 62109-1, IEC 62109-2, IEC 61683, IEC 62368
|
|
Parâmetros mecânicos
|
|
Dimensão (Comprimento x Largura x Altura)
|
590mm × 300mm × 163mm
|
|
Tamanho de montagem (Comprimento x Largura)
|
568mm × 245mm
|
|
Tamanho do furo de montagem
|
Φ9mm/Φ10mm
|
|
Peso Líquido
|
13.8Kg
|
Soluções
Fornecemos soluções completas, incluindo levantamento do local, propomos um plano profissional de acordo com a solicitação do cliente, suporte técnico e serviço de manutenção para empresas de telecomunicações dentro e fora da China. Temos uma equipe competente e uma rede de parceiros confiáveis em todo o mundo.
FAQ :
1. Como você controla a qualidade?
R: Todos os produtos antes do envio são cenários de uso simulados, teste de carga e carga total e compartilhamento de corrente para garantir a qualidade do produto.
2. Qual é a sua quantidade mínima de pedido?
R: Não há quantidade mínima de pedido, e uma também pode ser feita. A única diferença é o preço e o cronograma.
3. Você pode apresentar sua empresa?
R: Tenho muita honra. Enviarei a você o documento de apresentação da empresa mais tarde para fornecer uma introdução mais abrangente e direta às informações de nossa empresa.
4. Quais são as vantagens da sua empresa?
R: Estoque adequado e garantia de fornecimento para a renovação subsequente do fornecimento, fornecido de forma flexível de acordo com diferentes necessidades dos clientes, fornecendo diferentes soluções.
5. Posso enviar amostras? Relate-me junto com o preço?
R: Você pode enviar amostras, as amostras estão sujeitas a grande orgulho, e o frete precisa ser suportado por você.
6. Como sua empresa lida com o problema de qualidade?
R: Nossa empresa está neste setor há quase 10 anos. Já tem uma certa reputação. Vamos analisá-lo cuidadosamente. Se for realmente nosso problema de qualidade, você pode ter certeza de que fará as coisas de acordo com o acordo contratual e nunca o deixará ter nenhuma preocupação, nossa equipe de serviço terá prazer em atendê-lo.
7 E a qualidade?
R: 100% original com embalagem nova. testaremos cada item antes de postar para garantir que cada item tenha boa qualidade.
8 Quantos meses de garantia?
R: 1 ano de garantia de qualidade
9 Como lidar com quaisquer produtos de qualidade inferior?
R: Os produtos podem ser postados com nossa taxa de postagem para quaisquer produtos de má qualidade dentro do tempo de garantia.
