1.Aplicável à situação pura fora da rede / energia de reserva / autoconsumo / em rede
2Intervalo de tensão de entrada PV: 80Vdc-500Vdc
3.Corrente de entrada PV até 40A
4. Suporta modo bateria e modo sem bateria
5Proteção da polaridade inversa da bateria e da energia fotovoltaica
6. saída de onda sinusoidal pura
7Suporta operação paralela monofásica ou trifásica (até 16 unidades)
8.Modo de repouso desencadeado por baixa potência ou baixa tensão da bateria
9Interface de comunicação BMS independente
10.Wifi incorporado para monitorização móvel *
11Interface RS485 isolada: Conecta-se com Bluetooth, WiFi, 4G, etc.
12.Opcional tela LCD a cores de alta resolução 320 x 480 ou tela monocromática
13Função de registo de dados históricos, capacidade de armazenamento de 25000 registos
14.A protecção electrónica abrangente assegura uma operação mais segura e estável
15.IP20 conceção do gabinete com kit anti-polvo
*Aplicável apenas às séries de ecrãs a cores
Especificações
|
Modelo
|

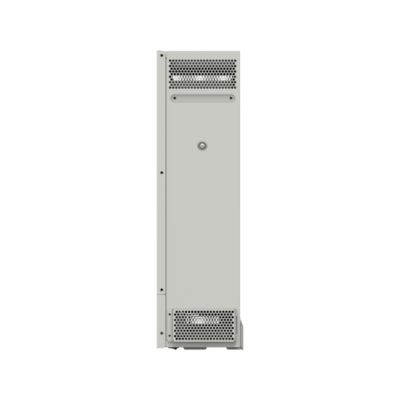

UCP5542-1050P20/C
|
|
Input de serviços públicos
|
|
Voltagem de entrada de serviço público
|
176VAC a 264VAC (Default)
90VAC a 285VAC (configurável)
|
|
Frequência de entrada de serviços públicos
|
45 Hz a 65 Hz
|
|
Corrente máxima de carregamento
|
100A
|
|
Tempo de resposta do interruptor
|
Tempo de resposta do interruptor Inverter para utilidade: 10 ms
Tempo de resposta do interruptor Utilidade para inversor (quando a potência de carga for superior a 100 W): 20 ms
|
|
Saída do inversor
|
|
Potência nominal do inversor (@30°C)
|
5500W
|
|
Potência de saída de onda transitória de 3 segundos
|
8500 W
|
|
Tensão de saída do inversor
|
220/230VAC ± 3%
|
|
Frequência do inversor
|
50/60 Hz±0,2%
|
|
Voltagem de saída Forma de onda
|
Ondas sinusoidais puras
|
|
Fator de potência de carga
|
0.2- O quê?1 ((VA ≤ Potência de saída nominal)
|
|
THDu (Distorção da Tensão Harmônica Total)
|
≤ 3%
|
|
Eficiência máxima de carga
|
92%
|
|
Eficiência máxima do inversor
|
94%
|
|
Carga principal máxima
|
5500W
|
|
Máxima segunda carga
|
5500W
|
|
Voltagem de corte de saída principal
|
É igual a Voltagem de alerta sob tensão
|
|
Segunda tensão de corte de saída
|
É igual a Voltagem de desconexão de baixa tensão
|
|
Voltagem de recuperação de saída dupla
|
É igual a Voltagem de reconexão de baixa tensão
|
|
Controlador solar
|
|
Voltagem PV máxima em circuito aberto
|
500 V (A temperatura mínima do ambiente de funcionamento)
440 V (a 25°C)
|
|
Faixa de tensão MPPT
|
85 V a 450 V
|
|
Número de MPPT
|
2
|
|
Corrente máxima de entrada PV
|
20A+20A
|
|
Corrente máxima de curto-circuito fotovoltaico
|
22A+22A
|
|
Potência máxima de entrada fotovoltaica
|
2 × 3300W
|
|
Corrente máxima de carga fotovoltaica
|
100A
|
|
MPPT Eficiência máxima
|
≥ 99,5%
|
|
Bateria
|
|
Voltagem nominal da bateria
|
48VDC
|
|
Faixa de tensão de trabalho da bateria
|
40.8VDC a 64.0VDC
|
|
Corrente máxima de carga da bateria
|
100A
|
|
Outros
|
|
Perdas sem carga
|
≤ 1.1A
|
|
Condição de ensaio: utilidade, energia fotovoltaica e carga desconectadas, saída AC ligada, ventilador parado, entrada @48V
|
|
Corrente de espera
|
≤ 0,8A
|
|
Condição de ensaio: utilidade, energia fotovoltaica e carga desconectadas, saída AC desligada, paradas do ventilador, entrada @48V
|
|
Comunicação com o BMS
|
RS485
|
|
Comunicação com o Portal
|
RS485
|
|
Função paralela
|
Sim, 12 unidades no padrão, 16 unidades no máximo.
|
|
Intervalo de temperatura de trabalho
|
-20°C a +50°C (quando a temperatura ambiente exceder 30°C, a potência de saída real é reduzida adequadamente)
|
|
Intervalo de temperatura de armazenamento
|
-25°C a +60°C
|
|
Recinto
|
IP20 (com kit anti-polvo)
|
|
Umidade relativa
|
< 95% (NC)
|
|
Altitude
|
< 4000M (Se a altitude exceder 2000 metros, a potência de saída real é reduzida adequadamente)
|
|
Certificações e normas
|
IEC 62109-1, IEC 62109-2, IEC 61683, IEC 62368
|
|
Parâmetros mecânicos
|
|
Dimensão (Longo x Largura x Altura)
|
590 mm × 300 mm × 163 mm
|
|
Tamanho da montagem (Longo x Largura)
|
568 mm × 245 mm
|
|
Tamanho do buraco de montagem
|
Φ9mm/Φ10mm
|
|
Peso líquido
|
15.5 kg
|
Soluções
Fornecemos soluções completas, incluindo levantamento do local, propomos um plano profissional de acordo com o pedido do cliente, suporte técnico,Serviços de manutenção e manutenção para empresas de telecomunicações dentro e fora da ChinaTemos uma equipa competente e uma rede de parceiros de confiança em todo o mundo.
Perguntas frequentes:
1Como controla a qualidade?
R: Todos os produtos antes da remessa são simulados em cenários de utilização, carga e carga total e teste de partilha de corrente para garantir a qualidade do produto.
2Qual é a sua quantidade mínima de encomenda?
A: Não há quantidade mínima de encomenda, e também pode ser feita. A única diferença é o preço e o cronograma.
3Pode apresentar a sua empresa?
R: É uma grande honra. Enviarei-lhe mais tarde o documento de introdução da empresa para lhe dar uma introdução mais completa e directa às informações da nossa empresa.
4Quais são as vantagens da sua empresa?
R:Inventário adequado e garantia de abastecimento para a renovação subsequente do abastecimento, flexível, de acordo com as diferentes necessidades dos clientes, proporcionando diferentes soluções.
5Posso enviar amostras? Relata-me junto com o preço?
A: Você pode enviar amostras, as amostras estão sujeitas a grande orgulho, e o frete precisa ser suportado por você.
6Como é que a sua empresa lida com o problema da qualidade?
A: Nossa empresa tem feito esta indústria por quase 10 anos. Ela já teve uma certa reputação.Pode ter a certeza de que fará as coisas de acordo com o contrato e nunca deixará que tenha qualquer preocupação depois, a nossa equipa de serviço ficará feliz em servi-lo.
7 E quanto à qualidade?
A: 100% original com embalagem nova. testaremos cada item antes de enviá-lo para garantir que cada item seja de boa qualidade.
8 Quantos meses de garantia?
A: Garantia de qualidade de 1 ano
9 Como lidar com qualquer produto de qualidade inferior?
R: As mercadorias podem ser enviadas por correio com o nosso encargo de taxa postal para quaisquer produtos de má qualidade dentro do tempo de garantia.
