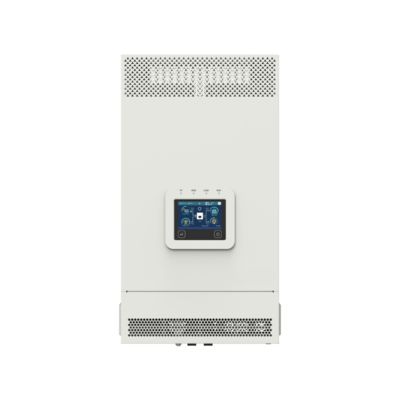

O Inversor/Carregador da Série UCP, uma solução versátil e de alta capacidade, foi projetado para atender às necessidades de diversas aplicações, incluindo instalações residenciais, educacionais e de saúde. Com modelos que variam de 3500W a 5500W, esses inversores oferecem gerenciamento de energia estável e eficiente, suportando operações paralelas monofásicas e trifásicas—ideal para regiões com fornecimento de energia inconsistente.
Baseando-se nos pontos fortes de seu antecessor, a Série UCP oferece recursos avançados como saídas de onda senoidal pura dupla, gerenciamento inteligente de energia e compatibilidade com vários tipos de bateria. Além disso, sua capacidade aprimorada de Corrente de Entrada PV Max. acomoda até 20A para uma única entrada PV ou 20A+20A para entradas PV duplas, maximizando a utilização de energia solar e a flexibilidade do sistema.
A série é equipada com tecnologia DSP de ponta, garantindo resposta rápida e alta eficiência de conversão. Suportada por proteção eletrônica abrangente, a Série UCP garante operação segura e confiável, tornando-a uma escolha adaptável e confiável para as necessidades energéticas modernas.
Especificação
|
Modelo
|
UCP3522-1250P20/C
|
|
Entrada de utilidade
|
|
Tensão de Entrada da Utilidade
|
176VAC a 264VAC (Padrão)
90VAC a 285VAC (Configurável)
|
|
Frequência de Entrada da Utilidade
|
45Hz a 65Hz
|
|
Corrente Máxima de Carregamento da Utilidade
|
110A
|
|
Tempo de Resposta da Chave
|
Tempo de Resposta da Chave – Inversor para Utilidade: 10ms
Tempo de Resposta da Chave – Utilidade para Inversor (quando a potência da carga é superior a 100W): 20ms
|
|
Saída do inversor
|
|
Potência Nominal do Inversor (@30℃)
|
3500W
|
|
Potência de Surto Transitório de 3 segundos
|
7000W
|
|
Tensão de Saída do Inversor
|
220/230VAC±3%
|
|
Frequência do Inversor
|
50/60Hz±0.2%
|
|
Forma de Onda da Tensão de Saída
|
Onda senoidal pura
|
|
Fator de Potência da Carga
|
0.2－1(VA ≤ Potência de saída nominal)
|
|
THDu (Distorção Harmônica Total de Tensão)
|
≤3%
|
|
Eficiência Máxima da Carga
|
92%
|
|
Eficiência Máxima do Inversor
|
94%
|
|
Carga Principal Máxima
|
3500W
|
|
Segunda Carga Máxima
|
3500W
|
|
Tensão de Corte da Saída Principal
|
Igual a “Tensão de Aviso de Subtensão”
|
|
Tensão de Corte da Segunda Saída
|
Igual a “Tensão de Desconexão de Baixa Tensão”
|
|
Tensão de Recuperação de Saída Dupla
|
Igual a “Tensão de Reconexão de Baixa Tensão”
|
|
Controlador solar
|
|
Tensão de Circuito Aberto Máxima PV
|
500V (Na temperatura ambiente mínima de operação)
440V (A 25℃)
|
|
Faixa de Tensão MPPT
|
85V a 450V
|
|
Número de MPPTs
|
1
|
|
Corrente de Entrada Máxima PV
|
20A
|
|
Corrente de Curto-circuito Máxima PV
|
22A
|
|
Potência de Entrada Máxima PV
|
4200W
|
|
Corrente de Carregamento Máxima PV
|
120A
|
|
Eficiência Máxima MPPT
|
≥99.5%
|
|
Bateria
|
|
Tensão Nominal da Bateria
|
24VDC
|
|
Faixa de Tensão de Trabalho da Bateria
|
20.4VDC a 32.0VDC
|
|
Corrente Máxima de Carregamento da Bateria
|
120A
|
|
Outros
|
|
Perdas sem carga
|
≤1.5A
|
|
Condição de teste: Utilidade, PV e Carga estão desconectados, saída AC está LIGADA, ventoinha para, @entrada de 24V
|
|
Corrente de espera
|
≤1.1A
|
|
Condição de teste: Utilidade, PV e Carga estão desconectados, saída AC está DESLIGADA, ventoinha para, @entrada de 24V
|
|
Comunicação com BMS
|
RS485
|
|
Comunicação com Portal
|
RS485
|
|
Função Paralela
|
Sim, 12 unidades no padrão, 16 unidades no máximo
|
|
Faixa de Temperatura de Trabalho
|
-20℃ a +50℃ (Quando a temperatura ambiente excede 30℃, a potência de saída real é reduzida apropriadamente)
|
|
Faixa de Temperatura de Armazenamento
|
-25℃ a +60℃
|
|
Gabinete
|
IP20 (Com KIT ANTI-POEIRA)
|
|
Umidade Relativa
|
< 95% (N.C.)
|
|
Altitude
|
<4000M (Se a altitude exceder 2000 metros, a potência de saída real é reduzida apropriadamente)
|
|
Certificações e Padrões
|
IEC 62109-1, IEC 62109-2, IEC 61683, IEC 62368
|
|
Parâmetros mecânicos
|
|
Dimensão (Comprimento x Largura x Altura)
|
590mm × 300mm × 163mm
|
|
Tamanho de montagem (Comprimento x Largura)
|
568mm × 245mm
|
|
Tamanho do furo de montagem
|
Φ9mm/Φ10mm
|
|
Peso Líquido
|
13.8Kg
|
