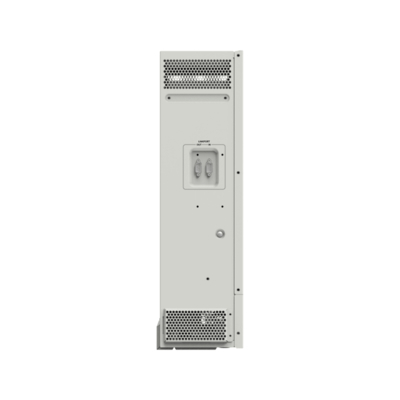

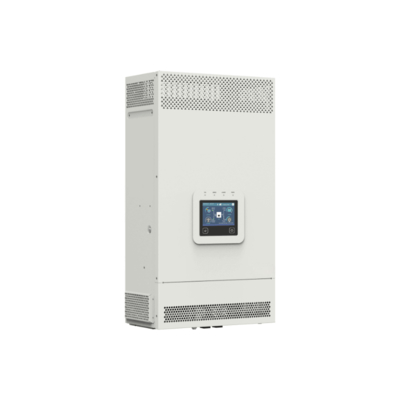

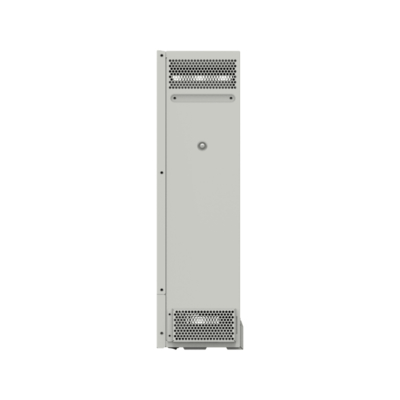

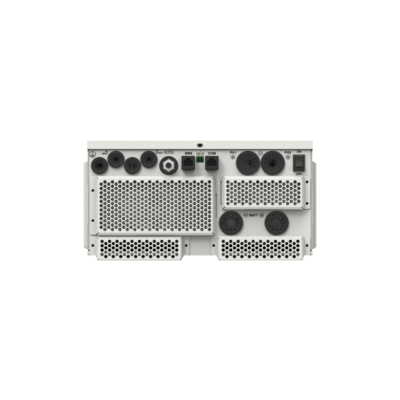

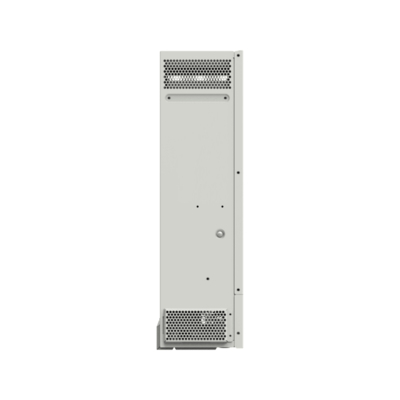

Inversor/Carregador Série KP: Fornecendo Potência Robusta de 3500-5500W para Aplicações Versáteis e Confiáveis Off-grid e Backup

Modelo

KP3542-AH0650P20PS/C

KP3542-AH0650P20NS/C

KP5542-AH1050P20PD/C

KP5542-AH1050P20ND/C

KP5542-AH1050P20PS/C

KP5542-AH1050P20NS/C

Input de serviços públicos

Voltagem de entrada de serviço público

176VAC a 264VAC (Default)
90VAC a 285VAC (configurável)

Frequência de entrada de serviços públicos

45 Hz a 65 Hz

Corrente máxima de carregamento

60A

100A

Tempo de resposta do interruptor

Tempo de resposta do interruptor Inverter para utilidade: 10 ms
Tempo de resposta do interruptor Utilidade para inversor (quando a potência de carga for superior a 100 W): 20 ms

Saída do inversor

Potência nominal do inversor (@30°C)

3500 W

5500W

Potência de saída de onda transitória de 3 segundos

7000 W

8500 W

Tensão de saída do inversor

220/230VAC ± 3%

Frequência do inversor

50/60 Hz±0,2%

Voltagem de saída Forma de onda

Ondas sinusoidais puras

Fator de potência de carga

0.2- O quê?1 ((VA ≤ Potência de saída nominal)

THDu (Distorção da Tensão Harmônica Total)

≤ 3% (carga resistiva de 48 V)

Eficiência máxima de carga

92%

Eficiência máxima do inversor

94%

Função paralela

Sim, 12 unidades no padrão, 16 unidades no máximo.

Não

Sim, 12 unidades no padrão, 16 unidades no máximo.

Não

Sim, 12 unidades no padrão, 16 unidades no máximo.

Não

Controlador solar

Voltagem PV máxima em circuito aberto

500 V (A temperatura mínima do ambiente de funcionamento)
440 V (a 25°C)

Faixa de tensão MPPT

85 V a 400 V

Número de MPPT

1

2

1

Corrente máxima de entrada PV

Um caminho, 16A.

Dois caminhos, 2 x 16A

Um caminho, 16A.

Corrente máxima de curto-circuito fotovoltaico

Um caminho, 18A.

Dois caminhos, 2 x 18A

Um caminho, 18A.

Potência máxima de entrada fotovoltaica

4000 W

2 × 3000 W

5000 W

Corrente máxima de carga fotovoltaica

60A

100A

100A

MPPT Eficiência máxima

≥ 99,5%

Bateria

Voltagem nominal da bateria

48VDC

Faixa de tensão de trabalho da bateria

43.2VDC a 64.0VDC

Corrente máxima de carga da bateria

60A

100A

100A

Outros

Perdas sem carga

≤ 0,8A

≤ 1.1A

≤ 1.1A

Condição de ensaio: utilidade, energia fotovoltaica e carga desconectadas, saída AC ligada, ventilador parado, entrada @48V

Condição de ensaio: utilidade, energia fotovoltaica e carga desconectadas, saída AC ligada, ventilador parado, entrada @48V

Condição de ensaio: utilidade, energia fotovoltaica e carga desconectadas, saída AC ligada, ventilador parado, entrada @48V

Corrente de espera

≤ 0,6A

≤ 0,8A

≤ 0,8A

Condição de ensaio: utilidade, energia fotovoltaica e carga desconectadas, saída AC desligada, paradas do ventilador, entrada @48V

Condição de ensaio: utilidade, energia fotovoltaica e carga desconectadas, saída AC desligada, paradas do ventilador, entrada @48V

Condição de ensaio: utilidade, energia fotovoltaica e carga desconectadas, saída AC desligada, paradas do ventilador, entrada @48V

Comunicação com o BMS

RS485

Comunicação com o Portal

RS485

Intervalo de temperatura de trabalho

-20°C a +50°C (quando a temperatura ambiente exceder 30°C, a potência de saída real é reduzida adequadamente)

Intervalo de temperatura de armazenamento

-25°C a +60°C

Recinto

IP20 (com kit anti-polvo)

Umidade relativa

< 95% (NC)

Altitude

< 4000M (Se a altitude exceder 2000 metros, a potência de saída real é reduzida adequadamente)

Certificações e normas

IEC 62109-1, IEC 62109-2, IEC 61683, IEC 62368

Parâmetros mecânicos

Dimensão (Longo x Largura x Altura)

534 mm × 300 mm × 163 mm

590 mm × 300 mm × 163 mm

590 mm × 300 mm × 163 mm

Tamanho da montagem (Longo x Largura)

512 mm × 245 mm

568 mm × 245 mm

568 mm × 245 mm

Tamanho do buraco de montagem

Φ9mm/Φ10mm

Φ9mm/Φ10mm

Φ9mm/Φ10mm

Peso líquido

120,7 kg

12.2 kg

15.5 kg

140,7 kg

14.8kg

14.2 kg
