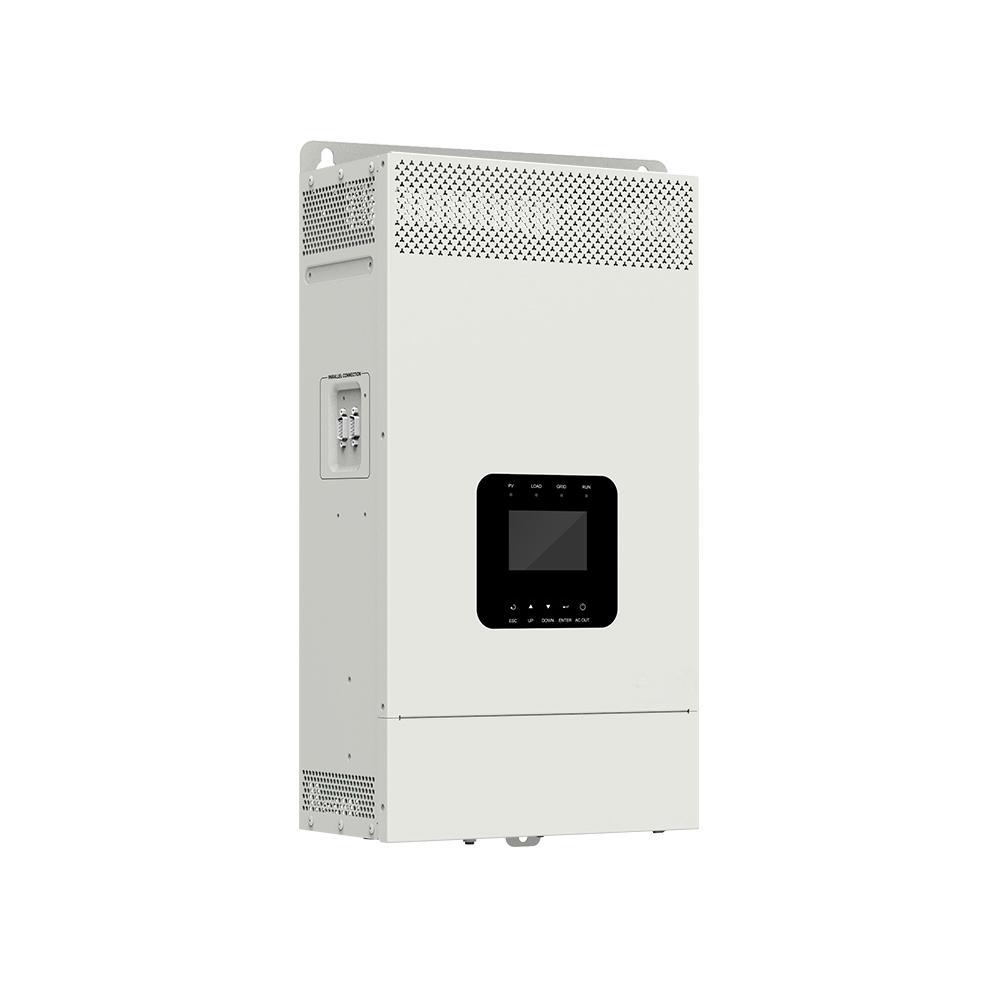

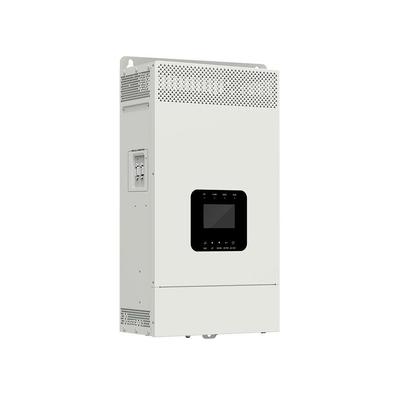

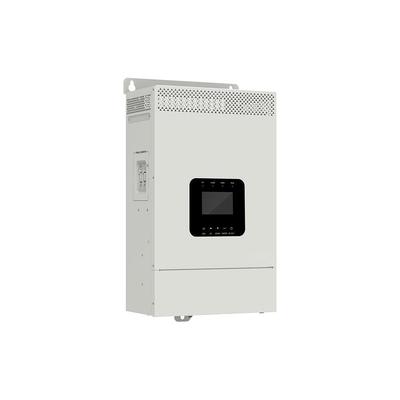

HP3542-AH0650P20SA Inversor Solar Mppt 60A 220Vac Off Grid 3.5Kva

Modelo

HP3522-AH1250P20SA

HP3542-AH0650P20SA

HP5542-AH1050P20SA

Input de serviços públicos

Voltagem de serviço

176VAC a 264VAC (Default)
90VAC a 280VAC (configurável)

Frequência de utilização

45 Hz a 65 Hz

Corrente máxima de carregamento

110A

60A

100A

Tempo de resposta do interruptor

Tempo de resposta do interruptor Inverter para utilidade: 10 ms;
Tempo de resposta do interruptor Utilidade para inversor (quando a potência de carga for superior a 100 W): 20 ms

Saída do inversor

Potência nominal do inversor (@30°C)

3500 W

3500 W

5500W

Potência de saída de onda transitória de 3 segundos

7000 W

7000 W

8500 W

Tensão de saída do inversor

220/230VAC ± 3%

Frequência do inversor

50/60 Hz±0,2%

Voltagem de saída Forma de onda

Ondas sinusoidais puras

Fator de potência de carga

0.2- O quê?1 ((VA ≤ Potência de saída nominal)

THDu (Distorção da Tensão Harmônica Total)

≤ 3% (carga resistiva de 24 V)

≤ 3% (carga resistiva de 48 V)

Eficiência máxima de carga

91%

92%

92%

Eficiência máxima do inversor

93%

94%

94%

Função paralela

Sim, 12 unidades no padrão, 16 unidades no máximo.

Controlador solar

Voltagem PV máxima em circuito aberto

500 V (A temperatura mínima do ambiente de funcionamento)
440 V (a 25°C)

Faixa de tensão MPPT

85 V a 400 V

Potência máxima de entrada fotovoltaica

4000 W

4000 W

6000 W

Canais de entrada MPPT

Um caminho.

Um caminho.

Dois caminhos.

Corrente máxima de entrada PV

Um caminho, 16A.

Um caminho, 13A.

Dois caminhos, 2x15A

Corrente máxima de curto-circuito fotovoltaico

Um caminho, 18A.

Um caminho, 15A.

Dois caminhos, 2x18A

Corrente máxima de carga fotovoltaica

120A

60A

100A

MPPT Eficiência máxima

≥ 99,5%

Bateria

Voltagem nominal da bateria

24VDC

48VDC

Faixa de tensão de trabalho da bateria

21.6VDC a 32.0VDC

43.2VDC a 60.0VDC

Corrente máxima de carga da bateria

120A

60A

100A

Outros

Perdas sem carga

< 1,4 A

< 0,7A

< 1,0 A

Condição de ensaio: Utilidade, FV e Carga não estão ligados, saída CA ligada, ventilador parou, entrada @24V

Condição de ensaio: Utilidade, PV e Carga não estão ligados, saída AC ligada, ventilador parou, entrada @48V

Corrente de espera

< 0,9A

< 0,5 A

< 0,75A

Condição de ensaio: Utilidade, FV e Carga não estão ligados, saída AC é desligada, ventilador para, entrada @24V

Condição de ensaio: Utilidade, FV e Carga não estão ligados, saída AC é desligada, ventilador para, entrada @48V

Intervalo de temperatura de trabalho

-20°C a +50°C (quando a temperatura ambiente exceder 30°C, a potência de saída real é reduzida adequadamente)

Intervalo de temperatura de armazenamento

-25°C a +60°C

Recinto

Proteção IP20

Umidade relativa

< 95% (NC)

Altitude

< 4000M (se a altitude exceder 2000 metros, a potência de saída real é reduzida adequadamente)

Parâmetros mecânicos

Dimensão (Longo x Largura x Altura)

590 mm × 288 mm × 163 mm

534 mm × 288 mm × 163 mm

590 mm × 288 mm × 163 mm

Tamanho da montagem (Longo x Largura)

568 mm x 245 mm

512 mm x 245 mm

568 mm x 245 mm

Tamanho do buraco de montagem

Φ9mm/Φ10mm

Φ9mm/Φ10mm

Φ9mm/Φ10mm

Peso líquido

14 kg

120,0 kg

14.8kg
