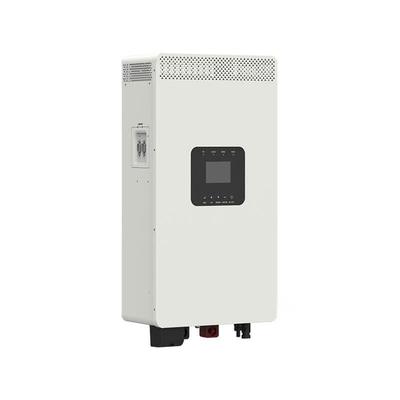

O Inversor/Carregador de Alta Eficiência HP Series 20A foi projetado para maximizar a utilização de energia em sistemas de energia residencial e híbridos. Com sua avançada tecnologia MPPT, este inversor/carregador otimiza a conversão de energia solar, garantindo que você aproveite todo o potencial de seus painéis solares. Certos modelos suportam entradas PV duplas, aprimorando ainda mais a utilização de energia solar para maior eficiência.
Projetado para ambientes que variam de -20℃ a +50℃, a Série HP 20A atende às diversas necessidades de instalação, tornando-o uma escolha ideal para soluções de energia modernas.
Recursos
Saída de onda senoidal pura
Suporta modos com ou sem bateria
A tecnologia PFC reduz a demanda na capacidade da rede elétrica
Tecnologia MPPT avançada, com eficiência máxima de rastreamento superior a 99,5%

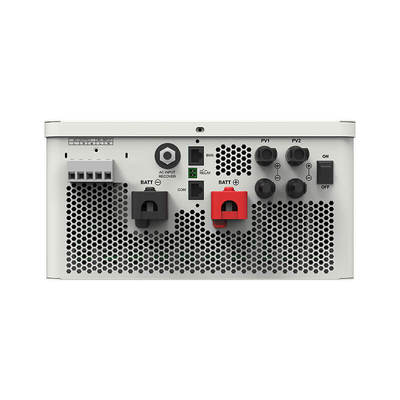

HP5542-AH1050P20A suporta duas entradas PV para melhorar a utilização de PV
Suporta carregamento de vários tipos de geradores
Os limites de corrente de carregamento ou descarga da bateria são compatíveis com vários tipos de baterias
Corrente máxima de carregamento da utilidade ajustável para configuração flexível da energia de carregamento da utilidade

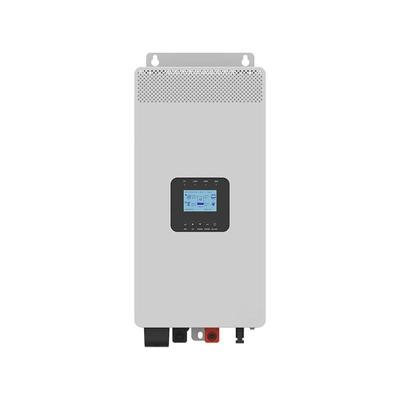

Tela LCD de tamanho grande para melhor monitoramento do status
Interface de comunicação RS485 com módulos 4G, WiFi ou TCP opcionais para monitoramento remoto
Proteções eletrônicas abrangentes
Faixa de temperatura de operação de -20℃~+50℃ para atender a mais requisitos ambientais
A saída CA suporta operação em paralelo, configuração padrão de 12 unidades em paralelo
A operação em paralelo da saída CA suporta configurações monofásicas e trifásicas
Com a função de registro de dados históricos, capacidade de armazenamento para 25.000 registros (o tempo de intervalo de 1~3600 segundos ajustável)
Especificação
|
Modelo
|
HP2022-AH0750P20A
|
HP2042-AH0450P20A
|
HP3522-AH1250P20A
|
HP3542-AH0650P20A
|
HP5542-AH1050P20A
|
|
Bateria(CC)
|
|
Tipo de Bateria
|
Bateria de lítio / Bateria de chumbo-ácido
|
|
Faixa de Tensão
|
21,6-32,0VCC
|
43,2-60,0VCC
|
21,6-32,0VCC
|
43,2-60,0VCC
|
|
|
Tensão Nominal
|
24VCC
|
48VCC
|
24VCC
|
48VCC
|
48VCC
|
|
Corrente Máx. de Carregamento
|
70A
|
40A
|
120A
|
60A
|
100A
|
|
Corrente Máx. de Descarga
|
103A
|
52A
|
180A
|
90A
|
140A
|
|
Entrada PV(CC)
|
|
Potência Máx. de Entrada
|
3.000W
|
4.000W
|
6000W
|
|
Tensão Máx. de Entrada
|
500V
|
|
Corrente Máx. de Entrada PV
|
15A
|
16A
|
15A+15A
|
|
Corrente Máx. de Curto-Circuito PV
|
18A
|
18A+18A
|
|
Faixa de Tensão MPPT
|
85-400V
|
|
Número de MPPTs
|
1
|
2
|
|
Número de Strings por MPPT
|
1
|
|
Entrada de Utilidade
|
|
Potência Nominal de Entrada (Carregamento+Bypass)
|
3.050W
|
5.350W
|
8.550W
|
|
Corrente Máx. de Entrada
|
13,6A
|
22,7A
|
36,4A
|
|
Tensão Nominal de Entrada
|
220VAC/230VAC
|
|
Faixa de Tensão de Entrada
|
90-285VAC
|
|
Frequência Nominal de Entrada
|
45-65Hz
|
|
Saída do Inversor
|
|
Potência Nominal
|
2.000W
|
3.500W
|
5.500W
|
|
Potência de Surto Transitório de Saída
|
4.000W (3S)
|
7.000W (3S)
|
8.500W (3S)
|
|
Corrente Nominal de Saída
|
9,1A
|
15,9A
|
25A
|
|
Nível de Tensão de Saída
|
220/230VAC±3%
|
|
Forma de Onda da Tensão de Saída
|
Onda Senoidal Pura
|
|
Nível de Frequência de Saída
|
50Hz/60Hz±0,2%
|
|
THDu
|
≤3%
|
|
Fator de Potência da Carga
|
0,2-1
|
|
Tempo de Comutação
|
Inversor para Utilidade: 10ms Utilidade para Inversor: 20ms
|
|
Eficiência
|
|
Eficiência Máx. do Inversor
|
92%
|
93%
|
94%
|
|
Eficiência Máx. da Carga
|
90%
|
92%
|
|
Parâmetros Ambientais
|
|
Temperatura de Operação
|
-20℃ a 50℃(>30℃ Redução de Potência)
|
|
Temperatura de Armazenamento
|
-25℃ a 60℃
|
|
Umidade Relativa
|
＜95%(N.C.)
|
|
Altitude
|
4.000m(＞2.000m Redução de Potência)
|
|
Proteção de Entrada
|
IP20
|
|
Parâmetros Mecânicos
|
|
Dimensões (C × L × A)(mm)
|
629×291,4×163
|
654×291,4×163
|
629×291,4×163
|
679×291,4×163
|
|
Tamanho de Montagem (C × L)(mm)
|
592×200
|
617×200
|
592×200
|
642×200
|
|
Tamanho do Orifício de Montagem (C × L)(mm)
|
Φ9/Φ10
|
|
Peso (kg)
|
13,3
|
15,3
|
14,3
|
17,5
|
|
Outros
|
|
Perda sem Carga
|
＜26,4W
|
＜28,8W
|
＜28,8W
|
＜38,4W
|
＜52,8W
|
|
Perda em Espera
|
＜21,6W
|
≤24W
|
＜21,6W
|
＜28,8W
|
＜36W
|
|
Comunicação com BMS
|
RS485
|
|
Comunicação com Portal
|
RS485
|
|
Função Paralela
|
Sim, 12 Unidades em Padrão, 16 Unidades no Máximo
|
|
Exibição
|
LCD
|
|
Proteção
|
Proteção contra Sobrecarga CA / Proteção contra Sobretensão CA / Proteção contra Subtensão CA / Proteção contra Sobrefrequência CA Proteção contra Subfrequência CA / Proteção contra Sobrecarga de Bypass CA / Proteção contra Sobretensão da Bateria
Proteção contra Sobredescarga da Bateria / Proteção contra Sobreaquecimento da Bateria / Proteção contra Baixa Temperatura da Bateria de Lítio Proteção contra Polaridade Inversa de Entrada PV / Limitação de Corrente PV / Proteção contra Limitação de Potência / Proteção contra Curto-Circuito PV Proteção contra Superaquecimento do Dispositivo / Proteção contra Curto-Circuito de Saída de Carga / Proteção contra Sobrecarga de Saída do Inversor
|
