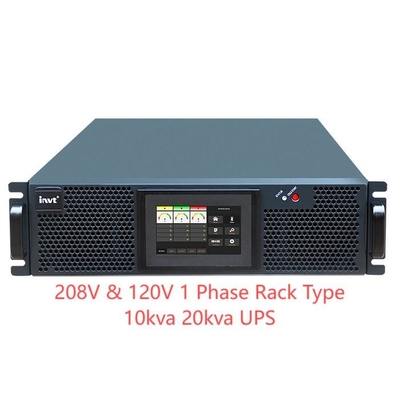

| Modelo |
HR33010CL |
HR33020CL |
| Classificação de potência |
10 kVA |
20 kVA |
| Entrada dupla |
Padrão |
| Input principal |
|
|
| Sistema de Grade |
3 Fases + Neutro + Terreno |
| Voltagem nominal de entrada |
200/208/220VAC (linha-linha) |
| Frequência nominal |
50/60 Hz |
| Faixa de tensão de entrada |
166~261Vac (Line-Line),carga total
125V~166Vac (Line-Line), diminuição da carga linearmente de acordo com a tensão de fase min |
| Faixa de frequência de entrada |
40 Hz ∼ 70 Hz |
| Fator de potência de entrada |
> 099 |
| Corrente de entrada THDi |
< 4% (carga linear total) |
< 3% (carga linear total) |
| |
|
| Entrada de desvio |
|
|
| Voltagem de desvio nominal |
200/208/220VAC (linha-linha) |
| Frequência nominal |
50/60 Hz |
| Faixa de tensão de desvio |
Selecionável, por defeito -20% +15%
Aumento limitado: +10%, +15%, +20%, +25%
Limitação à baixa: -10%, -15%, -20%, -30%, -40% |
| Faixa de frequência de desvio |
Selecionável, ±1Hz, ±3Hz, ±5Hz |
| Supercarga de desvio |
125% Operação a longo prazo
130% durante 10 minutos.
150% por 1 minuto
400% para 1s
> 400%, inferior a 200 ms |
| |
|
| Produção |
|
| Tensão nominal do inversor |
200/208/220VAC (linha-linha) |
| Frequência nominal |
50/60 Hz |
| Fator de potência de saída |
0.9 |
| Precisão da tensão |
± 1% para carga de equilíbrio; ± 1,5% para carga de desequilíbrio |
| Resposta transitória |
< 5% para carga de passo (20% - 80% - 20%); |
| Recuperação transitória |
< 30 ms para carga de passo (0% - 100% -0%) |
| Tensão de saída THDu |
< 1%, carga linear;
< 5,5%, carga não linear |
< 1,5%, carga linear;
< 6%, carga não linear |
| Fator de crescimento |
3:1 |
| Sobrecarga do inversor |
110% durante 60 minutos;
125% durante 10 minutos;
150% durante 1 minuto;
> 150% para 200 ms |
| Regulação da frequência |
50/60Hz±0,1% |
| Faixa sincronizada |
Definição: ±0,5Hz ±5Hz, padrão ±3Hz |
| Taxa de deslocamento sincronizada |
Definição: 0,5 Hz/S 3 Hz/S, padrão 0,5 Hz/S |
| |
|
| Bateria e carregador |
|
|
| Voltagem nominal da bateria |
± 120VDC |
| Número da bateria |
20 pcs |
| Precisão da tensão do carregador |
± 1% |
| Potência do carregador |
Até 20% *Poder ativo de saída |
| Iniciação a frio da bateria |
Padrão |
| |
|
| Eficiência |
|
| Modo normal |
> 93% |
> 93,5% |
| Modo ECO |
98% |
| Modo Bateria |
> 92,5% |
> 93% |
| |
|
| Sistema |
|
| Exibição |
LCD+LED + ecrã táctil |
| Interface |
Padrão: RS232, RS485, contacto seco programável |
| Opção |
SNMP, kit paralelo e USB |
SNMP, kit paralelo e USB, LBS |
| |
|
| Ambiente |
|
| Classe IP |
IP 20 |
| Temperatura de operação |
0 °C 40 °C |
| Temperatura de armazenamento |
-40 ∼ 70 °C |
| Umidade relativa |
0 95% Não condensantes |
| Ruído (1 metro) |
65 dB @ 100% de carga, 62 dB @ 45% de carga |
| Altitude |
< 1000 m. Dentro de 1000 m a 2000 m, taxa de potência de 1% para cada subida de 100 m |
| |
|
| Dados físicos |
|
| Dimensão do módulo ((W*D*H,mm) |
485*750*130 |
| Módulo Peso (kg) |
25 kg |
30 kg |
